【C++】Qt QGraphicsItemの使い方：描画とイベント処理の基本操作
QtのQGraphicsItemは、シーン内の各オブジェクトを表現するためのクラスです。
独自のアイテムを実現するために、boundingRectやpaintをオーバーライドして描画範囲や描画内容を定義することが可能です。
また、フラグを用いて移動や選択などの振る舞いを制御することもでき、マウスイベントをハンドリングすることでインタラクティブな動作を実現できます。
QGraphicsItemの基本
QGraphicsItemの定義と特徴
QGraphicsItemはグラフィックスビューの構成要素で、各アイテムの描画、イベント処理、衝突検出などの機能を持ちます。
Qtのシーン内に配置されるオブジェクトとして、簡単にカスタム描画が可能です。
これを利用することで、ユーザーインターフェイスの柔軟な表現を実現できます。
たとえば、図形やアイコン、複雑なコンポーネントの描画に利用できます。
Qtシーン内での役割
Qtシーン内では、QGraphicsItemは視覚的要素として存在します。
シーンは各アイテムの配置、重なり、衝突などの情報を管理し、ビューへ描画の指示を出します。
アイテム間の相互作用や操作性を高めるために、各アイテムが自分自身のイベント処理を持つ仕組みになっています。
カスタムQGraphicsItemの作成方法
クラス継承を利用したアイテム作成
カスタムなグラフィックスアイテムを作る場合、QGraphicsItemを継承したクラスを作成し、必要なメソッドをオーバーライドしていきます。
以下のサンプルコードは、簡単なアイテムを作成する例です。
オーバーライドが必要なメソッド
QGraphicsItemの機能を最大限に活用するためには、boundingRect()とpaint()メソッドをオーバーライドする必要があります。
これにより、アイテムの描画領域と実際の描画手順を定義できます。
また、イベント処理を追加する場合は、対応するイベントメソッドもオーバーライドが求められます。
boundingRectの定義
boundingRect()メソッドはアイテムの描画領域を矩形で返します。
描画領域が正確に定義されることで、シーンの再描画や衝突判定が正しく行われます。
たとえば、以下のように100×100の矩形を返す実装が考えられます。
#include <QGraphicsItem>
#include <QPainter>
class MyGraphicsItem : public QGraphicsItem
{
public:
MyGraphicsItem() {}
QRectF boundingRect() const override {
// アイテムの描画領域を定義
return QRectF(0, 0, 100, 100);
}
void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget) override {
Q_UNUSED(option);
Q_UNUSED(widget);
// 描画領域内に矩形を描画
painter->setBrush(Qt::blue);
painter->drawRect(boundingRect());
}
};paintメソッドによる描画制御
paint()メソッドでは、QPainterを使用してアイテムの見た目を任意に設定できます。
色、線の太さ、塗りつぶしのパターンなどを自由に指定することで、様々なデザインが実現可能です。
上記の例では、青色で塗りつぶした矩形を描画しています。
フラグ設定による動作制御
カスタムアイテムに対して、フラグを設定することで、動作やイベントの挙動をカスタマイズできます。
たとえば、アイテムの移動や選択が可能な状態にする場合、対応するフラグを有効にします。
ItemIsMovableおよびItemIsSelectableの利用
アイテムの動かし方や選択状態を制御するために、ItemIsMovableおよびItemIsSelectableを設定します。
下記のコードは、カスタムアイテムのコンストラクタでこれらのフラグを設定する例です。
#include <QGraphicsItem>
#include <QPainter>
class MyGraphicsItem : public QGraphicsItem
{
public:
MyGraphicsItem() {
// アイテムを移動可能かつ選択可能にする
setFlags(QGraphicsItem::ItemIsMovable | QGraphicsItem::ItemIsSelectable);
}
QRectF boundingRect() const override {
return QRectF(0, 0, 100, 100);
}
void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget) override {
Q_UNUSED(option);
Q_UNUSED(widget);
painter->setBrush(Qt::red);
painter->drawRect(boundingRect());
}
};イベント処理の実装
マウスイベントハンドリング
グラフィックスアイテムでは、ユーザーからのマウス操作を検知して処理することができます。
各イベントメソッドをオーバーライドすることで、細かい操作への反応が実現できます。
mousePressEventの実装
アイテムがクリックされたときに反応するためには、mousePressEvent()を実装します。
クリック位置を確認したり、選択状態を変更する処理を追加できます。
以下のコードは、クリック時にコンソールへ座標を出力する例です。
#include <QGraphicsItem>
#include <QGraphicsSceneMouseEvent>
#include <iostream>
class MyGraphicsItem : public QGraphicsItem
{
public:
MyGraphicsItem() {
setFlags(QGraphicsItem::ItemIsMovable | QGraphicsItem::ItemIsSelectable);
}
QRectF boundingRect() const override {
return QRectF(0, 0, 100, 100);
}
void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget) override {
Q_UNUSED(option);
Q_UNUSED(widget);
painter->setBrush(Qt::green);
painter->drawRect(boundingRect());
}
protected:
void mousePressEvent(QGraphicsSceneMouseEvent *event) override {
// クリック座標をコンソールに出力
std::cout << "クリック位置: x=" << event->pos().x() << ", y=" << event->pos().y() << std::endl;
QGraphicsItem::mousePressEvent(event);
}
};mouseMoveEventの実装
ドラッグ操作に合わせてリアルタイムにアイテムの位置や見た目を変更するため、mouseMoveEvent()のオーバーライドが有効です。
移動中の操作に合わせた描画更新など、細やかな反応が可能になります。
#include <QGraphicsSceneMouseEvent>
protected:
void mouseMoveEvent(QGraphicsSceneMouseEvent *event) override {
// 移動操作に合わせた処理を追加
// 標準の移動処理を呼び出す
QGraphicsItem::mouseMoveEvent(event);
}mouseReleaseEventの実装
ドラッグやクリック操作の終了時に、必要な後処理を行うためにmouseReleaseEvent()を実装します。
たとえば、アイテムの最終位置を記録する場合などに有効です。
#include <QGraphicsSceneMouseEvent>
protected:
void mouseReleaseEvent(QGraphicsSceneMouseEvent *event) override {
// マウスリリース時の処理
QGraphicsItem::mouseReleaseEvent(event);
}ユーザー操作への応答
フォーカス管理とアイテム反応の調整
アイテムはユーザーからの操作に対し、フォーカスを得ることができます。
フォーカスが移動すると、見た目の変更やイベント処理の調整が可能です。
たとえば、フォーカス時に枠線を変えるなどの視覚的な演出を追加することが考えられます。
各アイテムにフォーカスを持たせる設定は、シーンの中でのユーザー体験の向上に役立ちます。
衝突判定と相互作用
衝突検出メソッドの利用方法
複数のアイテムがシーン上に存在する場合、アイテム間の衝突を検出することで、相互作用を可能にします。
そのためのメソッドとして、collidesWithItem()が用意されています。
このメソッドを利用することで、衝突時の処理を細かく制御できます。
collidesWithItemの適用例
以下のコード例は、2つのアイテムが衝突しているかどうかを確認する方法を示します。
MyGraphicsItem *item1 = new MyGraphicsItem();
MyGraphicsItem *item2 = new MyGraphicsItem();
// 条件に合わせた配置後に衝突チェック
if (item1->collidesWithItem(item2)) {
// 衝突している場合の処理を追加
}複数アイテム間の衝突処理
シーン内に複数のアイテムが存在する場合、各アイテムのリストを取得してそれぞれの衝突を調べることができます。
リスト処理やループを利用して、動的な衝突判定を実装することも可能です。
たとえば、以下のような手法が考えられます。
- シーンの全アイテムを取得
- 各アイテムごとに
collidesWithItem()を適用 - 衝突したアイテムに対して相応の処理を実施
衝突時の動作カスタマイズ
衝突が発生した際の反応をカスタマイズすることで、ユーザー体験が向上します。
たとえば、衝突時に色を変える、衝突したアイテムをハイライトする、音を鳴らすなどの演出が考えられます。
処理内容は、アプリケーションのニーズに応じて実装してください。
座標変換とシーン連携
座標系の変換処理
QGraphicsItemでは、アイテム固有のローカル座標系とシーン全体の座標系を変換するためのメソッドが用意されています。
これにより、アイテムの位置や描画領域の正確な設定が可能です。
数式で表すと、変換行列
mapToSceneとmapFromSceneの使い分け
mapToScene: アイテムのローカル座標からシーン座標への変換に利用mapFromScene: シーン座標からアイテムのローカル座標への逆変換に利用
適切に使い分けることで、アイテム間の正確な相互作用や、ユーザー操作時の位置検出が行えます。
アイテム位置の管理と再配置
シーン内でアイテムの位置を管理することは、動的なレイアウトの実現に重要です。
ドラッグ操作や自動配置アルゴリズムを活用することで、円滑なユーザー体験が提供されます。
たとえば、以下のような対策が考えられます。
- 移動可能なアイテムをグリッドに自動配置
- 他のアイテムとの重なりを回避する位置調整
- アニメーションを利用した柔らかい再配置
アイテム状態の管理と更新
表示更新のタイミング制御
アイテムが変更された場合、シーンに再描画の指示を出す必要があります。
update()メソッドを適時呼び出すことで、視覚的な変化をスムーズに反映させることができます。
過度な再描画はパフォーマンスに影響を及ぼすため、更新タイミングを調整することが求められます。
状態変更とイベント伝搬
アイテムの状態変更は、例えば選択状態の切替やドラッグ開始・終了など、さまざまなイベントに連動して発生します。
各イベントメソッド内で適切に状態を更新し、必要に応じて他のアイテムへイベントを伝搬することで、全体の一貫性を保つことができます。
高度なカスタマイズ
複雑な描画処理の実現方法
単純な矩形描画だけでなく、グラデーション、パターン、アンチエイリアス処理などを駆使して、複雑な描画表現を実現することが可能です。
複数の描画要素を組み合わせ、オーバーレイやエフェクトを加えることで、洗練された見た目を構築できます。
各アイテムごとに独自の描画ロジックを実装することで、ユニークなデザイン表現が可能になります。
パフォーマンス向上の工夫と注意点
大量のアイテムが存在するシーンでは、パフォーマンスが重要な課題となります。
以下のような工夫が考えられます。
- 必要以上の再描画を避けるために、update領域を限定する
- アイテムの描画をオフスクリーンバッファにキャッシュする
- 衝突判定や座標変換の最適化を行う
また、ハードウェアアクセラレーションの活用や、Qtのプロファイラを利用してボトルネックを解消するアプローチが推奨されます。
以下に、カスタムQGraphicsItemを利用したサンプルコードを掲載します。
このコードは、Qtのシーン上にカスタムアイテムを配置し、マウスクリックでコンソールへクリック位置を出力する動作を実現している例です。
#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsItem>
#include <QPainter>
#include <QGraphicsSceneMouseEvent>
#include <iostream>
// カスタムアイテムクラス
class MyGraphicsItem : public QGraphicsItem
{
public:
MyGraphicsItem() {
// アイテムを移動可能かつ選択可能に設定
setFlags(QGraphicsItem::ItemIsMovable | QGraphicsItem::ItemIsSelectable);
}
// 描画領域(bounding rectangle)を定義
QRectF boundingRect() const override {
return QRectF(0, 0, 100, 100);
}
// 描画処理の実装
void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget) override {
Q_UNUSED(option);
Q_UNUSED(widget);
// 緑色で塗りつぶした矩形を描画
painter->setBrush(Qt::green);
painter->drawRect(boundingRect());
}
protected:
// マウスクリック時のイベント処理
void mousePressEvent(QGraphicsSceneMouseEvent *event) override {
std::cout << "クリック位置: x=" << event->pos().x() << ", y=" << event->pos().y() << std::endl;
QGraphicsItem::mousePressEvent(event);
}
};
int main(int argc, char *argv[])
{
QApplication app(argc, argv);
QGraphicsScene scene;
// カスタムアイテムをシーンに追加
MyGraphicsItem *item = new MyGraphicsItem();
scene.addItem(item);
QGraphicsView view(&scene);
view.setWindowTitle("Custom QGraphicsItem Example");
view.resize(300, 300);
view.show();
return app.exec();

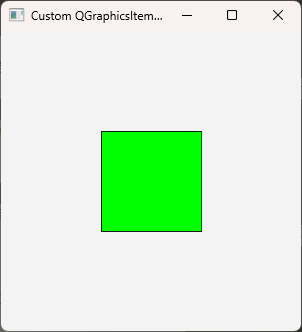

}(このプログラムはウィンドウを表示します。表示されたウィンドウ上でアイテムをクリックすると、クリック位置の座標がコンソールに出力されます)
上記のサンプルコードは、実際にQt環境でコンパイルし動作させると、シーン上に配置されたカスタムアイテムが表示され、ユーザーがクリック操作を行った際にクリック位置の情報が標準出力に表示されます。
コード内に記述されたコメントにより、それぞれの処理がわかりやすく記載されています。
まとめ
今回の記事では、QGraphicsItemの基本機能から、カスタムアイテム作成、イベント処理、衝突判定、座標変換、アイテム状態の管理、そして高度なカスタマイズまで、各機能を具体例と共に紹介しました。
各機能を活用することで、柔軟でインタラクティブなグラフィックスアプリケーションが実現可能になります。
これからの開発にお役立ていただければ幸いです。
