【C++】QtのQGraphicsSceneを使ったシンプルな2Dグラフィックス開発術

2025-04-29更新日: 2025-04-29

QtのQGraphicsSceneは、2Dグラフィックスの管理と描画を手軽に行える機能です。

QGraphicsViewにシーンを設定することで、シーン上のアイテムがウィンドウに表示され、座標変換やイベント処理も簡単に扱えます。

例えば、QGraphicsRectItemを追加して直感的な操作が可能になる点が魅力です。

目次から探す

QGraphicsSceneの概要

QGraphicsSceneの基本的な役割

QGraphicsSceneは、2Dグラフィックスのアイテムを管理するクラスで、アイテム同士の関係性や描画順序、座標系などをしっかり扱えるため、複雑なシーンを整理して表示するのに適しています。

アイテムの追加や削除、更新などの操作が直感的に行えるようになっており、複数のアイテムを同時に管理する場合にも安心して使える仕組みになっています。

QGraphicsSceneとQGraphicsViewの連動

QGraphicsSceneは描画の土台を担い、QGraphicsViewはそのシーンをウィンドウ上に表示するための窓口として働きます。

ビューでは、シーンの一部分を拡大あるいは縮小して表示できるため、ユーザーは詳細な部分にフォーカスを合わせることが可能です。

また、ビューの操作でズームやスクロールといった機能も実現できるため、ユーザーインターフェイスとしての柔軟な使い方ができます。

2Dグラフィックス開発における特徴

QGraphicsSceneを利用すると、2Dグラフィックス開発の幅広いニーズに応えられる構造となっています。

たとえば、シーン内のアイテムの描画順序や重なり順、座標の変換などが簡単に管理できるため、複雑なアニメーションやインタラクティブなアプリケーションの実装に力を発揮します。

シンプルな図形描画から高度なユーザー操作まで、使いやすさと機能性のバランスが取れているのが魅力です。

基本操作とアイテム管理

シーンの初期化と設定

QGraphicsSceneの初期化では、シーンの範囲や背景の設定なども柔軟に調整できます。

たとえば、シーンの表示範囲を\\[x_{min}, y_{min}, x_{max}, y_{max}\\]といった形で設定することが可能です。

シーンの初期状態をしっかり整えることで、その後のアイテム管理がスムーズになります。

シーンの設定を行うと、追加するアイテムの配置や変換がより直感的に扱えるようになります。

アイテムの追加と削除

QGraphicsSceneを用いることで、描画するためのアイテム(矩形、円、テキストなど)の管理が簡単に行えます。

アイテムは動的に追加したり削除したりでき、ユーザーインターフェイスの変化に応じた柔軟な対応が可能です。

単一アイテムの生成と配置

単一のアイテムをシーンに追加する場合は、シンプルなコードで実装が進むため、初心者にも扱いやすいです。

次に示すサンプルコードでは、矩形アイテムを生成してシーン内に配置しています。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsRectItem>
#include <QRectF>
int main(int argc, char *argv[]) {
    QApplication app(argc, argv);
    // QGraphicsSceneのインスタンス生成
    QGraphicsScene scene;
    // シーンの範囲を設定(左上: (0,0), 幅: 400, 高さ: 300)
    scene.setSceneRect(0, 0, 400, 300);
    // 矩形アイテムをシーンに追加(位置: (50,50), 幅: 100, 高さ: 100)
    QGraphicsRectItem *rectItem = scene.addRect(50, 50, 100, 100);
    // QGraphicsViewにシーンをセットして表示
    QGraphicsView view(&scene);
    view.resize(500, 400);
    view.show();
    return app.exec();
}

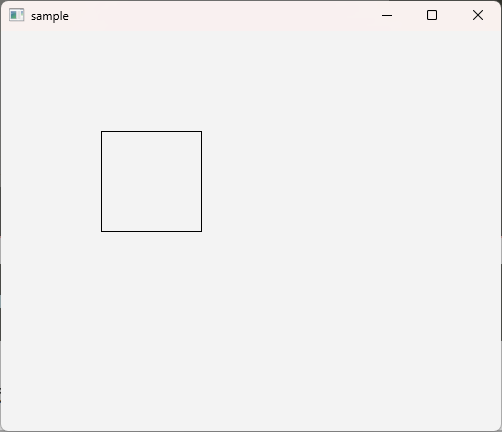

ウィンドウが表示され、指定した位置に矩形が描かれている様子が確認できる出力

複数アイテムの階層管理

複数のアイテムを扱う場合、アイテムごとに重なり順を設定することで、見た目の整理が実現できます。

たとえば、setZValueメソッドを使えば、アイテム同士の前後関係を調整可能です。

アイテムAを前面に表示したい場合は、Z値を大きく設定する
背景に配置するアイテムは、Z値を小さく設定する

このような工夫で、ユーザーから見て自然な重なり順の表現ができるため、操作性も向上します。

シーンの更新と再描画

アイテムの位置変更やプロパティの更新に応じて、シーン全体の再描画が必要になる場合があります。

update()メソッドやinvalidate()メソッドを利用することで、効率的な再描画が可能になるので、動的なシーン更新に柔軟に対応できます。

描画負荷を考慮し、必要な部分だけを再描画する工夫を取り入れると、パフォーマンスが向上します。

座標変換とレンダリング

シーン座標とビュー座標の違い

QGraphicsSceneとQGraphicsViewには、それぞれ独自の座標系が用意されています。

シーン座標はシーン内でのアイテムの配置位置を示し、ビュー座標はウィンドウ上での表示位置を示します。

ビューとシーンの座標系は、変換行列を用いることで簡単に変換可能です。

たとえば、ビュー上でクリックした位置をシーン座標に変換して、適切なアイテムの選択や操作ができる点が魅力です。

座標変換の基本処理

座標変換は、mapToScene()やmapFromScene()などのメソッドを利用して実装できます。

数式で表すと、以下のような行列変換が行われています。

$[\begin{matrix} x_{s c e n e} \\ y_{s c e n e} \end{matrix}] = [\begin{matrix} a & b \\ c & d \end{matrix}] [\begin{matrix} x_{v i e w} \\ y_{v i e w} \end{matrix}] + [\begin{matrix} t x \\ t y \end{matrix}]$

このように、ビューとシーン間の変換は数式に基づいており、拡大縮小や回転を加えた場合も同様に変換処理が適用されます。

ズームや回転による表示調整

ビュー上でのズーム機能や回転機能を実装する際には、QTransformクラスの機能が活用できます。

たとえば、以下のようなコードで表示の拡大縮小が可能です。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsRectItem>
#include <QTransform>
int main(int argc, char *argv[]) {
    QApplication app(argc, argv);
    QGraphicsScene scene;
    scene.setSceneRect(0, 0, 400, 300);
    scene.addRect(50, 50, 100, 100);
    QGraphicsView view(&scene);
    // 拡大率を設定(1.5倍に拡大)
    QTransform transform;
    transform.scale(1.5, 1.5);
    // 回転を30度追加
    transform.rotate(30);
    view.setTransform(transform);
    view.resize(500, 400);
    view.show();
    return app.exec();
}

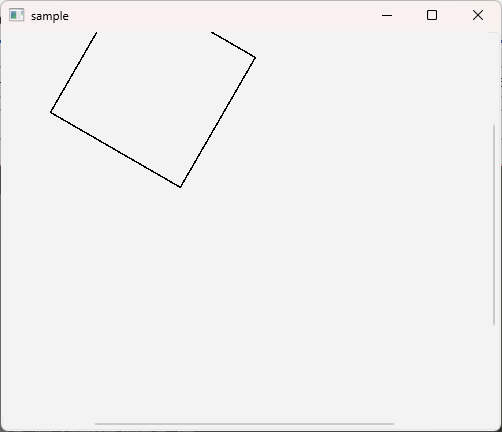

ウィンドウが表示され、矩形が1.5倍に拡大され、さらに30度回転した状態で描かれている様子が確認できる出力

このような機能を取り入れることで、ユーザーが視覚的にシーンを調整できるインターフェイスが実現できます。

カスタマイズと拡張

シーンの継承による独自処理の実装

QGraphicsSceneを継承することで、シーンの描画処理やイベント処理を自分好みに拡張できます。

サブクラス化することで、通常の描画処理に加え、独自のエフェクトや背景処理を実装することが可能です。

コード内で工夫を凝らした部分は、ユーザーのインターフェイス体験を豊かにするために役立ちます。

背景描画の上書き

シーンの背景描画をカスタマイズする場合は、drawBackground()メソッドをオーバーライドします。

下記のサンプルコードは、背景にグラデーション効果を加える例です。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QPainter>
#include <QLinearGradient>
class CustomGraphicsScene : public QGraphicsScene {
public:
    CustomGraphicsScene(QObject *parent = nullptr) : QGraphicsScene(parent) {
        setSceneRect(0, 0, 400, 300);
    }
protected:
    void drawBackground(QPainter *painter, const QRectF &rect) override {
        // 背景に線形グラデーションを適用
        QLinearGradient gradient(rect.topLeft(), rect.bottomRight());
        gradient.setColorAt(0, Qt::white);
        gradient.setColorAt(1, Qt::gray);
        painter->fillRect(rect, gradient);
    }
};
int main(int argc, char *argv[]) {
    QApplication app(argc, argv);
    CustomGraphicsScene scene;
    // サンプルとして矩形アイテムを追加
    scene.addRect(50, 50, 100, 100);
    QGraphicsView view(&scene);
    view.resize(500, 400);
    view.show();
    return app.exec();
}

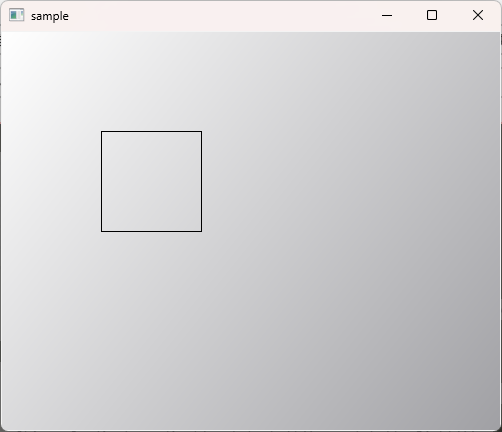

ウィンドウが表示され、背景に白から薄いグレーへのグラデーションが施されたシーンと矩形アイテムが確認できる出力

この実装により、ユーザーの好みに合わせた背景設定が行え、視覚的なアクセントが付けられます。

独自描画処理の追加

背景以外にも、特定のアイテムにカスタム描画処理を適用することが可能です。

たとえば、各アイテムに対して個別の装飾や特殊エフェクトを描画することができ、ユーザーインターフェイスの個性を出すことができます。

描画処理のオーバーライドを活用することで、クリエイティブなグラフィックス表現が実現されます。

イベント処理のカスタマイズ

シーン内で行われる操作に対して、独自のイベント処理を実装することで、よりインタラクティブなアプリケーションを実現できます。

QGraphicsSceneをサブクラス化する際に、イベントメソッドをオーバーライドして、ユーザーの操作に応じた柔軟な対応が可能となっています。

マウスイベントの扱い

マウスイベントのカスタマイズでは、たとえばクリックやドラッグ操作が行われた際に、シーン上のアイテムの移動や選択状態を変更する処理を実装できます。

mousePressEvent：クリック時の処理を追加
mouseMoveEvent：ドラッグ中のアイテム移動を実装
mouseReleaseEvent：クリック終了後の処理を実装

これらのイベント処理を上手に活用することで、ユーザーに対して直感的な操作性を提供できます。

キーボードイベントの扱い

キーボードの入力を利用して、アイテムの削除や特殊な効果を実装することも可能です。

たとえば、選択したアイテムに対して特定のキー入力があった場合に、アイテムの色変更や回転操作を行うような処理を組み込むことで、よりダイナミックなシーン操作が実現できます。

キーボードイベントは、ユーザーが直接操作できるため、こちらのカスタマイズも応用範囲が広く、インタラクティブな体験を提供します。

パフォーマンス向上の工夫

大量アイテム描画の最適化

シーンに大量のアイテムを描画する場合、描画効率を上げるための工夫が求められます。

たとえば、以下のような対策が有効です。

アイテムの数を必要最小限にする
頻繁に更新が必要なアイテムと背景アイテムを分離する
バッチ処理によって同時に再描画する範囲を限定する

これらの手法を取り入れることで、シーン全体のパフォーマンスが安定し、ユーザーにスムーズな操作感を提供できます。

効率的な再描画制御

シーンの更新処理は、変更があった部分だけ再描画するように工夫することで、無駄な描画負荷を軽減できます。

Qtの内蔵機能を利用すれば、必要な領域のみを更新するよう設定でき、ウィンドウ全体の再描画を避けることができます。

これにより、特に大きなシーンや複雑なアイテムがある場合でも、動作が軽快に保たれます。

イベント処理の負荷軽減

多くのイベントを同時に処理する場合、イベントの発生頻度を抑えたり、イベントディスパッチのタイミングを工夫することで、シーン全体のレスポンスが向上します。

無駄な再描画を避けるために、フィルタリングを行う
アイテムごとの個別イベントを統合する技法を使う

これらの対策により、複雑なシーンでもユーザーの操作に対するレスポンスを維持できます。

デバッグとエラー対策

よくあるエラーとその原因

QGraphicsSceneを扱う際には、以下のようなエラーが発生しやすくなります。

ウィンドウが表示されない
アイテムが正しい位置に配置されない
座標変換が期待通りに動作しない

こうしたエラーの原因は、シーンの初期設定やアイテムの配置、イベント処理の実装ミスなどに起因する場合が多いです。

各エラーの発生箇所をしっかり確認し、デバッグを行うとスムーズに解決に向かえる工夫が役立ちます。

効果的なデバッグ手法

デバッグ時には、以下のような方法で原因を絞り込むと良いでしょう。

ログ出力を利用して、各処理の流れを確認する
Qtのデバッガを使い、イベント発生時の状態や座標変換の値を監視する
シーンの各アイテムの状態を詳細にチェックする

これらの手法を組み合わせることで、原因の特定がやすくなり、開発効率が向上します。

パフォーマンスモニタリングのポイント

アプリケーションのパフォーマンスをモニタリングする際は、以下のポイントに注目すると良いです。

描画にかかる時間(FPSなどの指標)
イベント処理の遅延
大量アイテム更新時のCPU負荷やメモリ使用量

これらのデータを基に、必要に応じた最適化対策を講じると、ユーザーにストレスのない動作環境が提供できる工夫が実現します。

まとめ

今回の内容では、QGraphicsSceneの基本的な役割やQGraphicsViewとの連動、2Dグラフィックス開発における特徴について触れました。

基本操作やアイテム管理、座標変換、レンダリング、さらにはカスタマイズや拡張の方法まで、丁寧に解説しました。

アイテムの追加や削除、イベント処理のカスタマイズなど、シーン全体の管理やパフォーマンス向上に貢献する工夫も紹介しています。

各項目で取り上げたサンプルコードを通して、実際の実装方法や挙動の確認が可能となるので、ぜひ手元で試してみて、操作感や描画結果を楽しんでもらえたら嬉しいです。

ユーザーのニーズに合わせた柔軟なカスタマイズが可能なQGraphicsSceneを活用して、素敵な2Dグラフィックスアプリケーションが作れると信じています。
