【C++】QtのQGraphicsViewで実践する2Dグラフィックス作成とアイテム管理法

2025-04-29更新日: 2025-04-29

QtのQGraphicsViewは、C++ウィジェットで2Dグラフィックを扱いやすくするコンポーネントです。

QGraphicsSceneと連携し、アイテム(例：QGraphicsItem)を配置して画面上に表示できます。

座標変換機能でクリック位置に対応した処理が容易になり、カスタム描画にも柔軟に対応できる点が魅力です。

目次から探す

QGraphicsViewのコンセプト
基本的な使用方法
座標系と変換処理
- シーン座標とビュー座標の違い
- 座標変換メソッドの使い方
カスタム描画の実装
- QGraphicsItemの継承と活用
- 独自描画のカスタマイズ手法
イベント処理とインタラクション
パフォーマンス向上の工夫
応用例の紹介
エラー処理とデバッグ対策
- よくある問題とその対策
- ログ出力を利用したデバッグ方法
まとめ

QGraphicsViewのコンセプト

QGraphicsViewの概要と特徴

QGraphicsViewは、2Dグラフィックスを表示するためのウィジェットです。

シーン上に配置されたアイテムをウィンドウ内に描画し、ユーザーからの入力を受け取ります。

シーン全体を自由に拡大・縮小したり、スクロール操作で表示範囲を変えることができるため、複雑なグラフィックスアプリケーションにも適しています。

QGraphicsSceneとの連携性

QGraphicsSceneは、アイテム群を管理し、描画領域を保持する役割を担います。

QGraphicsViewと連動して動作し、シーン内の各アイテムの描画順序や位置関係、重なりなどを整理しながら管理します。

シーンとビューの連携により、ユーザーが直接操作できるインタラクティブなグラフィックスが実現されます。

QGraphicsItemの種類と役割

QGraphicsItemはシーン上に描画される各オブジェクトの基本クラスです。

矩形、円、テキスト、画像などの形状を表現でき、各アイテムは独自の描画処理を持つことができます。

以下のような種類が一般的に使用されます。

QGraphicsRectItem：矩形を描画するためのクラス
QGraphicsEllipseItem：円や楕円形を描画するためのクラス
QGraphicsTextItem：テキストを描画するためのクラス

ユーザー独自の見た目や動作を実現するために、QGraphicsItemを継承してカスタムアイテムを作成することも可能です。

基本的な使用方法

シーンの作成と初期設定

まずは、シーンとビューの基本的な作成手順を紹介します。

以下のサンプルコードは、QGraphicsSceneとQGraphicsViewをセットアップし、簡単な矩形アイテムを追加する例です。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QGraphicsRectItem>
#include <QDebug>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    // シーンを作成して初期設定を行う
    QGraphicsScene scene;
    scene.setSceneRect(0, 0, 400, 300);  // シーンの描画領域を指定
    // 矩形アイテムを作成し、シーンに追加する
    QGraphicsRectItem *rect = scene.addRect(50, 50, 100, 100);
    // ビューにシーンを設定し、初期表示用のウィンドウを作成
    QGraphicsView view(&scene);
    view.setWindowTitle("QGraphicsView 基本サンプル");
    view.resize(500, 400);
    view.show();
    return app.exec();
}

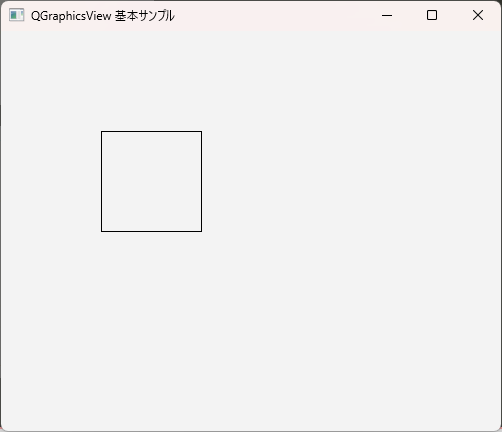

実行すると、500x400ピクセルのウィンドウが表示され、シーン内に50,50の位置を起点とする100x100ピクセルの矩形が描画されます。

アイテムの追加と管理

シーンにはさまざまなアイテムを追加することができます。

アイテムは、矩形や円、テキスト、画像など多彩な形状で表現でき、リスト形式で管理されます。

例えば、以下のようなアイテムが利用できます。

QGraphicsRectItem：矩形アイテム
QGraphicsEllipseItem：円形アイテム
QGraphicsTextItem：テキストアイテム

各アイテムは、シーンへの追加時に自動的に管理され、描画順序(z値)を調整することで重なり具合を設定できます。

シーン内でのアイテムの選択、移動、削除などの操作も容易に実装できるため、インタラクティブなグラフィックスアプリケーションに適しています。

ビューの初期化と表示調整

ビューの設定パラメータ

ビューの初期化では、ウィンドウサイズの指定や描画ヒントの設定が可能です。

例えば、アンチエイリアシングを有効にすることで、滑らかな描画が実現されます。

さらに、シーン全体の表示範囲を調節するための各種パラメータの設定も可能となります。

setRenderHint(QPainter::Antialiasing) を利用してアンチエイリアシングを有効化
setTransformationAnchor() で変換のアンカーポイントを設定

表示領域と拡大縮小の処理

QGraphicsViewは、シーンの一部分だけを表示するためのウィジェットです。

setSceneRect()を利用して、表示する領域を指定でき、scale()やresetTransform()を活用して拡大縮小の操作を実装できます。

ユーザーからマウスホイールなどで入力を受け取ると、リアルタイムで拡大縮小を行うインタラクティブな対応が可能となります。

座標系と変換処理

シーン座標とビュー座標の違い

QGraphicsView、QGraphicsScene、QGraphicsItemはそれぞれ独自の座標系を保持しています。

シーン座標はアイテムの配置に用いられ、ビュー座標はウィンドウ内の表示領域に関する情報を扱います。

簡単にまとめると以下のようになります。

シーン座標：シーン内の位置やサイズを定義する基準
ビュー座標：ウィンドウに表示される際の座標

この違いを正確に理解することで、アイテムの選択位置や描画位置の管理がより直感的になります。

座標変換メソッドの使い方

QGraphicsViewは、シーン座標とビュー座標を相互に変換するための便利なメソッドを提供しています。

具体的にはmapToScene()とmapFromScene()がよく利用されます。

mapToSceneの利用方法

mapToScene()は、ビュー上のポイントや矩形をシーン上の対応する位置に変換するために使用します。

以下のサンプルコードは、ビュー上のクリック位置をシーン座標に変換する例です。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QMouseEvent>
#include <QDebug>
class CustomView : public QGraphicsView {
public:
    CustomView(QGraphicsScene *scene) : QGraphicsView(scene) {}
protected:
    void mousePressEvent(QMouseEvent *event) override {
        // ビュー上の位置をシーン座標に変換
        QPointF scenePos = mapToScene(event->pos());
        qDebug() << "クリックしたシーン座標:" << scenePos;
        QGraphicsView::mousePressEvent(event);
    }
};
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QGraphicsScene scene;
    scene.setSceneRect(0, 0, 300, 200);
    CustomView view(&scene);
    view.setWindowTitle("mapToScene サンプル");
    view.resize(400, 300);
    view.show();
    return app.exec();
}

# 実行中にコンソール上に、クリックした位置のシーン座標が出力されます。
クリックしたシーン座標: QPointF(119,19)
クリックしたシーン座標: QPointF(188,69)

mapFromSceneの利用方法

逆に、mapFromScene()はシーン上のポイントをビュー上の位置に変換するために使用できます。

変換された座標を利用して、画面上のインターフェース要素の配置を調整することが可能です。

両者のメソッドを使い分けることで、シーン全体とウィンドウの相互作用をスムーズに処理できるようになります。

カスタム描画の実装

QGraphicsItemの継承と活用

標準のアイテムクラスでは実現が難しい独自の描画を行いたい場合、QGraphicsItemを継承してカスタムアイテムを作成する方法が利用できます。

以下のサンプルコードは、カスタムアイテムとして独自の描画処理を実装する例です。

#include <QApplication>
#include <QGraphicsScene>
#include <QGraphicsView>
#include <QPainter>
#include <QGraphicsItem>
#include <QDebug>
// CustomItemはQGraphicsItemを継承して独自の描画処理を追加したクラス
class CustomItem : public QGraphicsItem {
public:
    CustomItem() {}
    // boundingRect()は描画領域を返すメソッド
    QRectF boundingRect() const override {
        // 50x50ピクセルの矩形領域内に描画する設定
        return QRectF(0, 0, 50, 50);
    }
    // paint()は、実際の描画処理を記述するメソッド
    void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget) override {
        Q_UNUSED(option);
        Q_UNUSED(widget);
        // 背景を薄い青で塗りつぶし
        painter->setBrush(Qt::cyan);
        painter->drawRect(boundingRect());
        // 中心にテキストを描画
        painter->setPen(Qt::black);
        painter->drawText(boundingRect(), Qt::AlignCenter, QString("カスタム"));
    }
};
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QGraphicsScene scene;
    scene.setSceneRect(0, 0, 300, 300);
    // カスタムアイテムをシーンに追加
    CustomItem *item = new CustomItem();
    scene.addItem(item);
    item->setPos(100, 100); // アイテムの配置位置を設定
    QGraphicsView view(&scene);
    view.setWindowTitle("カスタム描画サンプル");
    view.resize(400, 400);
    view.show();
    return app.exec();
}

実行すると、ウィンドウ内350x350のエリアに、中央付近へ配置された50x50ピクセルのアイテムが表示されます。アイテムは淡い青色で塗られ、中央に「カスタム」という文字が描かれている点を確認できます。

boundingRect()の設定方法

boundingRect()は、アイテムが描画される矩形範囲を返す非常に重要な役割を持ちます。

正確な値を返すことで、QGraphicsViewがアイテムの再描画タイミングや更新範囲を効率的に計算できます。

たとえば、\( \text{boundingRect} = (0, 0, w, h) \)のように幅\( w \)と高さ\( h \)を設定することで、期待する領域内に正しく描画されます。

独自描画のカスタマイズ手法

カスタム描画を行う際は、QPainterを利用して複雑な形状やグラデーション、パターンを描画することができます。

アイテムごとに独自の描画処理を実装できるため、アニメーションや動的な見た目に変更することが可能です。

必要に応じて、描画前後に状態をチェックするロジックを追加すると、柔軟性がさらに高まります。

イベント処理とインタラクション

マウスイベントの処理方法

QGraphicsItemやQGraphicsViewにおいてマウスイベントを処理する際は、mousePressEvent()、mouseMoveEvent()、mouseReleaseEvent()などのイベントハンドラをオーバーライドします。

これにより、アイテムの選択、ドラッグ操作、クリック操作など、ユーザーとの直接のインタラクションを実現できます。

たとえば、アイテムがクリックされたときに色を変える、位置を移動するなどの対応が可能です。

キーイベントの処理方法

キー入力に対応するためには、keyPressEvent()やkeyReleaseEvent()といったイベントハンドラを利用します。

ビューやシーンにフォーカスがある状態でキーイベントを受け取ると、キャラクターの移動や操作コマンドの入力など、インターフェース全体の制御が可能となります。

適切なキーコードを判定して、イベントごとに処理を分岐させると操作性が向上します。

ドラッグ＆ドロップ機能の実装

ドラッグ＆ドロップ機能は、マウスイベントと組み合わせて実装します。

ドラッグ開始、ドラッグ中、ドロップ時の処理を適切に記述することで、アイテムの移動やコピー、削除などが直感的に行えます。

QGraphicsViewやQGraphicsItemにおいて、ドラッグ操作の開始や終了を制御するために、イベントハンドラ内で内部状態を更新する方法を採用します。

アニメーション処理の基本

Qtには、QPropertyAnimationやQTimerを利用してグラフィックスアイテムのアニメーションを実装するための仕組みが用意されています。

アイテムの位置、透明度、サイズなどのプロパティを時間とともに変化させることで、滑らかなアニメーションを実現できます。

例えば、アイテムの移動アニメーションでは、QPropertyAnimationを用いて、開始点から終了点への座標の変更を制御します。

パフォーマンス向上の工夫

描画処理の最適化ポイント

多数のアイテムを扱う場合、描画処理の最適化が求められます。

以下の点に注意することで、負荷の軽減や動作の高速化が期待できます。

必要な部分のみ再描画するためにupdate()の呼び出し範囲を限定
複雑な計算を避け、可能ならばキャッシュを活用
アイテムの数が多い場合、表示領域外にあるアイテムは描画しないように工夫

レンダリングモードの選択肢

QGraphicsViewでは、QPainterのレンダリングヒントを用いて描画品質とパフォーマンスのバランスを調整できます。

以下のレンダリングヒントが利用可能です。

QPainter::Antialiasing：アンチエイリアシングを有効にして、滑らかな描画を実現
QPainter::SmoothPixmapTransform：画像の拡大縮小時に高品質な補間処理を行う
QPainter::TextAntialiasing：テキスト描画時のエッジを滑らかに表示

レンダリングモードを変更することで、処理負荷と視覚効果の最適なバランスを設定することができます。

エラー対処とパフォーマンス改善策

パフォーマンス改善策として、以下の点を確認することが役立ちます。

過度な再描画を避けるために、シーン内のアイテム数を絞る
QGraphicsViewのキャッシュモードの設定(例えば、setCacheMode())を活用する
複雑なアイテム更新の際に、タイマーによる更新頻度の調整を行う

エラーやパフォーマンス低下が発生した際は、原因となるアイテムや描画処理を逐次確認する手法が有効です。

応用例の紹介

2Dグラフィックスアプリケーション事例

QGraphicsViewを利用した2Dグラフィックスアプリケーションの例として、図形エディタ、ゲームインターフェース、ダイアグラム作成ツールなどが挙げられます。

ユーザーが自由にアイテムを配置し、編集できる環境を提供することで、クリエイティブなアプリケーションが実現できます。

ユーザーインターフェース構築での活用例

ユーザーインターフェースの一部としてQGraphicsViewを組み込むケースもあります。

特に、複雑なアイコンやグラフィカルなコンポーネントを動的に切り替える場合に、シーンとビューの連携が活かされます。

例えば、ダイナミックなレイアウト調整や視覚効果を伴うボタンなどが作成可能です。

リアルタイム更新機能の実装例

リアルタイム更新が求められるアプリケーションでは、シーン内のアイテムがタイマーや外部データの変動に合わせて動的に更新されるケースが多いです。

QTimerを用いて一定間隔でシーンやアイテムの状態を更新することで、リアルタイムなアニメーションや情報の反映が容易に実現できます。

エラー処理とデバッグ対策

よくある問題とその対策

QGraphicsViewやシーンを使う際に発生しがちな問題として、以下が挙げられます。

アイテムが正しく描画されない：boundingRectの設定ミスや、描画処理内のエラーを疑う
マウスやキーボードイベントが反応しない：フォーカス設定やイベント伝播の確認を行う
拡大縮小時に描画が遅延します：レンダリングヒントやキャッシュモードの最適化を検討

こうした対策として、各種イベント毎に処理の中身を細かくログ出力する方法が効果的です。

ログ出力を利用したデバッグ方法

デバッグの際は、qDebug()を活用して各イベントや関数呼び出し時の状態情報をコンソールに出力する方法がおすすめです。

例えば、アイテムの配置位置や座標変換の結果、描画領域のサイズなどを随時出力することで、問題箇所を特定しやすくなります。

また、Qt Creatorのデバッガーを併用することで、リソースの管理やメモリリークの発見にも役立ちます。

まとめ

今回の記事では、QGraphicsViewを利用した2Dグラフィックスの作成とアイテム管理の方法について、基本的な使用方法からカスタム描画、イベント処理、パフォーマンス向上、応用例、そしてエラー処理のポイントまで、幅広く紹介しました。

各機能の組み合わせにより、柔軟でインタラクティブなグラフィックスアプリケーションの開発が可能になる仕組みを確認できました。

実際の実装時には、各項目の設定や処理の調整を行いながら、自身のプロジェクトに最適な形で利用していただければ幸いです。
