【C++】Qt QMdiArea を使った多重ウィンドウ管理の実装方法

QtのQMdiAreaは、複数の子ウィンドウを一画面で管理するためのウィジェットです。

親ウィンドウにセットして、QMdiSubWindowなどの子ウィンドウを追加するだけで、タブ表示やサブウィンドウ表示などの切替が容易になります。

各ウィンドウの操作やレイアウト設定がシンプルに実装できる点が魅力です。

QMdiAreaの目的と仕組み

MDIアプリケーションの基本

MDI(Multiple Document Interface)の仕組みを使うと、1つのアプリケーション内で複数のドキュメントやビューを同時に表示し、管理することができます。

各ドキュメントは個別のウィンドウとして扱われるため、ユーザーは複数の作業を並行して操作でき、効率的な作業環境を整えることができます。

たとえば、エディタや画像ビューアなどで複数ファイルを同時に扱いたいときにこの構造を利用すると、ウィンドウ間の操作が直感的に行えて使い勝手が向上します。

QMdiAreaの基本構造と特徴

QtのQMdiAreaは、こうしたMDIアプリケーションのための中心的なコンテナウィジェットです。

ウィジェット同士の階層管理や表示領域の確保などの作業を自動でサポートしてくれるため、開発者は子ウィンドウのレイアウトや操作に集中することが可能です。

柔軟なレイアウト管理機能を実現するため、ウィジェットの追加や削除、配置の変更といった操作がスムーズに行えます。

ウィジェット階層の構造

QMdiAreaは、親ウィンドウの中央ウィジェットとして設定され、内部に複数のQMdiSubWindowが子ウィジェットとして配置されます。

• 各子ウィンドウは、独自のタイトルバーや枠線などの装飾が施され、個別に操作可能なウィンドウとして表示されます
• ウィジェット階層の構造により、親ウィンドウがすべての子ウィンドウの管理やレイアウト調整を一括で行う仕組みが提供されます
• 開発者は、子ウィンドウの内容に自由度の高いウィジェットを配置することができるため、画面全体のデザインにも柔軟に対応することが可能です

特徴的な機能と動作概要

QMdiAreaは、ウィンドウのカスケード表示、タイル表示、タブ表示など、さまざまな表示モードに対応しています。

• カスケード表示では、各ウィンドウが少しずつずらして重ね合わせることで、全ウィンドウのタイトル部分が見えるように配置されます
• タイル表示では、画面全体を均等なサイズのウィンドウで埋め尽くすレイアウトとなり、多くのウィンドウを同時に把握しやすくなります
• また、タブ表示モードでは、ウィンドウごとにタブが作成され、すっきりとしたインターフェースで操作を行うことが可能となります

これらの機能によって、ユーザーは必要に応じてウィンドウの表示方法を柔軟に変更でき、作業効率の向上につながります。

子ウィンドウの管理方法

QMdiSubWindowとの連携

QMdiAreaに追加される各子ウィンドウは、QMdiSubWindowとして実装されるため、こちらを上手に活用することが管理のポイントとなります。

子ウィンドウの追加や削除が直感的な操作で行えるようになっているので、ユーザーの操作性が向上します。

各ウィンドウごとに個別のツールを配置したり、独自のレイアウト設定を反映させたりすることも可能です。

子ウィンドウの追加手法

子ウィンドウの追加は、QMdiAreaにQMdiSubWindowを作成して追加する方法が一般的です。

下記のサンプルコードは、基本的な子ウィンドウ追加の処理を示しています。

#include <QApplication>
#include <QMainWindow>
#include <QMdiArea>
#include <QMdiSubWindow>
#include <QTextEdit>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QMainWindow mainWindow;
    mainWindow.setWindowTitle("QMdiAreaサンプル");
    // QMdiArea作成
    QMdiArea *mdiArea = new QMdiArea;
    mainWindow.setCentralWidget(mdiArea);
    // 子ウィンドウ作成と追加
    QMdiSubWindow *subWindow = new QMdiSubWindow;
    // テキストエディタウィジェットを子ウィンドウに配置
    QTextEdit *textEdit = new QTextEdit;
    subWindow->setWidget(textEdit);
    mdiArea->addSubWindow(subWindow);
    subWindow->setWindowTitle("子ウィンドウ");
    subWindow->show();
    mainWindow.resize(800, 600);
    mainWindow.show();
    return app.exec();
}

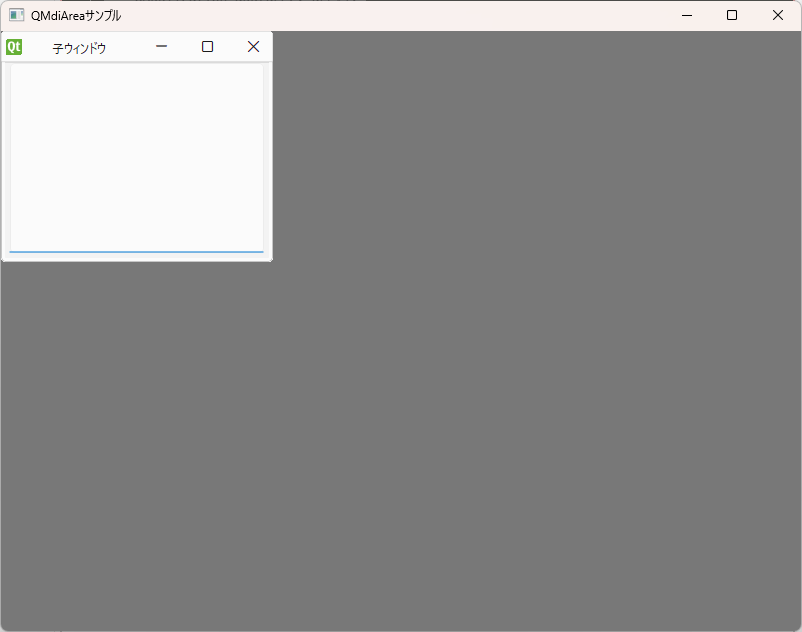

// 実行すると、メインウィンドウ内に「子ウィンドウ」とタイトルが付いた子ウィンドウが表示され、テキストエディタが利用可能になります

上記のサンプルでは、子ウィンドウにQTextEditを配置しているので、ドキュメントやメモなどを編集する用途に対応できます。

また、複数の子ウィンドウを追加する場合は、この処理を繰り返すことで、ユーザーの要求に応じたウィンドウ管理が実現します。

子ウィンドウの削除手法

不要になった子ウィンドウを削除する場合、QMdiAreaのremoveSubWindowメソッドを利用することができます。

具体的には、削除したいウィンドウを引数として渡すと、親ウィンドウから自動で外れます。

削除後は、適切にメモリを解放するため、deleteでオブジェクトを破棄するか、親子関係に依存した自動削除機能を活用すると良いです。

この方法を利用することで、動的にウィンドウの追加・削除を行うアプリケーション設計が可能となります。

子ウィンドウの操作コントロール

移動およびサイズ変更操作

子ウィンドウは、ユーザーがウィンドウのタイトル部分をドラッグすることで自由に移動できる仕組みが採用されています。

また、ウィンドウの端をドラッグすることでリサイズも可能です。

プログラム側からウィンドウの位置やサイズを動的に変更したい場合、moveやresizeといったメソッドを呼び出すことで操作できます。

これにより、ユーザーとプログラムの両面からウィンドウの操作性を向上させることができる仕組みになっています。

ドラッグアンドドロップによるウィンドウ移動

ドラッグアンドドロップ機能は、ユーザーの直感的な操作を反映し、ウィンドウの移動を容易にします。

ウィンドウ内でクリックし、ドラッグするだけで場所を変更できるため、ユーザーインターフェースの操作感が向上します。

また、プログラム側でもこの操作をフックして、独自のイベント処理を実装することが可能です。

リサイズの自動調整処理

複数のウィンドウを配置した場合、各ウィンドウのリサイズが自動で調整される動作もサポートされています。

特にタイル配置やカスケード配置を利用する際には、画面のレイアウトをバランスよく調整するため、自動的にサイズが変更されます。

この機能を利用することで、見た目が整ったウィンドウレイアウトを短いコードで実現できるため、管理の負担が軽減されます。

最小化・最大化の制御

子ウィンドウは、最小化や最大化の操作にも対応しています。

ユーザーがウィンドウを最大化したい場合は、タイトルバーに表示されるボタンをクリックするだけでスムーズにレイアウトが変更されます。

また、プログラム側から最小化や最大化といった状態を変更する場合、対応するメソッドを呼び出すことで、柔軟な制御が可能です。

ウィンドウ配置と表示モードの設定

カスケード表示とタイル表示の操作

ウィンドウ配置の操作メソッドとして、カスケード表示とタイル表示の機能が提供されています。

これらを使うと、複数の子ウィンドウが自動的に整理され、整然と表示されます。

特に、ウィンドウが重なり合う場合にも見やすさが保たれるよう工夫されているため、ユーザーは効率的にウィンドウ間の切り替えが楽しめます。

カスケード表示の動作パターン

カスケード表示では、ウィンドウが互いにオーバーラップする形で、段差をつけながら配置されます。

下記の特徴があるため、各ウィンドウのタイトルバーや操作部にアクセスしやすくなります。

• ウィンドウ同士がわずかにずれて表示され、すべてのウィンドウの一部が画面上に残る
• ウィンドウが重なっている中でも、アクティブなウィンドウをすぐに識別できる工夫がなされている

タイル配置の表示特性

タイル表示では、利用可能な画面全体を均等に分割してウィンドウを配置するため、全ウィンドウが同時に見渡せるようになります。

このモードは、複数のウィンドウを同時に比較しながら作業する際に特に有用です。

特徴として、次の点が挙げられます。

• ウィンドウのサイズが規則正しく統一され、均一な見た目を実現
• ウィンドウ間の操作が直感的になり、一覧性が向上する

タブ表示とサブウィンドウ表示の使い分け

タブ表示モードの特徴

タブ表示モードでは、各子ウィンドウがタブにまとめられるため、作業スペースがコンパクトに保たれます。

特に、ウィンドウ数が多い場合に、一つのウィンドウ内でタブが切り替えられるため、効率的な管理が可能です。

• タブごとにウィンドウの内容が整理され、リソースの節約にもつながる
• タブ切替の操作が直感的で、ユーザーの視認性が良くなる

サブウィンドウ表示モードの特徴

サブウィンドウ表示モードは、従来のウィンドウ型の表示方式で、ウィンドウごとに個別の枠や操作部が存在します。

このモードの特徴としては、次の事項が挙げられます。

• 各ウィンドウが独立した存在感を持ち、自由度の高いレイアウト調整が可能
• ウィンドウごとに独自の設定や装飾を施せるため、細かいカスタマイズが行える

シグナルとイベントの管理

ウィンドウ状態変更に伴うシグナル

QMdiAreaや各QMdiSubWindowは、ウィンドウの状態変化に合わせたシグナルを送出する仕組みが用意されています。

これにより、ウィンドウがアクティブになった時や最小化された時など、適宜イベントをキャッチして処理を実施できるメリットがあります。

イベント伝達の基本構造

ウィンドウ状態の変更は、Qtのイベントループを通じて伝達され、各ウィジェットがそのシグナルを受け取ります。

たとえば、ウィンドウがリサイズされた場合、その情報が子ウィンドウに反映されるように伝達され、インターフェース全体が同調した動作を実現する仕組みです。

このようなイベント伝達機構は、GUIアプリケーション全体の反応速度や整合性を保つために欠かせない機能となります。

シグナル接続の方法と工夫

Qtでは、QObject::connectメソッドを使ってシグナルとスロットを接続します。

開発者は、各ウィジェットのイベントに応じて適切なスロットを設定し、必要なタイミングで処理が実行されるように設計できます。

工夫としては、接続時の型安全性を意識したり、ラムダ式を活用して記述をシンプルにすることが推奨されています。

以下はシグナル接続の例です。

#include <QApplication>
#include <QMainWindow>
#include <QMdiArea>
#include <QMdiSubWindow>
#include <QTextEdit>
#include <QDebug>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QMainWindow mainWindow;
    mainWindow.setWindowTitle("シグナル接続サンプル");
    QMdiArea *mdiArea = new QMdiArea;
    mainWindow.setCentralWidget(mdiArea);
    QMdiSubWindow *subWindow = new QMdiSubWindow;
    QTextEdit *textEdit = new QTextEdit;
    subWindow->setWidget(textEdit);
    subWindow->setWindowTitle("テキストウィンドウ");
    mdiArea->addSubWindow(subWindow);
    subWindow->show();
    // 子ウィンドウがアクティブになったときにシグナルを受け取る例
    QObject::connect(mdiArea, &QMdiArea::subWindowActivated,
                     [](QMdiSubWindow *activeSubWindow){
                         if(activeSubWindow){
                             qDebug() << "アクティブなウィンドウ:" << activeSubWindow->windowTitle();
                         }
                     });
    mainWindow.resize(800, 600);
    mainWindow.show();
    return app.exec();
}

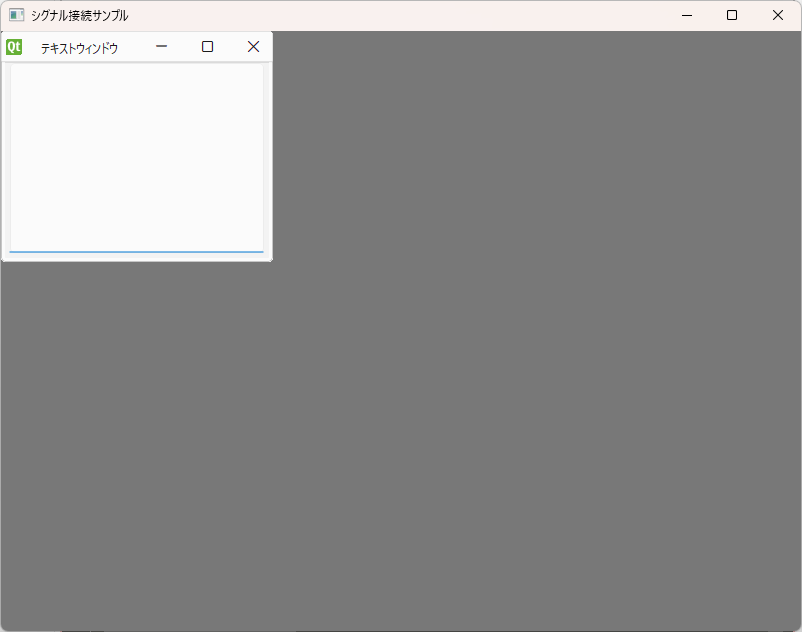

// 実行時、子ウィンドウがアクティブになるとコンソールに「アクティブなウィンドウ: テキストウィンドウ」と表示されます

フォーカス管理とイベントハンドリング

アクティブウィンドウの制御

QMdiAreaは、アクティブな子ウィンドウの管理もサポートしています。

特定のウィンドウをアクティブにしたい場合、setActiveSubWindowメソッドを利用することで、意図したウィンドウにフォーカスを移すことができるため、ユーザーは簡単に操作対象を切り替えられます。

また、内部シグナルを活用することで、ウィンドウがアクティブになったタイミングで他の処理を連動させることが可能になります。

イベント応答のタイミング調整

ウィンドウ管理におけるイベント処理は、すべてのウィンドウ操作に対してタイムリーに反応する必要があります。

そのため、Qtのイベントループによって各イベントのタイミングが調整され、複数のウィンドウ操作が重なった場合でも正しく動作する設計がなされています。

この仕組みを利用することで、複雑な操作でもスムーズかつ安定した動作が期待できるようになっています。

ウィンドウカスタマイズとスタイル設定

ウィンドウタイトルおよびアイコン設定

各ウィンドウのタイトルやアイコンは、ユーザーが直感的にウィンドウの内容を把握できるように設定することができます。

たとえば、setWindowTitleメソッドやsetWindowIconメソッドを使って、ウィンドウごとに異なるタイトルやアイコンを設定することで、視覚的に区別しやすくなります。

ユーザーがたくさんのウィンドウを開いた場合でも、目的のウィンドウをすばやく認識できる工夫につながります。

プロパティによる外観変更

背景やカラーの調整方法

ウィンドウの背景色やフォアグラウンドのカラーは、QPaletteやスタイルシートを利用して簡単に変更できます。

スタイルシートを用いると、HTMLやCSSに近い記法で見た目を自由に調整でき、開発者は細かい表現までこだわることができます。

たとえば、背景色を変更する場合、以下のような設定が可能です。

• ウィジェット全体に影響を与えるため、統一感のあるデザインが実現できる
• モダンな外観の変更が手軽に適用でき、ユーザーの視覚的満足度を高める

境界線および影の設定

各子ウィンドウに境界線やドロップシャドウの効果を追加することで、立体感や奥行きのあるデザインにすることが可能です。

QtのQGraphicsDropShadowEffectなどのエフェクトを利用することで、ウィンドウ自体に視覚的なアクセントをつけることができます。

これにより、ユーザーはウィンドウの区切りや階層関係をより直感的に理解できるようなデザインに仕上げることができます。

ユーザー操作性向上のための調整

アクション機能の統合

各ウィンドウに対して、ファイルの保存や印刷などのアクションを統合することで、ユーザーの利用シーンに合わせた機能拡張が行えます。

ボタンやショートカットキーと連携させると、より快適な操作体系となり、UXの向上につながります。

アクション機能を適切に配置することで、ユーザーは目的の操作を迅速に実行できるようになるため、アプリケーション全体の使い勝手が向上します。

メニューやツールバーとの連携

QMainWindow内でメニューやツールバーを活用すれば、ウィンドウ操作に必要な各種機能を一元的に管理できます。

たとえば、「ウィンドウの並べ替え」や「閉じる」などのアクションを並べることで、ユーザーはすぐに目的の操作にアクセスできます。

ツールバーと連携させることで、頻繁に利用される機能を視覚的かつ操作しやすい形に配置できるため、使い勝手が大幅に改善されます。

エラーハンドリングとパフォーマンス最適化

よくある問題と対処法

ウィンドウ管理で発生するエラーケース

ウィンドウ操作を行う際、意図しない動作やレイアウト崩れ、メモリリークなどの問題が発生することがあります。

たとえば、子ウィンドウの削除時に適切なメモリ管理が行われなかった場合、リソースが無駄に消費される可能性があります。

こうしたケースを防ぐため、親子関係に基づいた自動メモリ管理や、削除前後の状態確認に気を配る必要があります。

シグナル接続時の注意事項

シグナルとスロットの接続が正しく行われなかった場合、期待したタイミングでイベントが発生しなかったり、重複した動作が実行されたりすることがあります。

接続時には、シグナルの送出元や受け取り側のオブジェクトが正しく生存しているか、またはライフサイクルが適切に管理されているかをよく確認することが重要です。

また、ラムダ式を用いる場合には、変数のキャプチャ方法にも注意を払うとよいでしょう。

パフォーマンス向上のための設定

リソース管理とメモリ効率

多数の子ウィンドウを同時に利用する場合、リソース管理が重要な課題となります。

Qtの親子機構を活用すれば、自動でメモリ管理が行われ、不要なウィンドウの解放もスムーズに進めることができます。

また、必要なタイミングで不要な子ウィンドウを削除する実装や、動的にウィンドウを生成・破棄する設計を工夫すると、全体としてのパフォーマンス向上につながります。

表示更新の最適化手法

ウィンドウ配置の変更時や、頻繁に画面が更新されるケースでは、描画負荷が高くなる恐れがあります。

このような場合、再描画をまとめて行う「バッチ更新」や、必要最小限の領域のみ再描画する「部分更新」などの技法を活用することで、パフォーマンスの向上が期待できます。

適切なタイミングでupdateメソッドやrepaintメソッドを呼び出す設計にすることで、ユーザーインターフェース全体の応答性が改善されます。

まとめ

今回の記事では、Qtを利用したMDIアプリケーション向けのQMdiAreaの基本構造から子ウィンドウの追加・削除、操作のコントロール、さらにはウィンドウの配置やスタイル設定、シグナルやイベントの管理について詳しく紹介しました。

さまざまな表示モードや操作機能を上手に組み合わせることで、ユーザーにとって直感的で使いやすいアプリケーションを構築する手法が理解できたかと思います。

各機能をバランス良く組み合わせ、エラーハンドリングやパフォーマンスの最適化にも気を配ると、より洗練されたユーザー体験が提供できるでしょう。
