【C++】OpenCVで実現するテクスチャマッピング：画像変換と実装ステップの基本

2025-04-22更新日: 2025-04-22

C++とOpenCVを活用すれば、柔軟なテクスチャマッピングが可能です。

OpenCVのcv::imreadやcv::warpPerspectiveなどの関数で画像を読み込み、座標変換を実施し、対象の表面に画像を貼る作業をシンプルに実現できます。

シンプルなコードで高度な画像操作を体感できる点が魅力です。

目次から探す

テクスチャマッピングの基本理解
数学的背景とアルゴリズムの基礎
- 座標変換の原理
- 数式を用いた技術解析
実装処理と技術的詳細
- 画像読み込みと前処理
- 画像変換処理の実装
パフォーマンス向上とエラーチェック
- 効率化の手法
- デバッグとエラー検知
応用事例と将来的展望
- 実務での利用シーン
- 今後の技術進化
まとめ

テクスチャマッピングの基本理解

テクスチャマッピングとは

テクスチャマッピングは、3Dオブジェクトの表面に2D画像を貼り付け、視覚表現をリッチにする技術です。

画像をそのまま配置するだけでなく、対象の面に合わせた変形や変換が必要になります。

これにより、現実感のある表現や、仮想空間でのリアリティを高める目的が実現できます。

画像変換処理の概要

画像変換処理は、入力された2D画像の座標を変換し、目的の形状や視覚効果を反映するための工程です。

特にテクスチャマッピングでは、対象となる面の形状に合わせた対応点を決定し、変換行列を算出して画像全体をマッピングします。

計算されたホモグラフィ行列やパースペクティブ変換が活用され、自然な見た目に仕上げるためのアルゴリズムが組み込まれています。

OpenCVとC++の連携ポイント

OpenCVは、画像処理やコンピュータビジョンに特化したライブラリです。

C++との連携により、効率的な画像処理が実現し、リアルタイムに近い処理速度が得られます。

cv::imread関数で画像を読み込み
cv::getPerspectiveTransformやcv::warpPerspective関数で変換行列の算出および画像変換を実施

ユーザーが柔軟にアルゴリズム改善や、パラメータ調整を行える点で利便性が高いです。

数学的背景とアルゴリズムの基礎

座標変換の原理

対象となる平面上の各座標を、変換行列を用いて別の座標系へ写すことが座標変換です。

これにより、画像上の任意の点の位置が新たな座標系でどのように表現されるかが決まります。

基本となる考え方は、線形変換の連続と、変換の順序や比率の調整にあります。

ホモグラフィ行列の計算

ホモグラフィ行列は、対応する4点以上の座標間の変換関係を表現する3×3の行列です。

行列の一般的な形は以下のように表されます。

$H = [\begin{matrix} h_{11} & h_{12} & h_{13} \\ h_{21} & h_{22} & h_{23} \\ h_{31} & h_{32} & h_{33} \end{matrix}]$

この行列を用いれば、ある点 $(x, y)$ を対応する新しい点 $(x^{'}, y^{'})$ に変換することができ、以下の式が適用されます。

$[\begin{matrix} x^{'} \\ y^{'} \\ w \end{matrix}] = H [\begin{matrix} x \\ y \\ 1 \end{matrix}]$

最終的に正規化して $(x^{'} / w, y^{'} / w)$ として変換を実現します。

パースペクティブ変換の理論

パースペクティブ変換は、遠近法をシミュレートするために用いられます。

対象の面がカメラから遠ざかるほど小さく見える現象を、数学的に再現するためのアプローチです。

ホモグラフィ行列による変換は、パースペクティブ効果を正確に反映できるため、複雑な形状への画像貼り付けや、カメラ視点の変更時に非常に有効です。

数式を用いた技術解析

$Homography$ の定義

$Homography$ は、画像平面間の対応関係を定義する数学的手法で、以下の式で示されます。

$x_{i}^{'} = \frac{h_{11} x_{i} + h_{12} y_{i} + h_{13}}{h_{31} x_{i} + h_{32} y_{i} + h_{33}}, y_{i}^{'} = \frac{h_{21} x_{i} + h_{22} y_{i} + h_{23}}{h_{31} x_{i} + h_{32} y_{i} + h_{33}}$

この式を使って、各点の変換が計算され、画像全体の変換が実現されます。

$Warp Perspective$ の数学的モデル

$Warp Perspective$ は、上記のホモグラフィ行列を活用して、画像全体の変換を行う手法です。

変換処理は以下の式でまとめられます。

$[\begin{matrix} x^{'} \\ y^{'} \\ w \end{matrix}] = M [\begin{matrix} x \\ y \\ 1 \end{matrix}]$

ここで、 $M$ はホモグラフィ行列と同様の役割を果たし、各ピクセルの位置を新たな座標系に移し替えます。

変換後は $w$ で正規化を行い、実際の表示位置 $(x^{'} / w, y^{'} / w)$ を得ます。

実装処理と技術的詳細

画像読み込みと前処理

画像フォーマットの選定

画像フォーマットは、利用するアプリケーションや処理内容に応じて選びます。

JPEGやPNGは一般的に使用され、特にPNGは透過情報が扱えるため、テクスチャとして利用する際に便利です。

各フォーマットには圧縮の仕組みや色空間の違いがあるため、目的に合わせた選定が必要です。

前処理における画像正規化

画像の正規化は、明るさやコントラストの調整、ノイズ除去などが含まれます。

前処理により、変換後の画像品質が向上するため、必要な手順を事前に実施しておくとスムーズなテクスチャマッピングが可能です。

例えば、以下の手順を取り入れると良いでしょう。

ガウシアンフィルタによる平滑化
コントラスト補正による画質向上

画像変換処理の実装

変換マトリクスの生成方法

以下は、C++とOpenCVを使用して変換マトリクスを生成し、画像変換を実行するサンプルコードです。

コード中の変数名は英語で記述し、コメントは日本語で説明しています。

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>
int main() {
    // texture.jpgという名前の画像を読み込む
    cv::Mat srcImage = cv::imread("texture.jpg");
    if(srcImage.empty()){
        std::cerr << "画像が読み込めませんでした" << std::endl;
        return -1;
    }
    // 画像の4隅の座標を設定(左上、右上、右下、左下)
    std::vector<cv::Point2f> srcPoints = { {0, 0}, {static_cast<float>(srcImage.cols - 1), 0},
                                            {static_cast<float>(srcImage.cols - 1), static_cast<float>(srcImage.rows - 1)},
                                            {0, static_cast<float>(srcImage.rows - 1)} };
    // 変換後の4点を任意に設定(実際の対象面に合わせて調整が必要)
    std::vector<cv::Point2f> dstPoints = { {50, 50}, {static_cast<float>(srcImage.cols - 50), 30},
                                            {static_cast<float>(srcImage.cols - 30), static_cast<float>(srcImage.rows - 30)},
                                            {30, static_cast<float>(srcImage.rows - 50)} };
    // ホモグラフィ行列を計算する
    cv::Mat homographyMatrix = cv::getPerspectiveTransform(srcPoints, dstPoints);
    // 変換後の画像を格納するMat変数を定義
    cv::Mat dstImage;
    // warpPerspectiveにより画像変換を実施する
    cv::warpPerspective(srcImage, dstImage, homographyMatrix, srcImage.size());
    // 変換前後の画像を表示する
    cv::imshow("Original Image", srcImage);

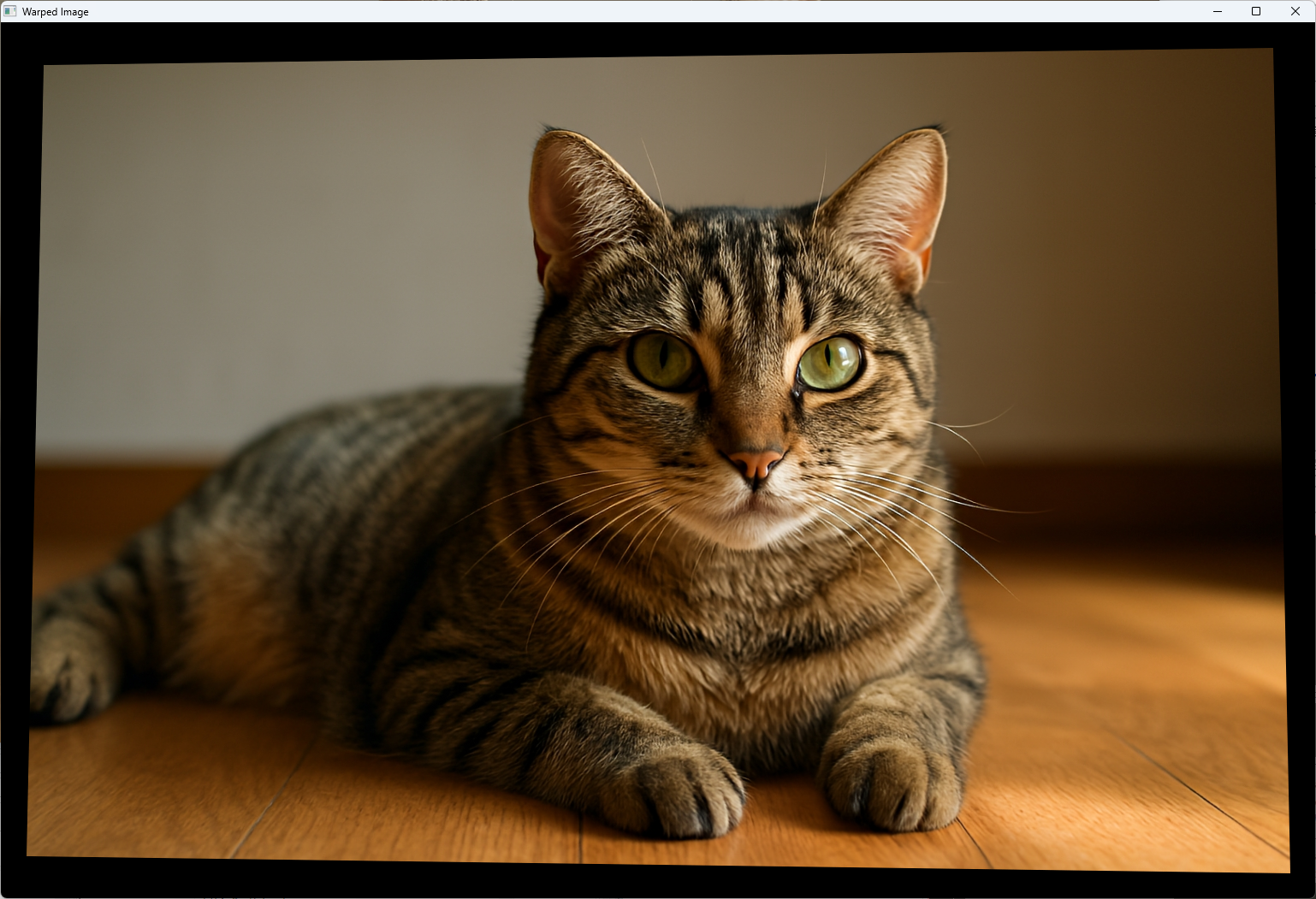

    cv::imshow("Warped Image", dstImage);
    cv::waitKey(0);
    return 0;
}

このサンプルコードは、OpenCVのimread関数で画像を読み込み、対応する4点からホモグラフィ行列を算出してwarpPerspective関数を使い画像変換を実施しています。

変換後の画像を利用することで、テクスチャを3Dモデルなどにマッピングするための準備が整います。

マッピングアルゴリズムの流れ

テクスチャマッピングのアルゴリズムは、以下のステップで進められます。

画像の読み込みと前処理を実施
対象面の対応点の設定を行い、変換行列を計算
計算したホモグラフィ行列を使用してwarpPerspective関数で画像変換
変換後の画像を各種アプリケーションに応用

各ステップは、目的に応じたパラメータの調整や、エラー検出の仕組みとともに組み込むことで、柔軟な実装が可能となります。

パフォーマンス向上とエラーチェック

効率化の手法

最適化された関数呼び出し

OpenCV内部では、C++の最適化が進んでおり、メモリアクセスや演算処理が高速化されています。

例えば、画像全体ではなく関心領域(ROI)を指定して処理することで、余計な計算を避ける手法が活用できます。

また、画像のリサイズやサンプリングを前処理で行うと、全体の処理時間が短縮することも期待できるです。

並列処理の活用ポイント

並列処理を活用することで、複数コアを利用した効率的な計算が可能になります。

OpenCVの内部では、TBBやOpenMPが利用されるケースがある
マルチスレッドを意識して、ピクセル単位の処理や変換行列の適用部分で分割して計算すると、全体のパフォーマンスが向上します

これにより、リアルタイム性が求められるアプリケーションでもスムーズな動作が期待できます。

デバッグとエラー検知

エラー検出の手法

エラー検出は、画像の読み込み時や変換処理の各段階で必ず実施する必要があります。

cv::imreadやcv::warpPerspectiveの戻り値のチェック
変換行列の数値の妥当性確認
例外処理を組み込み、異常発生時に適切なメッセージを出力する仕組み

これらを実装することで、後続の処理に悪影響が及ばないように管理できます。

ログ解析のアプローチ

ログ解析は、エラーや処理の詳細を追跡するために重要な役割を担います。

コンソールへの出力を活用するほか、外部ログファイルに記録する方法も有効です
OpenCVが出力するメッセージをキャッチして、エラーの原因特定やデバッグに役立てる仕組みを整えると、ロバストなアプリケーション構築が可能となります

応用事例と将来的展望

実務での利用シーン

AR技術との連携事例

AR技術では、実際の映像に仮想コンテンツを重ね合わせる際にテクスチャマッピングが重要な役割を果たします。

スマートフォンやタブレットのカメラ映像に合わせて、仮想オブジェクトの表面に動的なテクスチャを適用
現実空間と仮想物体の融合により、ユーザーに直感的な操作感を提供

これにより、より魅力的なユーザー体験の構築が可能になります。

画像合成への応用例

画像合成では、異なるソースの画像を組み合わせることで、新しい映像や写真を制作します。

複数の画像から必要な部分だけを切り出し、別の画像にマッピングして合成
ポスターや広告、映像制作において、現実的な合成結果を得るために役立ちます

この手法は、クリエイティブな表現の幅を広げるためのツールとして利用されています。

今後の技術進化

OpenCVの新機能との統合

OpenCVは、常に新しい技術やアルゴリズムが追加され、進化を続けています。

Contribモジュールの活用により、機械学習や深層学習と組み合わせた高度な画像解析が可能に
GPUアクセラレーションによって、より大規模な画像処理をリアルタイムで実現する技術も注目されています

これらの新機能を取り入れることで、テクスチャマッピングの精度や処理速度が向上する可能性があります。

C++最新機能による改善策

C++の最新の規格では、コードの安全性や効率性を向上させる機能が次々と導入されています。

ラムダ式、スマートポインタ、範囲forループなど新しい機能の活用により、コードの可読性が大幅に向上
標準ライブラリのマルチスレッド機能を利用することで、並列処理の効率的な実装が可能

これにより、アルゴリズムの高速化やメンテナンス性の高い開発が期待でき、応用範囲が拡大しています。

まとめ

今回の記事では、C++とOpenCVを活用したテクスチャマッピングの基本から実装方法、さらに数学的背景まで幅広い内容を取り上げました。

技術の原理や数式による解析、具体的な実装例を用いた流れを解説することで、テクスチャマッピングの全体像を柔らかな文体で説明しました。

これにより、今後の実装や応用シーンでの活用に向けた知識の整理や、パフォーマンス改善、エラー検知のアプローチが参考になると期待できます。

記事内で紹介した内容が、皆さんの日々の開発や新たな技術挑戦のヒントとなれば嬉しく思います。
