【C++】OpenCVを使った光学的欠陥補正：画像明るさムラの効果的な修正法

2025-04-27更新日: 2025-04-27

C++とOpenCVを利用した光学的欠陥補正は、画像を均一な輝度に近づける目的で行われる処理でです。

入力画像を小さなブロックに分割し、各ブロックの平均輝度を計算後、全体の平均値との差分を求めます。

補正マップを生成し、cv::resizeによる滑らかな補間を加えることで、明るさのムラが軽減される仕組みです。

目次から探す

光学的欠陥補正の基本処理フロー
C++とOpenCVの実装ポイント
パフォーマンス評価と改善策
- パラメーター調整の影響
- 計算速度とリソース管理
エラー対策と検証手法
- 入力画像の前処理チェック
- 補正結果の評価方法
他手法との比較と応用展開
- 従来手法との違いと優位性
- 応用シーンと拡張可能性
まとめ

光学的欠陥補正の基本処理フロー

ブロック分割と輝度算出

画像のブロック分割方法

画像全体の均等な領域に分割するために、例えば32×32ピクセル単位のブロックに分割します。

画像の高さや幅がブロックサイズで割り切れない場合の余り部分にも対応できるよう、最後のブロックは実際の画像サイズに合わせる工夫を行います。

分割の際には、各ブロックごとにピクセルの範囲を特定する処理が必要になるため、以下のような手順が有効です。

画像の行数と列数を取得する
ブロックサイズで割り、必要なブロック数を算出する
ループを回しながら、各ブロックの開始位置と終了位置を計算する

各ブロックの平均輝度計算

分割した各ブロックごとに平均輝度を計算するため、cv::mean関数などを利用します。

ブロック内の全ピクセルの輝度値を合算し、画素数で割った値を平均値として取得します。

また、平均輝度の計算は画像の補正を行う上での基準値となるため、精度を高く保つために浮動小数点型を使用することが望ましいです。

各ブロックの領域を切り出す
その領域に対して輝度値の平均を算出する
得られた値をブロック毎のマトリックスに格納する

補正マップの生成

輝度差の算出

各ブロックの平均輝度値と、全体の平均輝度との違いを算出します。

全体の平均は画像全体の明るさの基準となるため、各ブロックの輝度との差を計算して、輝度の不均一性を数値化します。

その際、数学的には以下のような式を用いることが一般的です。

$Δ L (i, j) = L_{b l o c k} (i, j) - L_{g l o b a l}$

ここで、 $Δ L (i, j)$ はブロックinline-latex\)における輝度差、 $L_{b l o c k} (i, j)$ はそのブロックの平均輝度、 $L_{g l o b a l}$ は画像全体の平均輝度を意味します。

インターポレーションによる補正マップ作成

計算されたブロックごとの輝度差を用いて、元の画像と同じサイズの補正マップを作成します。

具体的には、cv::resize関数などでブロックマップを画像サイズに拡大し、各ピクセルに対して補正値を適用できるようにします。

このインターポレーション処理により、離散的なブロック間の差異をスムーズに補正することが可能になります。

ブロック分割で得られた輝度差行列を作成
cv::resizeを使用し、対象画像と同一のサイズに補正マップを拡大
できた補正マップを画像補正に活用する

補正適用による画像処理

輝度ムラの補正手法

補正マップを生成した後、元の画像からそのマップを引く手法が一般的です。

輝度ムラの部分だけを目立たなくするために、補正マップと画像の値を適切に調整する必要があります。

以下の手順で実装することができます。

画像を浮動小数点型に変換し、計算精度を高める
補正マップを引くことで輝度の不均一性を除去
結果の値を適切な型に変換し、再び画像データとして扱う

数値型変換と演算の留意点

処理途中で数値型変換を行い、整数型と浮動小数点型のミスマッチによる誤差が発生しないよう注意が必要です。

特に、cv::Mat::convertToを利用する際は、変換先の型とスケーリング係数に気を付ける必要があります。

また、演算の際には、加算・減算の順序やオーバーフローに対する対策を十分に行います。

入力画像の型に合わせたキャストが必要
演算前後の値域をチェックする
浮動小数点演算時の誤差を最小限に抑える

C++とOpenCVの実装ポイント

OpenCVライブラリの利用

カラースペース変換の処理

カラー画像の処理を行う場合、まずcv::cvtColorを利用し、カラー画像からグレースケール画像に変換します。

グレースケール化することで、輝度値の計算がシンプルになり、処理速度の向上にも寄与します。

例えば、以下のコード例を参考にしてほしいです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 画像の読み込み
    cv::Mat image = cv::imread("input.jpg");
    if (image.empty()) {
        std::cerr << "画像の読み込みに失敗しました" << std::endl;
        return -1;
    }
    // カラー画像をグレースケールに変換
    cv::Mat grayImage;
    cv::cvtColor(image, grayImage, cv::COLOR_BGR2GRAY);
    // 処理結果の表示
    cv::imshow("Gray Image", grayImage);
    cv::waitKey(0);
    return 0;
}

(実際の実行結果として「Gray Image」ウィンドウにグレースケールの画像が表示されます)

平均輝度算出関数の活用

各ブロックの平均輝度を取得する際、cv::mean関数を利用すると便利です。

この関数は、指定した領域全体の輝度の平均値を算出する機能があり、シンプルなコードで輝度計算が行えます。

実際のコードでは、ブロック領域に対してcv::Scalar meanValue = cv::mean(roi);という処理を用います。

画像行列操作の工夫

cv::Matの基本操作

OpenCVの画像データはcv::Mat型で扱われ、ピクセル単位の操作や領域の切り出しが容易です。

特に、行と列の範囲を指定するcv::Rangeを使用すると、任意の領域を抽出することができ、ブロック分割にも適しています。

また、at<型>を活用することで、アクセスの際の型を明示的に指定できるため、計算精度や安全性が向上します。

数値演算と型変換の注意事項

画像処理の中では、整数型から浮動小数点型への変換が頻繁に発生するため、正しい型の選択が求められます。

以下の事項に注意するとよいです。

入力画像の型がCV_8UC1の場合、輝度計算にはCV_32FC1への変換が必要
演算後、画像を元の型に戻す際は、convertTo関数を使用
演算中にオーバーフローや丸め誤差が発生しないよう、適切なスケールファクタを設定

補正アルゴリズムの実装戦略

ブロック処理の最適化

ブロックごとの平均輝度計算を効率的に行うために、ループ処理の最適化やキャッシュ効率の向上が求められます。

実装時には、各ブロックの領域を一度に取得できる方法を採用するほか、場合によっては複数スレッドで並列処理する手法も検討できます。

ループの回数を必要最小限に抑える
各ブロックの切り出しを効率化するアルゴリズムを採用する
並列処理ライブラリ(OpenMPなど)との連携を検討する

補正マップ生成のアルゴリズム詳細

補正マップ生成では、ブロックごとの輝度差を元に全画像サイズの補正マップを作成するプロセスが重要です。

ここでは、インターポレーションを利用して連続性を持たせると共に、端部の補正にも注意を払う必要があります。

数学的な補間手法としては、双線形補間や三次補間が一般的に利用され、これらの手法を用いることで違和感のない補正が行えます。

ブロックごとのデータを連続データに変換するための補間
補間の際の補正パラメーターの調整
変換後のマップと元画像の整合性を保つ手法の確認

パフォーマンス評価と改善策

パラメーター調整の影響

ブロックサイズと計算精度の関係

ブロックサイズの設定は、処理精度と計算速度に直接影響します。

小さいブロックサイズは詳細な情報を記録できるものの、計算量が増加する傾向にあります。

大きいサイズは計算速度が向上する反面、輝度ムラの細かな部分が無視される可能性があります。

適切なブロックサイズの選択は、実際の画像と環境に応じてパラメーター調整が必要です。

小さいブロックサイズ：高精度計算、計算コスト増
大きいブロックサイズ：高速処理、若干の補正精度低下

インターポレーション手法の選択基準

補正マップ生成時のインターポレーション手法は、双線形補間やバイキュービック補間などがあります。

双線形補間は計算コストが低く、処理速度を重視する場合に有効です。

一方、バイキュービック補間は補正結果が滑らかで、画質面で有利ですが、計算負荷が高い点に注意が必要です。

用途に応じた選択と、必要に応じてパラメーターを細かく調整することが推奨されます。

計算速度とリソース管理

並列処理への展開可能性

画像処理の各ブロックごとの計算は基本的に独立して実施可能なため、並列処理が有効です。

OpenMPやTBB、C++17以降の標準ライブラリの並列アルゴリズムを利用することで、処理時間を大幅に短縮できます。

並列化する際には、メモリの競合や同期の問題にも気を付ける必要があります。

並列計算による全体処理時間の短縮
スレッド間のデータ競合を避ける設計
プロファイリングツールを使用し最適化を検証

メモリ効率向上の手法

大きな画像や多くの処理を実行する際には、メモリ管理が重要です。

必要に応じて、画像データのキャッシュ最適化や、不要な中間変数の解放を早めに行う工夫が求められます。

特に、cv::Matの参照カウンタ機能を理解し、コピー処理を極力避けることがポイントです。

内部バッファの再利用
演算中の中間結果を最小限に抑える
メモリリーク防止のための確実なリソース解放

エラー対策と検証手法

入力画像の前処理チェック

異常値検出と対処方法

処理前に画像が正しく読み込まれているかを確認することは非常に重要です。

例えば、画像が空だったり、ファイル形式がサポートされていない場合、処理は中断する必要があります。

また、各ブロックにおいて極端な輝度値が見つかった場合は、統計的な手法で異常と判断し、補正値を慎重に設定する工夫が必要です。

画像の有無と形式のチェック
各ブロックに対する輝度値の正常性評価
異常値を検出した際の適切なエラーメッセージの出力

不適切なブロック分割の問題点

画像のサイズとブロックサイズの不整合により、正確な分割が行えない場合もあります。

例えば、ブロックの端部分でサイズが足りない場合、別途処理が必要になるケースがあります。

このような問題が発生した場合は、ブロック毎のサイズを動的に調整し、正確な領域の取得を行うように工夫します。

画像の端部処理の別ルーチンの実装
不足領域への特別な補正設定
例外処理による不整合時の自動調整

補正結果の評価方法

輝度分布の統計的評価

補正後の画像の輝度分布を統計的に評価することで、処理の有効性を数値化できます。

具体的には、ヒストグラムを作成し、平均値や分散、標準偏差を求めるなどの方法が考えられます。

その結果により、処理前後の輝度分布の違いを比較し、補正効果を客観的に判断することができます。

ヒストグラムの作成と解析
輝度分布の平均、分散、標準偏差の計算
補正前後の数値比較による評価

品質評価指標による検証

画像の品質評価には、補正後の画像が人間の目で見て自然かどうかを数値化した指標を活用する場合があります。

例えば、構造類似度 (SSIM) やピーク信号対雑音比 (PSNR) などの指標が利用されることが多いです。

これらの数値が改善している場合、補正効果が高いと判断することが可能になります。

SSIM、PSNRなどの指標算出
補正前後の指標比較
画像品質の総合評価の実施

他手法との比較と応用展開

従来手法との違いと優位性

光学的欠陥補正手法の比較

従来の方法と今回のアルゴリズムを比較すると、

従来手法は単純な平滑化フィルタを適用する場合が多く、局所的な輝度偏差を十分に補正できないことがある
今回のブロック分割と補正マップ生成による手法は、局所領域の輝度情報を細かく反映でき、より精度の高い補正が期待できる

このように、細かい領域ごとの評価が可能になるため、実際の画像における細かなムラを効果的に改善できる点が大きな強みといえます。

補正効果の定量的評価

実際の評価実験では、補正前後の画像に対して平均輝度、分散、SSIM、PSNRといった指標を求めることで、

各手法の効果を数値に落とし込むことが可能です。

この数値的評価を通じて、今回の手法の有用性と改良点を明確にすることが期待されます。

応用シーンと拡張可能性

他画像処理手法との連携

画像の光学的欠陥補正が有効なケースは、医療画像、監視カメラ映像、産業用検査画像など多岐に渡ります。

他の画像処理技術と組み合わせることで、

前処理として輝度ムラを解消
後処理で輪郭抽出やエッジ検出の精度向上

など、総合的な画像処理フローにおいて重要な役割を果たすことができるので、連携の幅は広いです。

今後の発展可能な実装例

補正アルゴリズムの基本形はシンプルですが、

ブロックサイズ自動調整機能
動的環境におけるリアルタイム処理
深層学習との併用によるさらに高精度な補正

などの領域に発展させることが可能です。

具体的な実装例として、下記のサンプルコードが参考になるでしょう。

#include <opencv2/opencv.hpp>
#include <cmath>
#include <iostream>
// 画像の光学的欠陥補正を行う関数
void unevenLightCompensate(cv::Mat& image, int blockSize) {
    if (image.channels() == 3) {
        // カラー画像の場合、グレースケールに変換
        cv::cvtColor(image, image, cv::COLOR_BGR2GRAY);
    }
    // 全体の平均輝度を計算
    double globalAvg = cv::mean(image)[0];
    // ブロック数を計算
    int rows_new = std::ceil((double)image.rows / blockSize);
    int cols_new = std::ceil((double)image.cols / blockSize);
    cv::Mat blockAvg = cv::Mat::zeros(rows_new, cols_new, CV_32FC1);
    // 各ブロックごとに平均輝度を算出
    for (int i = 0; i < rows_new; i++) {
        for (int j = 0; j < cols_new; j++) {
            int rowStart = i * blockSize;
            int rowEnd = (i+1) * blockSize;
            rowEnd = (rowEnd > image.rows) ? image.rows : rowEnd;
            int colStart = j * blockSize;
            int colEnd = (j+1) * blockSize;
            colEnd = (colEnd > image.cols) ? image.cols : colEnd;
            cv::Mat roi = image(cv::Range(rowStart, rowEnd), cv::Range(colStart, colEnd));
            double localAvg = cv::mean(roi)[0];
            // ブロックの平均輝度から全体平均を引く
            blockAvg.at<float>(i, j) = (float)(localAvg - globalAvg);
        }
    }
    // 補正マップを元の画像サイズにリサイズ
    cv::Mat correctionMap;
    cv::resize(blockAvg, correctionMap, image.size(), 0, 0, cv::INTER_CUBIC);
    // 画像を浮動小数点型に変換して補正を適用
    cv::Mat imageFloat;
    image.convertTo(imageFloat, CV_32FC1);
    cv::Mat correctedImage = imageFloat - correctionMap;
    // 結果を8ビットに変換
    correctedImage.convertTo(image, CV_8UC1);
}
int main() {
    // 画像の読み込み
    cv::Mat image = cv::imread("input.jpg");
    if (image.empty()) {
        std::cerr << "画像読み込みエラー" << std::endl;
        return -1;
    }
    // 補正関数の呼び出し
    unevenLightCompensate(image, 32);
    // 補正結果の表示
    cv::imshow("Corrected Image", image);
    cv::waitKey(0);
    return 0;
}

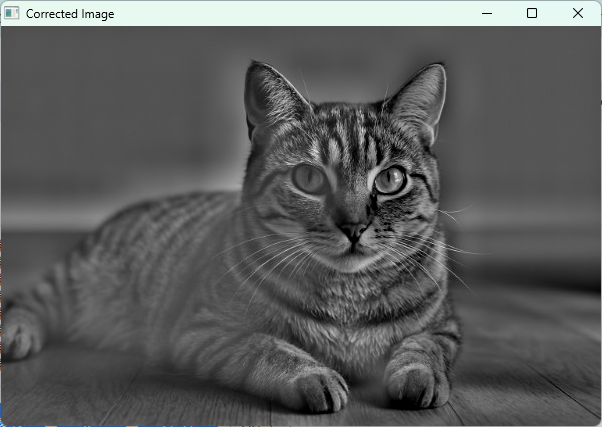

(実行すると「Corrected Image」ウィンドウに光照不均一性が補正された画像が表示されます)

上記のサンプルコードは、画像のブロック分割、各ブロックの平均輝度計算、補正マップの生成および画像への補正適用を一通り実現しています。

コード内のコメントは、各処理の意味を理解しやすくするために記載してあるので参考にしてみてください。

まとめ

全体を通して、ブロック単位で明るさを評価する手法は、細かい輝度ムラの補正において大変有効です。

C++とOpenCVの組み合わせにより、効率的な画像処理が実現でき、補正アルゴリズムの最適化や並列処理など、多彩な改良の可能性も見受けられます。

各種パラメーターの調整や、異常値チェックなど、実用における工夫を取り入れることで、より品質の高い画像処理が実現できると感じます。
