[C++] OpenCVを使ったヒートマップ作成｜画像解析に役立つ実践例

2025-04-26更新日: 2025-04-26

C++とOpenCVを利用することで、グレースケール画像に対して簡単にヒートマップが作成できることが分かりました。

applyColorMap関数を使い、画像の強度に応じた色変換が可能です。

シンプルな実装で画像解析や視覚化の効果が得られる点が魅力です。

目次から探す

ヒートマップの基本

ヒートマップの定義と用途

ヒートマップは、画像の各ピクセルの強度に合わせて色を追加する機能で、視覚的に特徴を強調するために利用されます。

カラフルなグラデーションを用いることで、データの濃淡や密度が一目で分かるようになります。

たとえば、医用画像の解析や熱画像の表示、統計データの可視化など、さまざまなシーンで役立ちます。

カラーマッピングの仕組み

カラーマッピングは、グレースケールの各値に対して特定の色を割り当てるプロセスです。

これにより、単調な輝度値だけでは分かりにくい特徴が、色変化によって直感的に認識できるようになります。

実際のアプリケーションでは、入力データの強度を読み取り、定義済みのカラーパレットに合わせて色を充填する仕組みを利用します。

RGBカラースケールとの違い

RGBカラースケールは、赤、緑、青の3色の組み合わせで色を表現します。

これに対してヒートマップは、データの低から高までの連続した変化を表現するために、一つのスケール上で色が変化するよう工夫されます。

RGBは主に表示用の色指定に用いられるのに対して、ヒートマップは解析対象の情報を視覚化することに重きを置いています。

ヒートマップに適したカラーパターン

ヒートマップは、温かみのある色から冷たい色までグラデーションがあるパターンを採用することが多いです。

例えば、青から赤への変化は低い値と高い値の差を明確にするために効果的です。

目的や対象とするデータに応じて、彩度や明度を調整することで、より直感的な解析が可能になります。

画像前処理のポイント

画像読み込みとグレースケール変換

画像解析では、入力画像がグレースケールの場合が多いです。

グレースケール画像は輝度のみで表現され、解析の対象が細かく管理しやすくなります。

OpenCVでは、cv::imread関数を使い、フラグにcv::IMREAD_GRAYSCALEを指定するだけで簡単にグレースケール変換が可能です。

画像正規化とスケーリング

画像全体の明るさやコントラストが偏っていると、ヒートマップ作成時のカラーマッピングに悪影響を及ぼすことがあります。

正規化とスケーリングを行うことで、データのレンジを整え、期待通りの結果が得やすくなります。

処理方法	内容	使用例
正規化	値を0～1の範囲に収める処理	学習前の画像調整、解析準備時
スケーリング	画像の大きさや値のレンジそのものを変更する処理	可視化や画像比較を行う際

データレンジの調整方法

データレンジの調整は、画像の最小値と最大値を基に線形変換を行う方法が一般的です。

これにより、画像全体の輝度分布を均一にし、カラーマッピングが効果的に機能するように作用します。

例えば、入力画像の各画素に対して、新しいレンジを割り当てる数式

$I^{'} = \frac{(I - I_{m i n}) \cdot (n e w_{m a x} - n e w_{m i n})}{I_{m a x} - I_{m i n}} + n e w_{m i n}$

を用いる方法があります。

輝度の再マッピング手法

輝度の再マッピングでは、画像内に偏りがある場合、ユーザーが重要な部分を強調して見るために明るさの再配置が行われます。

ヒストグラム均等化やガンマ補正などの手法を使用することで、局所的な輝度のバランスが整い、解析の精度を高めることが可能になります。

OpenCVのapplyColorMap機能の詳細

関数の概要と主要パラメータ

OpenCVのcv::applyColorMap関数を利用すると、グレースケール画像に対して簡単にカラーマッピングを施すことができます。

関数は、入力画像、出力画像、そして適用するカラーマップの種類といったパラメータを受け取ります。

たとえば、cv::COLORMAP_JETを指定することで、青から赤へのグラデーションが適用され、データの強度差が視覚的に判別しやすくなります。

利用可能なカラーマップの種類

OpenCVでは、複数のカラーマップが用意され、ユーザーの意図や目的に合わせて選択が可能です。

代表的なものを以下に示します。

cv::COLORMAP_JET
cv::COLORMAP_HSV
cv::COLORMAP_COOL
cv::COLORMAP_HOT

JETカラーマップの特性

cv::COLORMAP_JETは、色相が青から赤に連続して変化するカラーマップです。

色の段階が豊かで、データの違いをはっきりと示すため、多くのヒートマップで採用されています。

特に温度や密度の違いなど、段階的な変化を表現するのに適しています。

HSVやCOOLなどの比較

cv::COLORMAP_HSVは色相、彩度、明度の情報を同時に利用して、滑らかな変化を実現します。

一方、cv::COLORMAP_COOLは、落ち着いた青とピンクのトーンが特徴で、微妙な差異を表現するのに有効です。

ユーザーの目で見やすく、解析対象の特徴に合わせたカラーマップを選ぶことが大切です。

カラーマップ選定のポイント

ヒートマップの視認性を高めるために、データの強度や分布に応じたカラーマップを選ぶ工夫が必要です。

例えば、極端な値の変化を強調するためには、コントラストが強いパレットが適しています。

また、全体のバランスを考慮して複数のカラーマップを試し、最も直感的な結果が得られるパターンを選択するのが良い方法です。

ヒートマップ作成の実装戦略

画像強度データの取得方法

画像から強度データを取得するためには、グレースケール画像のピクセル値に直接アクセスできる点が便利です。

OpenCVでは、各ピクセルの値を取得する関数が用意されているため、これらを利用して必要なデータを抽出することができます。

ピクセルの輝度を元に、後続のカラーマッピング処理へ渡す準備を整えることがポイントです。

カラーマッピング処理の流れ

カラーマッピング処理は、以下の流れで実行されます。

画像の読み込みとグレースケール変換
必要に応じた正規化やスケーリング処理
cv::applyColorMap関数によるカラーマップ適用
結果の表示や保存

この流れによって、元の画像から視覚的に豊かなヒートマップを生成します。

以下に、入力画像からヒートマップを生成するサンプルコードを示します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 画像をグレースケールで読み込む
    cv::Mat src = cv::imread("image.jpg", cv::IMREAD_GRAYSCALE);
    if (src.empty()) {
        std::cerr << "画像の読み込みに失敗しました" << std::endl;
        return -1;
    }
    // 画像の正規化処理(0から255の範囲に調整)
    cv::Mat normalized;
    cv::normalize(src, normalized, 0, 255, cv::NORM_MINMAX);
    // ヒートマップの作成(JETカラーマップを適用)
    cv::Mat heatmap;
    cv::applyColorMap(normalized, heatmap, cv::COLORMAP_JET);
    // 画像とヒートマップの表示
    cv::imshow("元画像", src);
    cv::imshow("ヒートマップ", heatmap);
    cv::waitKey(0);
    return 0;
}

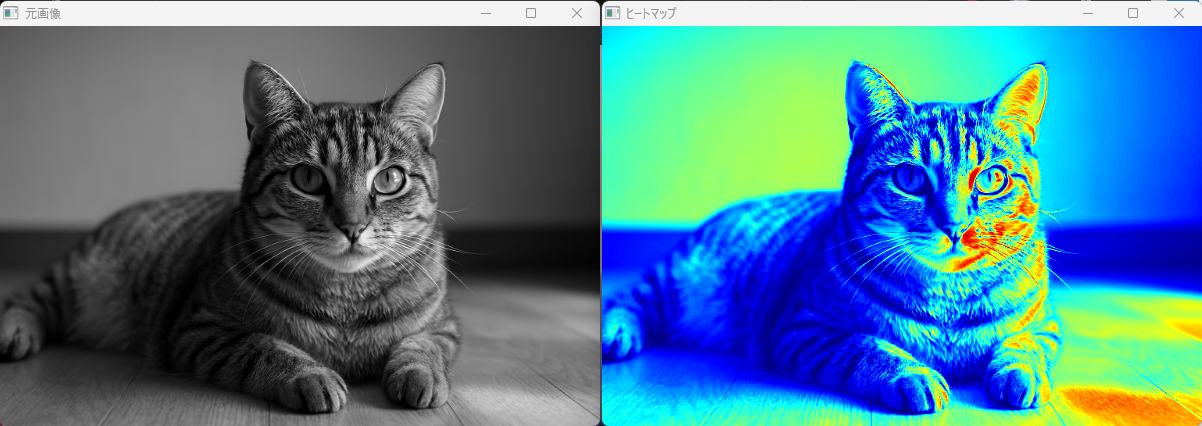

画像が正しく読み込めると、"元画像"にグレースケール画像が表示され、"ヒートマップ"にカラーマッピングが施された画像が表示されます。

画像データと色データの統合手法

ヒートマップ画像は、元画像の各ピクセルの輝度情報と適用した色データが合成されたものです。

こうすることで、画像上で色の変化から強度の差異が伝わりやすく、解析結果が直感的に理解できるようになります。

各段階でのデータの整合性を保ちながら、正確な統合処理を工夫することが肝心です。

出力結果調整の工夫

ヒートマップの出力結果は、画像全体の明るさ調整やコントラストの調整によってさらに最適化できる場合があります。

特に、局所的な情報が極端に強調されすぎる場合は、補正処理としてCLAHE(制限付き適応ヒストグラム均等化)などを組み合わせると、自然な仕上がりが得られることが多いです。

応用事例と展開可能性

画像解析への活用例

ヒートマップは、医学画像、衛星画像、セキュリティ映像など、さまざまな画像解析の分野で利用されます。

画像中の重要な領域や変化がひと目で確認できるため、異常検知やパターン認識に非常に効果的です。

たとえば、病変部位の特定や温度分布の解析など、幅広い分野での応用が期待できます。

ヒートマップ結果の評価方法

ヒートマップの効果を評価する際は、視覚的なチェックだけでなく、数値的な指標を用いる方法も効果的です。

以下のような評価基準を導入することで、出力結果の質を具体的に確認できます。

画像のコントラスト向上率
色相間の差分
ヒストグラム上の分布の均一性

これらの指標に基づいて、カラーマッピングのパラメータを微調整する工夫が求められます。

色分布最適化の工夫

ヒートマップが見栄え良く、かつ正確にデータを表現するためには、色分布の最適化が重要です。

場合によっては、輝度値の線形補正だけでなく、ガンマ補正や対数変換などの非線形補正を行うと、細かい差異がより明確に表現されることがあります。

ユーザーが意図する解析結果に合わせて、色の範囲や変化の度合いを調整する工夫が求められます。

効果検証のための指標

ヒートマップの精度や質を検証するために、以下の指標の活用が考えられます。

画像コントラストの変化率
色相の差分値
ヒストグラムのピーク数および分布の幅

これらのデータをもとに、どのカラーマッピングが最適かを判断したり、画像前処理の効果を数値化することができます。

解析結果の客観的な評価として、統計的手法を併用するのも一つの手段です。

エラー対策とパフォーマンス改善

画像データの異常検出方法

画像を扱う際は、ファイルの読み込み失敗やデータ破損が発生する可能性があります。

たとえば、cv::Matのempty関数を用いて画像が正しく読み込まれているかをチェックする方法があります。

エラーが発生した場合は、エラーメッセージを表示し、プログラムが安全に終了するような処理を取り入れると安心です。

高速処理のための工夫

大容量の画像やリアルタイム解析を行う場合、処理速度の向上が重要な課題となります。

適切な工夫を施すことで、パフォーマンスの向上が期待できます。

メモリ管理と負荷低減策

画像処理の際は、不要なデータのメモリ上での保持を避け、必要なタイミングで速やかに解放することが求められます。

また、キャッシュやバッファの適切な運用によって、計算負荷を抑える工夫を行うと、全体的な処理速度の向上につながります。

並列処理の活用可能性

マルチスレッドプログラミングやOpenCVの関数が提供する並列化オプションを利用することで、処理の高速化が期待できます。

たとえば、画像の各領域を分割して同時に処理する方法などを取り入れると、リアルタイムアプリケーションでもスムーズな動作が可能になります。

まとめ

今回の記事では、C++とOpenCVを用いたヒートマップ作成の手法について幅広く説明しました。

ヒートマップの基本やカラーマッピングの仕組み、画像前処理の重要性、さらに実装戦略や応用事例、エラー対策に加えてパフォーマンス改善の方法に触れました。

各トピックで紹介した内容が、実際の画像解析プロジェクトへ役立つ助けになれば嬉しいです。

今後、取得した知識を活用して、自身のプロジェクトに応じた工夫やアルゴリズムの改善に挑戦してみてください。
