【C++】OpenCVを活用した色空間変換の基本操作と実用テクニック

2025-04-26更新日: 2025-04-26

C++とOpenCVを組み合わせた色空間変換は、画像のBGR形式を任意の色空間に変更できる便利な機能です。

特にcv::cvtColorでHSVやグレースケールなどへの変換が行えるため、画像処理の幅が広がり用途に合わせた特徴抽出やフィルタリングが実現できます。

目次から探す

色空間変換の基本
- 色空間の定義と種類
- 色空間変換の処理フロー
OpenCVにおける色空間変換の仕組み
- cv::cvtColor関数の基本動作
- 内部処理とパラメータの役割
色空間変換の実践例とエラー対策
- 入力画像と出力画像の関係
- 誤変換事例とトラブルシューティング
色空間変換の活用シーン
- 画像解析における利用例
- 画像補正と視認性向上の応用
変換精度とパフォーマンス向上の調整ポイント
- 変換パラメータ最適化の原則
- 精度評価とテスト手法
まとめ

色空間変換の基本

色空間の定義と種類

色空間は画像の色を数値的に表現する仕組みで、各ピクセルの色の情報をどのように捉えるかを決める参考枠として広く用いられています。

たとえば、RGBは赤・緑・青それぞれの成分で表現する方法です。

また、OpenCVでは最初からBGRという順番で色が格納されており、よく見かける表現となっています。

さらに、HSVは色相、彩度、明度の情報を表現するため、特定の色の抽出やフィルタ処理に向いています。

下記の表にて主要な色空間の特徴を簡単に比較しています。

色空間	構成要素	特徴・用途
RGB	赤、緑、青	カメラ撮影やディスプレイで一般的に使用
BGR	青、緑、赤	OpenCVのデフォルトの順番
HSV	色相、彩度、明度	色抽出や画像認識、物体検出に有用
グレースケール	輝度	モノクロ画像処理、エッジ検出、輪郭抽出に適用

数字や記号の並びが複雑な場面では、各成分の意味を明確に理解することが求められます。

色空間ごとの特徴が違うため、アプリケーションごとに適切な選択をすることが重要です。

RGB、BGR、HSV、グレースケールの特徴比較

各色空間の特徴をもう少し詳しく見ていきます。

RGBは直感的であり、色の重なりがわかりやすいため、ディスプレイ出力などによく利用されます
BGRは、OpenCVのデフォルト形式で扱いやすいため、他のライブラリとの連携も考慮する際には注意が必要です
HSVは、明度の影響を受けにくいので、色の抽出処理やカラー追跡に適しています

たとえば、明るさの変化があっても色相がほぼ一定の場合、同じ色として識別しやすいです。

グレースケールは計算量が軽減される点でメリットがあり、エッジ検出やフィルタ処理の前段階として利用するケースが多いです

色空間変換の処理フロー

色空間変換では入力画像から出力画像まで、どのような手順で変更が行われるのか細かく確認する必要があります。

基本的なフローとしては、最初に入力画像のデータ形式を把握し、その後変換処理を行い、最終的に出力画像を生成します。

処理の途中で失われる情報や注意すべき点も押さえておくと、想定外の結果を防ぐことにつながります。

変換前後のデータ形式と注意点

入力画像は一般的にcv::Matの形式で保持され、各要素は色ごとに配列のように格納されます。

画像変換では、以下の点に注意して作業を進める必要があります。

入力画像のチャンネル数

→　変換先の色空間で必要なチャンネル構成になっているかを確認します。

型やデータ形式

→　8ビット、16ビット、浮動小数点など、変換により異なる型が発生する場合があり、後続の処理でエラーが出ないよう工夫します。

画像サイズとメモリ管理

→　変換処理によりメモリの確保方法が変わるため、元画像の廃棄タイミングや再利用の計画を立てる。

OpenCVにおける色空間変換の仕組み

cv::cvtColor関数の基本動作

OpenCVで色空間変換を行う際に最も頻繁に利用されるのがcv::cvtColor関数です。

この関数は入力画像と出力画像、そして変換コードを受け取り、内部的に指定された変換を実行します。

関数の呼び出しはシンプルで、数行のコードで色空間の変換が完了するという手軽さがあります。

たとえば、BGRからHSVに変換する場合は、cv::COLOR_BGR2HSVを変換コードとして指定します。

ほかにもcv::COLOR_BGR2GRAYなどがあり、用途に合わせた定数を選ぶことが必要です。

主要変換コード(BGR→HSV、BGR→グレースケールなど)の選び方

変換コードはソースコード中で明示的に示されるため、変換元と変換先の色空間が混同されないよう注意が必要です。

cv::COLOR_BGR2HSV：BGR画像をHSVに変換し、色相と彩度を分離する場合に利用できる
cv::COLOR_BGR2GRAY：色情報の一部を取り除くことで、画像全体の明るさや輪郭にフォーカスする際に利用できる
その他、RGBやLab、YCrCbなど複数の変換コードが存在し、アプリケーションの目的に合わせた選択が求められる

以下は、BGR画像をHSVへ変換するサンプルコードです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 入力画像の読み込み
    cv::Mat bgrImage = cv::imread("sample.jpg");
    if (bgrImage.empty()) {
        std::cerr << "画像の読み込みに失敗しました。" << std::endl;
        return -1;
    }
    // BGRからHSVへの変換
    cv::Mat hsvImage;
    cv::cvtColor(bgrImage, hsvImage, cv::COLOR_BGR2HSV);
    // 変換後の画像をウィンドウに表示
    cv::imshow("BGR Image", bgrImage);
    cv::imshow("HSV Image", hsvImage);
    cv::waitKey(0);
    return 0;
}

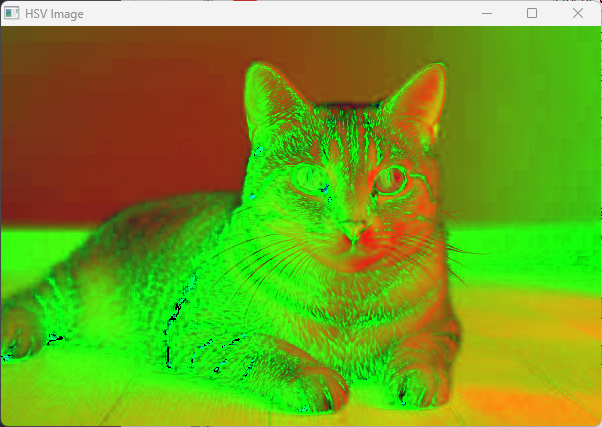

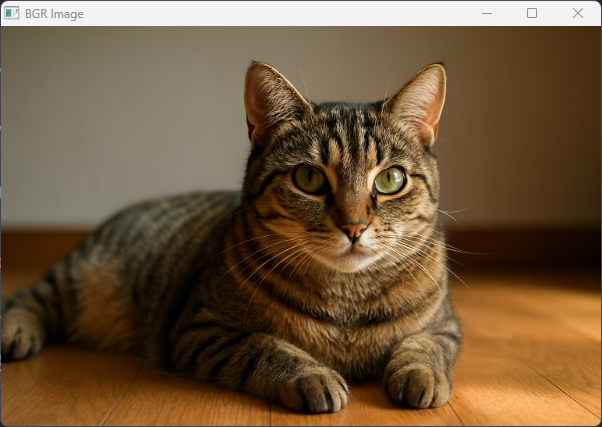

※ウィンドウに「BGR Image」と「HSV Image」が表示され、それぞれ元の画像と色変換後の画像が確認できます。

このコードでは、cv::imreadで画像を読み込み、cv::cvtColorを使って色空間変換を行っています。

cv::imshowで結果が表示されるため、実際に動作を確認しながら調整がしやすいです。

内部処理とパラメータの役割

色空間変換は、一見シンプルな関数呼び出しですが、内部では複数のパラメータが連動して動作しています。

変換アルゴリズムには様々な計算過程が含まれており、入力画像の各ピクセルに対して定数変換を行うことで出力を得ています。

具体的には、例えばHSV変換の場合、下記のような数式が内部で用いられることがあります。

$H = f (R, G, B)$

$S = g (R, G, B)$

$V = max (R, G, B)$

ここでは、色成分の最大値と最小値をもとに、輝度や彩度を算出する方法が採用されることが多いです。

パラメータを変更することで、計算過程や最終的な画像の見た目に影響が出るため、画像ごとに最適な値を見極める工夫が必要です。

変換アルゴリズムの基本ステップ

変換アルゴリズムは、以下の主要なステップで構成されています。

入力画像の各ピクセルの値を取り出す
必要に応じて正規化や型変換を適用
変換数式に基づいて、出力画像のピクセル値を計算
計算結果の範囲を調整し、最終的な画像フォーマットに合わせる

パラメータが適切に設定されれば、画像全体の色合いや明るさが美しく変換され、目的に沿った画像処理が実現できます。

サンプルコードを参考に、実際の画像で試行錯誤すると理解が進むでしょう。

色空間変換の実践例とエラー対策

入力画像と出力画像の関係

画像変換を実行する際、入力画像と出力画像の間には直接的な関係があります。

入力画像が正しい形式で読み込まれていなかったり、データ型が誤っている場合、出力画像に不整合が生じやすくなります。

たとえば、8ビットの画像を16ビットの出力形式に変換する際、変換コードの選定や関数の使用方法に注意が必要です。

また、変換前後の画像が同じサイズで保持されるか、チャンネル数が正しく移行されるかについても確認する必要があり、画像のメモリ管理や型のチェックが重要なポイントになります。

下記のチェックリストを利用して、変換前後に期待する画像状態を再度確認するとトラブルが避けやすくなります。

入力画像が正常に読み込まれているか
画像のチャンネル数が変換コードに合致しているか
型やフォーマットに不整合がないか

画像データの取り扱いと形式変換

画像データはcv::Matクラスで管理されますが、そのメンバ変数やメソッドを活用することで、サイズ、型、チャンネル数などの情報を迅速にチェックできます。

変換前には必ずempty()メソッドやchannels()メソッドを使い、画像の状態を確認する習慣が役立ちます。

形式変換が成功することで、実際の処理においてエラーが発生しにくくなりますので、基礎チェックは欠かさず実施したいところです。

誤変換事例とトラブルシューティング

実装時に予期せぬ結果が出た場合、誤った変換コードの使用や入力画像の読み込みエラーなどが原因として考えられます。

たとえば、BGR画像として読み込むべき画像を誤ってRGBとして扱った場合、色が大幅に変わってしまうケースがあります。

また、変換後の画像で期待する明度や彩度が得られない背景には、変換アルゴリズムのパラメータ設定が関与している可能性があります。

下記の対策を実施するとトラブルシューティングがスムーズに進むでしょう。

変換コードを再確認して正しいものを使用しているか
入力画像の読み込み状態をチェックする
変換後に画像の統計情報(平均値、最大・最小値)を計算して、想定する範囲内になっているか確認する

エラー原因の特定と対策方法

エラー原因の追及には、ログやデバッグ出力を有効活用するのがおすすめです。

たとえば、画像変換前後のデータ型やチャンネル数を画面に表示する仕組みを組み込むと、どの段階で問題が発生しているかが明確になります。

また、OpenCVのバージョンや利用している変換コードが最新の仕様に沿っているかも確認しましょう。

エラーメッセージが出た場合は、そのメッセージ内容を手がかりとして公式ドキュメントや参考サイトをチェックすると修正の糸口が見つかります。

色空間変換の活用シーン

画像解析における利用例

画像解析の現場では、色空間変換が多様なタスクに応用されます。

異なる色空間に変換することで、特定のカラー情報が際立ち、解析や特徴抽出の精度が向上するケースがあります。

例えば、物体追跡や領域分割の際には、HSV空間が有効に働くことが知られています。

特定色抽出による対象領域の識別

対象とする色に着目して、その色の範囲だけを抽出することで、背景と分離しやすくなる場面があります。

たとえば、画像中に存在する赤い物体だけを識別したい場合、cv::inRange関数と組み合わせると効果的です。

まず、BGR画像をHSV画像に変換し、次に色相や彩度の値でフィルタ処理を実施する手法がよく利用されます。

複数色空間を用いた特徴抽出手法

場合によっては、単一の色空間だけでは得られにくい情報があります。

複数の色空間に変換して、それぞれの特徴を組み合わせる手法は、抽出精度の向上に寄与します。

たとえば、HSVとグレースケールの情報を合成することで、色と形状の両方の特徴を抽出するアルゴリズムが成立する可能性があります。

画像補正と視認性向上の応用

画像補正では、色空間変換を利用して画像全体の色調や明暗のバランスを調整することができます。

コントラストや明度の調整は、視認性を向上させるための重要な手法です。

変換後に画像のカラー成分を操作し、見やすさや印象の向上を図ることが可能です。

色調補正とコントラスト調整のアプローチ

画像処理において、色調補正やコントラスト調整は、各チャンネルの強度を調整することで実現できます。

具体的な手法としては、ヒストグラム平坦化やガンマ補正などが挙げられます。

たとえば、グレースケール画像の場合、ヒストグラムを均一化することで、画像全体の明るさのバランスを整えることが可能です。

また、カラー画像の場合にも、個々のチャンネルごとに補正処理を施すことで、より鮮やかな見栄えに近づける工夫が行われます。

変換精度とパフォーマンス向上の調整ポイント

変換パラメータ最適化の原則

画像の特性や目的に応じた変換パラメータの最適化は、結果の品質に大きく影響します。

パラメータの設定ミスが変換後の色味や明度に大きなズレをもたらすため、適切な調整が求められます。

各画像の持つ特性を把握した上で、設定可能なパラメータの値に幅を持たせ、試行錯誤を重ねることがよく用いられる方法です。

画像特性に合わせたパラメータ設定方法

画像の明るさやコントラスト、色の偏りなどは、変換時のパラメータ選定に影響します。

たとえば、明るさが強い画像であれば、彩度の設定を低めに調整することで、望む色味に近づけることができます。

逆に、コントラストが低い画像では、輝度値の分布を広げる処理を取り入れると効果的です。

変更するパラメータとしては以下のような項目が考えられます。

彩度の調整係数
輝度の最大・最小値の再計算
ガンマ補正パラメータ

これらの数値は、実際の画像データに対して検証しながら値を決定していくと、使用環境に適したパラメータとなるでしょう。

最適な変換コード選定の基準

変換コードの選定は、使用する色空間や目的の処理内容に合わせて行います。

ガイドラインとしては、以下の基準が参考になります。

入力画像の色空間と出力画像の用途を確認
アルゴリズムの実装が高速に動作するかを評価
変換後の画像が期待するフォーマットに沿っているかを検証

これらの項目に注目することで、最適な変換コードを選び、結果の品質を向上させることが可能です。

精度評価とテスト手法

変換後の出力画像の精度や品質を評価するためには、定量的なテストが欠かせません。

各ピクセルの値や統計情報を算出し、理想的な値との差分を確認する手法が一般的です。

たとえば、以下のような評価方法が考えられます。

平均輝度、最大値、最小値の比較
各チャンネルごとのヒストグラム解析
サンプル画像群での一貫性テスト

テストケース作成と結果の評価方法

テストケースは、異なる画像条件(明るさ、色偏り、ノイズの有無など)を網羅する形で作成すると効果的です。

各ケースに対して、変換前後の画像の統計情報を収集し、下記のチェックリストに従って評価する方法が考えられます。

変換後の各チャンネルの平均値・分散が期待範囲内か
ヒストグラムのピークや分布が安定しているか
変換結果に対する視覚的な満足度の確認

以下は、グレースケール変換の評価を行うサンプルコードです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 画像の読み込み
    cv::Mat bgrImage = cv::imread("sample.jpg");
    if (bgrImage.empty()) {
        std::cerr << "画像の読み込みに失敗しました。" << std::endl;
        return -1;
    }
    // BGRからグレースケールへの変換
    cv::Mat grayImage;
    cv::cvtColor(bgrImage, grayImage, cv::COLOR_BGR2GRAY);
    // 画像統計情報の計算
    cv::Scalar meanValue = cv::mean(grayImage);
    std::cout << "グレースケール画像の平均輝度: " << meanValue[0] << std::endl;
    // 結果の表示
    cv::imshow("Original BGR Image", bgrImage);
    cv::imshow("Grayscale Image", grayImage);
    cv::waitKey(0);
    return 0;
}

グレースケール画像の平均輝度: 125.7
※ウィンドウに「Original BGR Image」と「Grayscale Image」が表示され、グレースケール画像の平均輝度がコンソールに出力されます。

このサンプルコードでは、cv::meanを利用してグレースケール画像の平均輝度を算出しており、画像変換後の評価の一例として参考になりやすいです。

まとめ

今回の内容では、色空間変換の基本から、OpenCVのcv::cvtColor関数の使い方、さらには実践例やエラー対策、そして活用シーンまで幅広く紹介しました。

各セクションでは入力画像の取り扱いやパラメータ設定、評価方法などが丁寧に記述され、実装時に参考になれば嬉しいです。

役立つ情報が多く含まれていることを期待しつつ、日々の画像処理のシーンで安心して利用できる内容になっていると思います。
