【C++】OpenCVカラー補正の基本と実装例：効果的な色調整テクニック

2025-04-22更新日: 2025-04-22

C++とOpenCVを使うと、画像の色味を柔軟に調整できるため、効果的なカラー補正が実現できるです。

単純なルックアップテーブルや色空間変換、さらには3D LUTなど複数の手法が利用できます。

これにより、ユーザーの意図に合わせた色調整が可能になり、プロジェクトの完成度が向上するです。

目次から探す

カラー補正の基本
OpenCVを用いたカラー補正手法
パラメータ調整と応用ケース
- 画像種類別の補正アプローチ
- 微調整の手法
補正結果の評価と問題対策
まとめ

カラー補正の基本

定義と役割

カラー補正は画像の色合いや明るさ、コントラストなどの調整を行う手法です。

目的に合わせて画像の印象を大きく変えることが可能です。

さまざまな場面で応用が求められるため、柔軟に調整を行える技術です。

調整対象の主要パラメータ

カラー補正では以下のパラメータが主な対象となります。

輝度・コントラスト

輝度は画像全体の明るさを左右します。

画像が暗すぎたり明るすぎたりする場合、適切な輝度調整を行うことで自然な見た目に近づけます。

コントラストは画像内の明暗差を表します。

コントラストの調整は、細部の表現を豊かにしたり、目立たせたい部分を強調するのに役立ちます。

彩度・色相

彩度は色の鮮やかさを意味し、適切な調整によって画像の雰囲気が柔らかくなったり、ポップに表現されることがあります。

色相は色の種類を示し、色温度の調整なども含まれます。

色相を微妙に変更することで、季節感や情緒が変化する効果も楽しめます。

使用されるカラー空間

カラー補正ではさまざまなカラー空間が利用されます。

RGB/BGRの特性

RGBおよびBGRはそれぞれ赤緑青成分の組み合わせを示す基本的なカラー空間です。

特にOpenCVではBGRが多く用いられるため、実装の際には注意が必要です。

直感的な操作がしやすいため、基本的な画像処理には便利な選択肢です。

HSVおよびLabの特徴

HSVは色相(Hue)、彩度(Saturation)、明度(Value)の3つの成分に分解されるため、色調整がしやすくなります。

Labは人間の視覚に近い表現を目指したカラー空間で、明度(L)と色成分(a、b)に分けられます。

これにより、自然な色補正が実現できます。

OpenCVを用いたカラー補正手法

ルックアップテーブル(LUT)による補正

LUTの原理

ルックアップテーブル(LUT)は入力画素値と出力画素値の対応関係を事前に定義した配列です。

各画素の値に対して即座に変換が行えるため、効率の良い補正が実現できます。

たとえば、グレースケール画像の2値化などが簡単に行えます。

以下はグレースケール画像の2値化サンプルコードです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 入力画像の読み込み(グレースケール)
    cv::Mat src = cv::imread("input_image.jpg", cv::IMREAD_GRAYSCALE);
    if (src.empty()) {
        std::cerr << "画像の読み込みに失敗しました。" << std::endl;
        return -1;
    }
    // LUTの作成(指定した閾値以上の画素値を255に設定)
    cv::Mat lut(1, 256, CV_8U);
    int thresholdVal = 125;
    for (int i = 0; i < 256; ++i) {
        lut.at<uchar>(0, i) = (i >= thresholdVal) ? 255 : 0;
    }
    // LUTの適用
    cv::Mat dst;
    cv::LUT(src, lut, dst);
    // 結果の表示

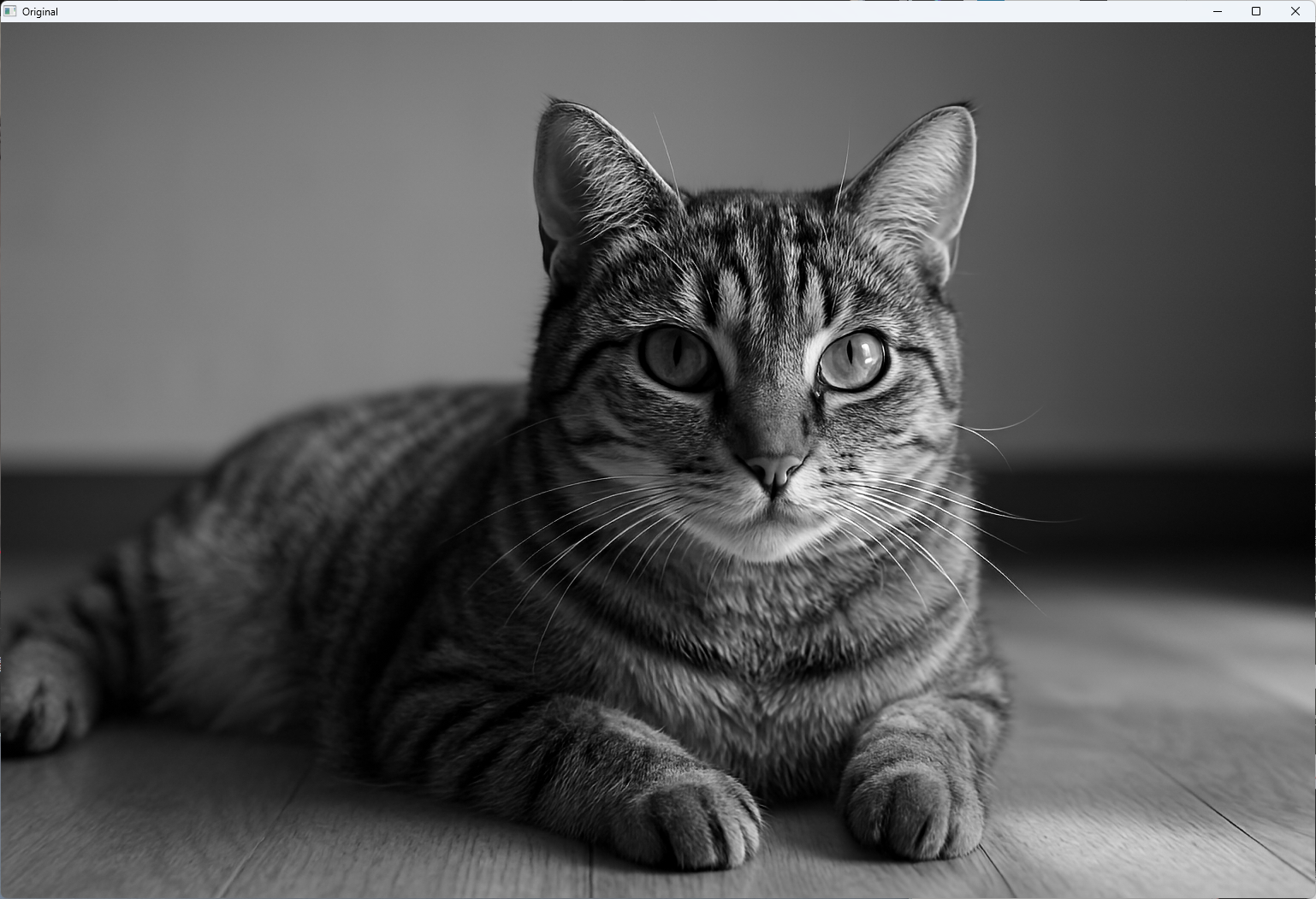

    cv::imshow("Original", src);
    cv::imshow("Thresholded", dst);
    cv::waitKey(0);
    return 0;
}

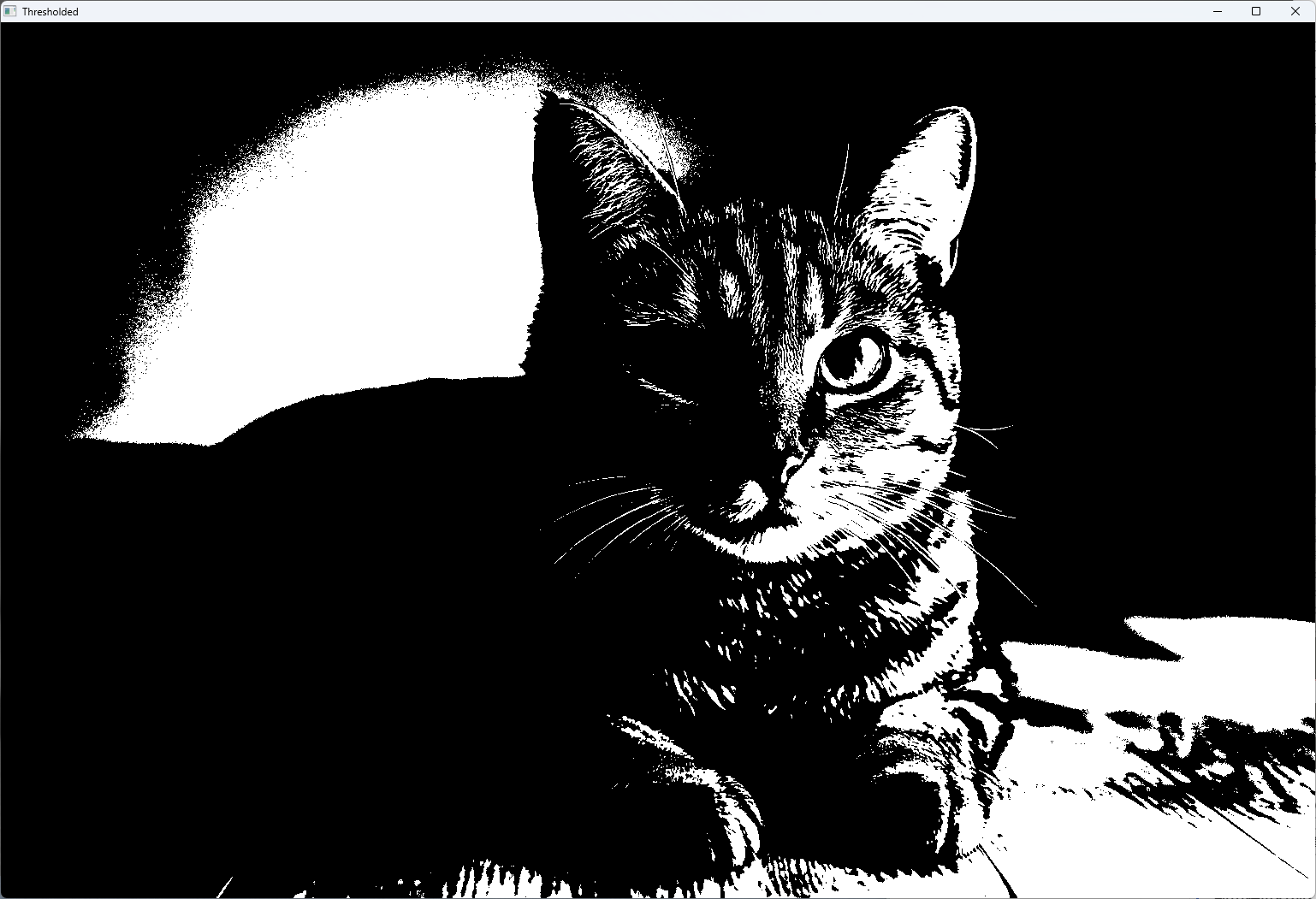

上記のコードは、画像の画素値をもとに簡単な2値化処理を行う例です。

適用後、画素値が閾値以上の部分は255に変更され、結果が視覚的に確認できるようになっています。

利用時のメリットと注意点

ルックアップテーブルを利用すると計算負荷が軽減され、リアルタイム処理に向いています。

ただし、固定の変換テーブルを使用するため、動的な補正には不向きな場合もあります。

画像の特性に応じたテーブルの設計が必要です。

色空間変換を利用した補正

BGRからHSVへの変換

BGRからHSVへの変換は、色相・彩度・明度を個別に調整するのに役立ちます。

例えば、以下のサンプルコードは入力画像をBGRからHSVに変換し、各チャンネルを分割し保存するものです。

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>
int main() {
    // 入力画像の読み込み(カラー)
    cv::Mat src = cv::imread("input_image.jpg");
    if (src.empty()) {
        std::cerr << "画像の読み込みに失敗しました。" << std::endl;
        return -1;
    }
    // BGRからHSVへの変換
    cv::Mat hsv;
    cv::cvtColor(src, hsv, cv::COLOR_BGR2HSV);
    // チャンネルの分離
    std::vector<cv::Mat> hsvChannels(3);
    cv::split(hsv, hsvChannels);
    // 各チャンネルの保存
    cv::imwrite("hue_channel.jpg", hsvChannels[0]);
    cv::imwrite("saturation_channel.jpg", hsvChannels[1]);
    cv::imwrite("value_channel.jpg", hsvChannels[2]);
    return 0;
}

[hue_channel.jpg, saturation_channel.jpg, value_channel.jpgが生成される]

この例では、入力画像をHSVに変換し、各色成分を個別に抽出することで、後から細かい調整が可能となる仕組みを提供しています。

Lab空間での色調整

Lab空間は人間の視覚を意識した色表現ができるため、自然な補正が期待されます。

この空間で明度と色成分を別々に調整することで、主観的な美しさを保ちながら補正が行えます。

具体的な実装では、cv::cvtColor関数を用いて変換後、各チャンネルに対する処理が行われます。

3D LUTによる補正

3D LUTの仕組み

3D LUTはRGB色空間の各画素に対して、3次元のテーブルを使用して変換を定義します。

多くのカラーグレーディングソフトウェアで採用され、複雑な色変換を一括で実行できるため、芸術的な表現が可能となります。

数学的には、RGB空間内の各点に対して補正後の色が定義され、補間により滑らかな変換が実現します。

たとえば、以下のような関係式が表現可能です。

$f (R, G, B) = (R^{'}, G^{'}, B^{'})$

適用時の留意点

3D LUTの適用には、補正テーブルの精度や補間方法に注意が必要です。

不正確なテーブルを使用すると、画像全体に不自然な色味が現れる危険性があります。

また、最適な補間手法を選択することで、滑らかな色変換が実現できる点にも注意しましょう。

パラメータ調整と応用ケース

画像種類別の補正アプローチ

風景画像の場合

風景画像は広い空間と多様な色彩を含むため、補正時に以下の点を考慮すると良いです。

空の色や緑の鮮やかさを自然に表現
遠近感を壊さずに明るさを調整
色彩のバランスを崩さないように微調整

風景全体のバランスを考慮しながら、適切なパラメータ設定を選ぶと、柔らかい印象に仕上がります。

ポートレート画像の場合

ポートレート画像では、肌の色が優しく表現できるよう、慎重な調整が求められます。

肌色に違和感が生じないように彩度や色相を調整
背景とのコントラストを保つ
微妙な輝度変化で立体感を演出

人物の魅力を引き出すため、補正の際は過剰な調整を避け、自然な表現を心がけるとよいです。

微調整の手法

カラーバランスの最適化

複数のチャネルを個別に調整することで、全体のカラーバランスを最適化する方法が有効です。

具体的には、以下のような手法があります。

各チャネルのヒストグラム均等化
チャネル間の比率を調整する補正
局所的な色補正を組み合わせる

これにより、全体のバランスを崩すことなく、補正効果が実現できます。

輝度・コントラストの調整

輝度やコントラストは、明暗の差を調整するために欠かせない要素です。

次の手法で微調整を行うと良いです。

ガンマ補正を使用して輝度の分布を調整
ヒストグラム調整によってダイナミックレンジを拡大
局所コントラストを改善する手法を組み合わせる

たとえば、ガンマ補正では次の数式が用いられます。

$I_{out} = I_{in}^{γ}$

ここで、 $γ$ の値を調整することで、明るさの調整が柔軟に行えます。

補正結果の評価と問題対策

補正効果の視覚的評価

視覚的評価は、実際の画像の見た目で判断する簡単な方法です。

画面上で比較しながら補正前後の違いを見ることで、補正効果の確認ができます。

また、複数の画像を並べて表示する方法も有用です。

数値指標による評価

ヒストグラム解析

ヒストグラム解析は、画像内の輝度や色分布を数値的に評価できる手段です。

修正後のヒストグラムと元のヒストグラムを比較することで、調整効果を定量的に捉えることが可能です。

$R M S$ および $P S N R$ の活用

画像の品質評価には、 $R M S$ (Root Mean Square)や $P S N R$ (Peak Signal-to-Noise Ratio)の指標が使用されます。

これらの指標は、補正の結果を定量的に評価するための基準として役立ちます。

調整時のトラブルシューティング

色の不自然さへの対策

補正の結果、色が不自然に見える場合は、以下の対策が考えられます。

補正パラメータの再調整
補正対象の色空間を変更
局所的な色差補正の適用

各対策を組み合わせることで、色の違和感を解消することが可能です。

パラメータ再検討のポイント

補正パラメータは画像ごとに微妙な違いが生じるため、再検討が必要となる場合があります。

特に注意すべき点は以下の通りです。

適用する補正手法の選択
テスト用画像によるパラメータ試行
ヒストグラムや数値評価を参考にする

これらのポイントを意識することで、より安心して補正を実施できる環境が整います。

まとめ

今回の記事では、柔らかい印象を保ちながらカラー補正の基本からOpenCVを利用した実装方法、さらに各種補正パラメータの調整と評価方法について詳しく説明しました。

実際のサンプルコードも交えながら実装例を紹介し、調整手法の実践的なポイントを示しました。

補正結果の視覚的な比較や数値的な評価を行うことで、最適な色調整が実現できるよう工夫することが大切です。

ご紹介した内容を参考に、画像ごとの特性に合わせた柔軟な対応で、豊かな表現力の向上に繋げてもらえれば幸いです。
