【C++】OpenCVを活用した画像アノテーションの効率的実装方法

2025-04-26更新日: 2025-04-26

C++とOpenCVを組み合わせることで、画像アノテーションが直感的に実現できるよ。

マウス操作で対象領域を簡単に選択でき、カスタマイズ性に優れているため、用途に応じた柔軟な環境が整えられます。

高速な画像処理により、多数の画像を効率的に扱える点も魅力です。

目次から探す

基本

C++における画像処理の基礎

C++は高速な実行速度とリソース管理の柔軟性があり、画像処理分野でも多く使われています。

標準ライブラリの豊富な機能とサードパーティ製のライブラリの組み合わせにより、画像データの読み込み、変換、加工が効率よく実装できます。

画像処理アルゴリズムの実装や最適化において、C++ならではの低レベルな制御が役立つため、パフォーマンス向上に努めたい場合にとても有用な選択肢です。

OpenCVの主要機能と特徴

OpenCVは多くの画像処理機能を備えており、C++との組み合わせで高いパフォーマンスを発揮します。

以下の点がOpenCVの特徴です。

多様な画像フィルタリングや変換機能
コーナー検出やエッジ抽出などの画像解析メソッド
マシンラーニングライブラリとの連携が容易
クロスプラットフォームで利用可能

また、豊富なサンプルコードとコミュニティによる支援があるため、初心者でも扱いやすいライブラリとして親しまれています。

画像アノテーションの目的と対象領域の定義

画像アノテーションは、画像内の特定部分に対してラベルや説明を付与する作業です。

具体的には、以下の点に注目します。

対象物の境界や位置を明示する境界ボックスやポリゴン表現
各物体に対するラベルや属性情報の記録
AIや機械学習のトレーニングデータとして利用できる構造化データの生成

これらの仕組みを整えることで、後続の画像解析や物体認識の精度向上に寄与します。

設計とアーキテクチャ

モジュール設計と役割の分離

各機能や処理を独立したモジュールとして分割すると、保守性が向上し、変更に柔軟に対応できる設計が実現できます。

モジュール間の依存関係が少なくなることで、後の機能追加・修正がスムーズに進められます。

クラス構造の構築

オブジェクト指向で設計する場合、画像読み込み、描画、ユーザーインタフェース、データ管理など各役割に合わせたクラスを用意するのが効果的です。

以下のような構造を参考にすると良いでしょう。

ImageLoader クラス: 画像の読み込みと基本的な前処理を担当
AnnotationManager クラス: アノテーションデータの管理と編集機能を提供
UIHandler クラス: ユーザー入力やマウスイベントを管理

このようなクラス分割により、コードの再利用性が向上し、テストもしやすくなります。

インタフェース設計

各クラス間のインタフェースを明確に定義すると、内部実装の変更が他モジュールに影響を与えにくくなります。

具体的には、パブリックメソッドやコールバック関数の設計を工夫し、柔軟な連携を実現します。

インタフェース設計を意識することで、後に機能拡張を行う際にもスムーズに対応が進められます。

イベント駆動処理の実装方針

画像アノテーション処理では、ユーザーからの操作に対して即座に反応する必要があります。

イベント駆動型の設計により、以下の流れで処理が進むよう工夫すると良いでしょう。

マウスクリックやドラッグイベントを検出する
それに応じたアクションを呼び出し、画面上の表示を更新する
エラーチェックを行いながら処理する

イベントハンドラ内での処理をシンプルに保つことが、システム全体の安定性向上に繋がります。

オブジェクト指向による機能分割

オブジェクト指向の考え方を活用すれば、各機能を独立したオブジェクトで実装でき、再利用性や拡張性が向上します。

継承とポリモーフィズムの活用

継承やポリモーフィズムを利用することで、ベースクラスの定義を中心に、異なる実装クラスにおける処理を統一したインタフェースとして扱うことが可能になります。

例えば、画像フォーマットの変換やフィルタリング処理で、共通処理を基底クラスにまとめ、異なるアルゴリズムをサブクラスで実装する手法が使えます。

拡張性を意識した設計

新しいアルゴリズムや処理を追加する際に、既存のコードを大幅に変更せずに済む設計が求められます。

インタフェースの統一やモジュール間の疎結合の実装により、後々の拡張や保守作業の効率が向上します。

設計段階で将来的な変更を見据えた柔軟な構造を持たせると良いです。

画像処理とアノテーション機能の実装

画像の読み込みと前処理

画像処理の第一歩は、画像データを正しく読み込むことです。

その後、基本的な前処理を行って画像の品質を向上させる作業が求められます。

下記では、色空間変換やノイズ除去、リサイズとフォーマット変換について具体例を交えて解説します。

色空間変換とノイズ除去

OpenCVでは、cv::cvtColor関数を用いてBGRからグレースケールなど様々な色空間変換が可能です。

ノイズ除去にはcv::GaussianBlurなどのフィルタリング手法が使えます。

以下のサンプルコードは、画像のグレースケール変換とガウシアンフィルタを適用する例です。

#include <opencv2/opencv.hpp>
#include <iostream>
int main()
{
    // 画像の読み込み(sample.jpgという画像を指定)
    cv::Mat inputImage = cv::imread("sample.jpg");
    if (inputImage.empty())
    {
        std::cout << "画像読み込みエラー\n";
        return -1;
    }
    // BGRからグレースケールへ色空間変換
    cv::Mat grayImage;
    cv::cvtColor(inputImage, grayImage, cv::COLOR_BGR2GRAY);
    // グレースケール画像に対してガウシアンフィルタを適用しノイズ除去
    cv::Mat denoisedImage;
    cv::GaussianBlur(grayImage, denoisedImage, cv::Size(5, 5), 1.5);
    // 処理結果の表示
    cv::imshow("Original Image", inputImage);
    cv::imshow("Denoised Image", denoisedImage);
    cv::waitKey(0);
    return 0;
}

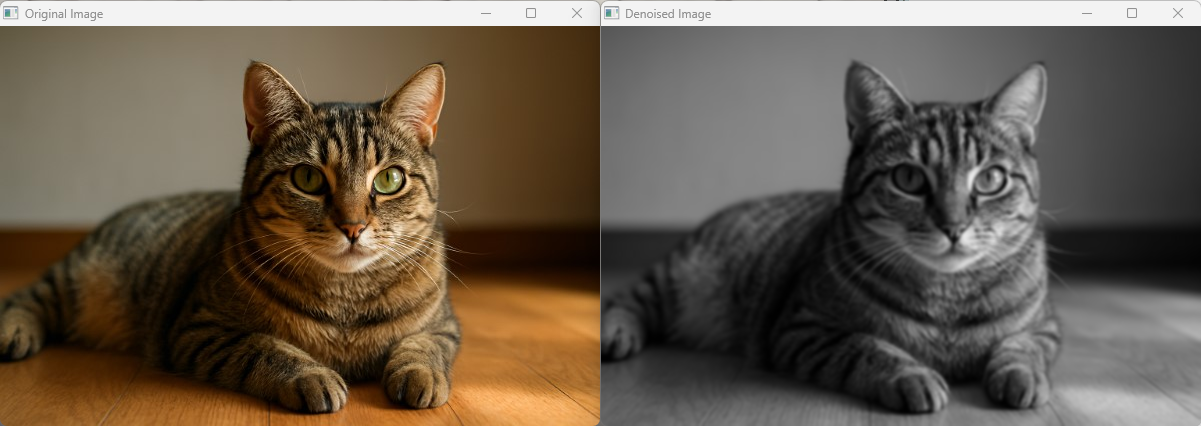

上記コードでは、画像の読み込みから色空間変換、ノイズ除去までが順次実行され、ウィンドウにそれぞれの結果が表示されます。

リサイズおよびフォーマット変換

画像のサイズ変更やフォーマット変換もOpenCVのcv::resize関数などを用いて簡単に実現できます。

画像サイズの調整は、特にネットワークを介する環境や、定型フォーマットに合わせる場合に役立ちます。

サンプルコードは以下のとおりです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main()
{
    // 画像の読み込み
    cv::Mat inputImage = cv::imread("sample.jpg");
    if (inputImage.empty())
    {
        std::cout << "画像読み込みエラー\n";
        return -1;
    }
    // 画像のリサイズ(幅400、高さ300に変更)
    cv::Mat resizedImage;
    cv::resize(inputImage, resizedImage, cv::Size(400, 300));
    // 処理結果を表示
    cv::imshow("Resized Image", resizedImage);
    cv::waitKey(0);
    return 0;
}

(実行結果)
- リサイズ後の画像ウィンドウ

このコードは、指定したサイズに画像をリサイズし、ウィンドウ上に表示する基本例となります。

マウスイベントを利用した領域選択

画像アノテーションツールでは、ユーザーがマウス操作により領域を選択する仕組みが求められます。

C++とOpenCVでは、cv::setMouseCallback関数を用いて、クリックやドラッグ時の座標取得および描画処理が可能です。

クリックとドラッグによる座標取得

まずはクリックを検出し、ドラッグ動作により開始座標と終了座標を記録することが基本です。

以下のサンプルコードは、マウスイベントでクリック位置を記録する簡単な例です。

#include <opencv2/opencv.hpp>
#include <iostream>
// グローバル変数に座標情報を保持
cv::Point startPoint;
cv::Point endPoint;
bool isDragging = false;
// マウスコールバック関数
void onMouse(int event, int x, int y, int, void*)
{
    if(event == cv::EVENT_LBUTTONDOWN)
    {
        startPoint = cv::Point(x, y);
        isDragging = true;
        std::cout << "クリック位置: (" << x << ", " << y << ")\n";
    }
    else if(event == cv::EVENT_MOUSEMOVE && isDragging)
    {
        endPoint = cv::Point(x, y);
    }
    else if(event == cv::EVENT_LBUTTONUP)
    {
        endPoint = cv::Point(x, y);
        isDragging = false;
        std::cout << "ドラッグ終了位置: (" << x << ", " << y << ")\n";
    }
}
int main()
{
    cv::Mat image = cv::imread("sample.jpg");
    if(image.empty())
    {
        std::cout << "画像読み込みエラー\n";
        return -1;
    }
    cv::namedWindow("Image Annotation");
    cv::setMouseCallback("Image Annotation", onMouse);
    while(true)
    {
        cv::Mat displayImage = image.clone();
        // ドラッグ中は矩形を描画
        if(isDragging)
        {
            cv::rectangle(displayImage, startPoint, endPoint, cv::Scalar(0, 255, 0), 2);
        }
        cv::imshow("Image Annotation", displayImage);
        // ESCキーでループ終了
        if(cv::waitKey(20) == 27) break;
    }
    return 0;
}

クリック位置: (477, 246)
ドラッグ終了位置: (477, 247)
クリック位置: (181, 127)
ドラッグ終了位置: (417, 293)
クリック位置: (100, 70)
ドラッグ終了位置: (276, 214)
...

このコードでは、マウス操作でクリックとドラッグによる座標取得が行われ、ドラッグ中の領域がリアルタイムに矩形として描画されます。

選択領域のリアルタイム描画

ユーザー操作に合わせたリアルタイム描画は、操作性向上に大変有用です。

先ほどのコードにより、動かすたびに矩形が更新されるため、現在の選択状態が直感的に把握できます。

さらに工夫を加えると、選択領域の角にハンドルを描画して編集しやすくする実装も可能です。

編集操作の実装

画像アノテーションツールでは、誤った選択や変更が発生する可能性があるため、編集操作や取り消し機能が必要になります。

ユーザーが安心して作業できるように、修正・削除機能および操作履歴管理の仕組みを取り入れます。

修正・削除機能の実装

一度作成したアノテーションの修正や削除は、UI上で選択した後にボタン操作やキーボードショートカットで行えるように工夫します。

例えば、特定のアノテーションを選択し、キー入力で削除するコードは以下のように実装できます。

#include <opencv2/opencv.hpp>
#include <vector>
#include <iostream>
// アノテーション構造体
struct Annotation {
    cv::Rect box;  // 境界ボックス
    std::string label;  // ラベル名
};
std::vector<Annotation> annotations;
int main()
{
    cv::Mat image = cv::imread("sample.jpg");
    if(image.empty())
    {
        std::cout << "画像読み込みエラー\n";
        return -1;
    }
    // 仮に一つのアノテーションを追加
    annotations.push_back({cv::Rect(50, 50, 150, 100), "sample"});
    while(true)
    {
        cv::Mat displayImage = image.clone();
        // 全アノテーションを表示
        for(const auto& anno : annotations)
        {
            cv::rectangle(displayImage, anno.box, cv::Scalar(255, 0, 0), 2);
            cv::putText(displayImage, anno.label, cv::Point(anno.box.x, anno.box.y-5),
                        cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(255, 0, 0));
        }
        cv::imshow("Annotation Editor", displayImage);
        int key = cv::waitKey(20);
        // 'd'キーで最終アノテーションを削除
        if(key == 'd' && !annotations.empty())
        {
            annotations.pop_back();
            std::cout << "最終アノテーションを削除しました\n";
        }
        else if(key == 27)
        {
            break;
        }
    }
    return 0;
}

(実行結果)
- 画像ウィンドウ上に青色の矩形とラベル「sample」が表示され、キー操作でアノテーションが削除される

操作履歴管理(Undo/Redo)の設計

編集操作の履歴管理では、スタックやキューを使って過去のアノテーション状態を保持する設計が効果的です。

Undo機能では、変更前の状態に戻すために直前の履歴を参照し、Redo機能ではUndoした操作を再適用できるように管理します。

具体例として、操作ごとの状態を保存するリストを用意し、各操作後にその状態を記録する方法が考えられます。

アノテーションデータの管理

データ構造の設計

アノテーションデータを管理するためには、効率的なデータ構造の設計が鍵となります。

境界ボックスやポリゴンなどの形状データは、structやclassを利用して定義すると扱いやすくなります。

また、ラベルや属性情報は、std::mapやstd::vectorを利用して管理するとよいです。

境界ボックスおよびポリゴンの表現

境界ボックスはcv::Rectなどのデータ型を採用し、ポリゴンは複数の座標点を持つstd::vector<cv::Point>として表現できます。

この設計により、描画時やデータの入出力時に直感的に処理を実装できます。

ラベル付けと属性情報の管理

各アノテーションには、ラベルに加え属性情報を含むことが一般的です。

たとえば、検出対象の種類や信頼度などを含む際には、次のようなデータ構造を考えます。

label: 文字列
confidence: 数値( $0 \leq confidence \leq 1$ )
additionalAttributes: キーと値のペア

このような情報を構造体にまとめることで、後のデータ解析や機械学習のトレーニングに利用しやすくなります。

ファイルへの保存と入出力処理

アノテーションデータはJSONやXMLなどのフォーマットで保存するのが一般的です。

各フォーマットはデータの可読性や他ツールとの互換性を考慮して選択されます。

C++でのファイル入出力処理では、標準ライブラリやサードパーティ製のパーサーライブラリの利用が推奨されます。

JSON形式によるデータ保存

JSON形式は柔軟なデータ構造を扱えるため、アノテーションデータの保存に適しています。

たとえば、nlohmann/jsonといったライブラリを利用すると、以下のようなコードでデータの入出力が可能です。

C++のjsonライブラリ決定版 nlohmann-json – Qiita

C++のJSONライブラリには、例えばpicojsonとかboost/property_treeとかいくつかのものがあるが、それらのライブラリの中でもnlohmann-jsonライブラリ…

Qiita

#include <opencv2/opencv.hpp>
#include <nlohmann/json.hpp>
#include <fstream>
#include <vector>
#include <iostream>
struct Annotation {
    cv::Rect box;
    std::string label;
};
int main()
{
    std::vector<Annotation> annotations;
    annotations.push_back({cv::Rect(100, 100, 50, 50), "object1"});
    annotations.push_back({cv::Rect(200, 150, 80, 120), "object2"});
    nlohmann::json j;
    for(auto& anno : annotations)
    {
        j.push_back({
            {"x", anno.box.x},
            {"y", anno.box.y},
            {"width", anno.box.width},
            {"height", anno.box.height},
            {"label", anno.label}
        });
    }
    std::ofstream file("annotations.json");
    file << j.dump(4);
    file.close();
    std::cout << "JSON形式で保存しました\n";
    return 0;
}

(実行結果)
- コンソールに「JSON形式で保存しました」と表示され、annotations.jsonファイルにデータが整形されて出力される

XML形式でのデータ記録

XML形式で保存する場合は、TinyXMLやpugixmlなどのライブラリを利用することで、ツリー構造の読み書きが容易になります。

XMLは階層データの記述に向いているため、複雑な属性構造を持つアノテーションでも柔軟に対応できます。

各ライブラリのドキュメントに従い、XML文書の作成とパースを実装してください。

パフォーマンス最適化と効率向上

画像処理の高速化手法

大量の画像を処理する場合、パフォーマンスの向上は非常に重要になります。

C++とOpenCVの組み合わせでは、マルチスレッド処理やキャッシュ戦略を上手く活用することで、実行速度の高速化を図れます。

マルチスレッドによる並列処理

std::threadライブラリを利用して、画像の読み込みやフィルタ処理を並列に実行することが可能です。

複数のコアを有効に活用することで、大規模な画像処理タスクが短時間で完了します。

以下は、並列処理のサンプルコードです。

#include <opencv2/opencv.hpp>
#include <thread>
#include <vector>
#include <iostream>
void processImage(const std::string& filename)
{
    cv::Mat img = cv::imread(filename);
    if(img.empty())
    {
        std::cout << filename << "の読み込みに失敗しました\n";
        return;
    }
    cv::Mat gray;
    cv::cvtColor(img, gray, cv::COLOR_BGR2GRAY);
    // ここで画像処理を実行
    cv::imwrite("processed_" + filename, gray);
    std::cout << filename << "を処理しました\n";
}
int main()
{
    std::vector<std::string> fileList = {"image1.jpg", "image2.jpg", "image3.jpg"};
    std::vector<std::thread> threads;
    for(auto& file : fileList)
    {
        threads.emplace_back(std::thread(processImage, file));
    }
    for(auto& th : threads)
    {
        if(th.joinable())
        {
            th.join();
        }
    }
    return 0;
}

(実行結果)
- 各画像がグレースケールに変換され、「processed_imageX.jpg」というファイルとして保存される

キャッシュ戦略の工夫

画像データは容量が大きくなることが多いため、必要な部分だけをメモリに読み込むなどキャッシュ戦略を導入すると良いです。

頻繁にアクセスするデータはメモリ内に保持し、ディスクI/Oを最小限にすることで処理速度の高速化が期待できます。

リソース管理の最適化

メモリ管理の改善策

C++では、動的に確保したメモリの管理が重要です。

スマートポインタ(例えば、std::shared_ptrやstd::unique_ptr)を使ってメモリリークを防ぐ設計が推奨されます。

また、画像処理ループで不要となったオブジェクトは即座に解放するように心がけるとメモリ使用量が安定します。

処理負荷の分散と最適化

処理負荷を均等に分散させるためには、各処理の負荷を測定し、重い部分に対してアルゴリズムの改良を行います。

例えば、リアルタイム処理が求められる部分では、近似アルゴリズムやハードウェアアクセラレーションの利用も視野に入れると良いです。

こうした工夫により、全体のパフォーマンス向上が期待できます。

問題解決のポイント

エラーハンドリングと例外処理

実際の画像処理システムでは予期しない入力やエラーに遭遇することが多いため、例外処理やエラーハンドリングは非常に重要です。

入力画像が正しく読み込めなかった場合や、処理中に予期しない値が発生した場合など、適切な処理を行ってユーザーに通知できる仕組みを整えると安心です。

異常値および不正入力の検出

各関数の入力値は必ずチェックし、範囲外の値や不正なパラメータが渡された場合は、早めにエラーメッセージを表示する工夫が大切です。

こうすることで、デバッグやトラブルシューティングの際に原因が特定しやすくなります。

ログ出力とエラーメッセージ解析

詳細なログ出力は、後日問題の原因調査に役立ちます。

標準出力やファイルへのログ出力の仕組みを整備し、エラー発生時の情報を詳細に記録する工夫を行うと良いでしょう。

性能問題の解析と対応策

ボトルネックの特定方法

実際の処理速度が期待通りでない場合、どの部分がボトルネックになっているかをプロファイリングツールなどを利用して検出します。

関数ごとの実行時間を測定し、時間のかかる処理部分に対してアルゴリズムの改善を検討することが重要です。

最適化施策の検討と実装細部

ボトルネックが特定されたら、最適化手法を検討し、コード内の細かな部分をチューニングします。

例えば、ループの最適化や不要なメモリアクセスの削減、SIMD命令の活用など、さまざまな技法が考えられます。

各最適化施策は、効果を確認しながら徐々に取り入れると良いでしょう。

安定動作の維持方法

リソースリークの防止

安定した動作を実現するために、使用するリソースの管理は非常に大切です。

開放されずに残ったメモリやファイルハンドルは、長期的な動作に悪影響を及ぼすため、使用後は必ず解放処理を行うようにします。

スマートポインタやRAIIの思想を活用すると、これらの問題を未然に防ぐことができます。

定期的なテストによる品質保証

実際の動作環境に近い条件での自動テストや手動テストを定期的に実施することで、変更がシステム全体に与える影響を確認します。

テストケースを充実させることにより、将来の拡張や修正時に意図しない不具合が発生しにくい設計を維持できます。

まとめ

本記事では、C++とOpenCVを活用して画像アノテーションの各工程を丁寧に実装する方法について説明しました。

基礎から実際の実装、パフォーマンス改善、問題解決まで、段階的に内容を整理して紹介しました。

設計の工夫や実装上のポイントをしっかり把握することで、複雑なアノテーションシステムの構築も円滑に進められるため、今後のプロジェクトにおいて活用していただければ嬉しいです。
