【C++】OpenCVで実現する直感的ユーザーインターフェース構築テクニック – トラックバーやウィンドウ表示の具体例
C++とOpenCVの組み合わせは、直感的なユーザーインターフェースを実現する手法として魅力的です。
OpenCVの基本機能を利用することで画像の表示や操作が簡単になり、createTrackbarなどで動的な要素を追加できる点が強みです。
さらに、cvuiのようなライブラリを用いると柔軟なUI構築が可能になり、開発の効率が向上します。
OpenCVユーザーインターフェースの基本機能
ウィンドウ操作
ウィンドウ生成の基本操作
OpenCVのウィンドウ生成は、cv::namedWindow関数を利用して簡単に実現できます。
ウィンドウ名を設定すると同時に、ウィンドウのスタイルも指定することができ、表示する画像や描画内容に合わせた設定を行うとよいです。

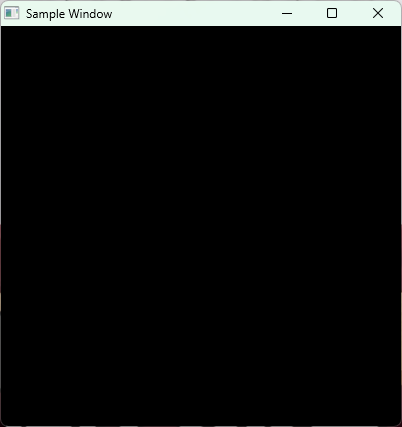

以下のサンプルコードは、シンプルなウィンドウを作成し、黒い背景の画像を表示する例です。
#include <opencv2/opencv.hpp>
#include <iostream>
// メイン関数
int main() {
// "Sample Window"という名前のウィンドウを作成
cv::namedWindow("Sample Window", cv::WINDOW_AUTOSIZE);
// 黒い背景画像を生成(サイズ：400×400、3チャネル)
cv::Mat image = cv::Mat::zeros(400, 400, CV_8UC3);
// ウィンドウに画像を表示
cv::imshow("Sample Window", image);
// キー入力待ち(無限に待つ)
cv::waitKey(0);
return 0;
}
複数ウィンドウ配置の調整
複数のウィンドウを利用する場合には、各ウィンドウの位置とサイズを調整して、重なりや表示の乱れを防ぐことが大切です。
たとえば、cv::moveWindow関数を利用すると、ウィンドウの表示位置をピクセル単位で指定でき、複数ウィンドウが見やすいように配置できます。
また、ウィンドウごとにcv::namedWindowで固有の名前を持たせると、管理がしやすくなります。
ウィンドウのリサイズと移動
ウィンドウはcv::resizeWindow関数を利用して、手動でサイズ変更が可能です。
また、cv::moveWindow関数を使用してウィンドウをディスプレイ上の任意の位置に移動させることができます。
ウィンドウの動的な変更を行うことで、アプリケーションの使い勝手が向上し、ユーザーの操作に柔軟に対応できるようになります。
画像表示機能
画像読み込みと表示関数の利用
画像の読み込みはcv::imread関数を使用するのが一般的です。
読み込んだ画像はcv::imshow関数でウィンドウに表示できます。
画像ファイルのパス指定やエラーチェックを行うと、後の処理がスムーズに進むためおすすめです。

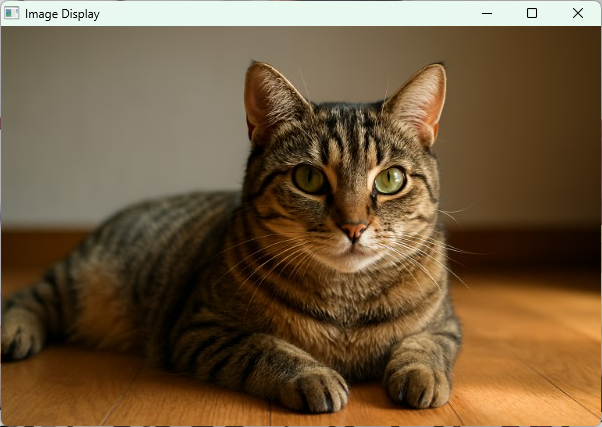

以下は画像を読み込みウィンドウに表示するサンプルコードです。
#include <opencv2/opencv.hpp>
#include <iostream>
int main(){
// 画像ファイル"sample.jpg"を読み込み(カラー画像として読み込みます)
cv::Mat image = cv::imread("sample.jpg", cv::IMREAD_COLOR);
// 画像が正常に読み込めなかった場合のエラーチェック
if(image.empty()){
std::cout << "画像が読み込めませんでした" << std::endl;
return -1;
}
// "Image Display"ウィンドウに画像を表示
cv::namedWindow("Image Display", cv::WINDOW_AUTOSIZE);
cv::imshow("Image Display", image);
// ユーザーのキー入力を待つ
cv::waitKey(0);
return 0;
}
リアルタイム画像更新の手法
リアルタイム画像更新を実現するには、ループ内で画面表示の更新処理を行い、各フレームごとに画像データを変更していきます。
たとえば、カメラなどから取得した映像にフィルターを適用しながら表示する場合や、ユーザー入力に応じて画像の一部を変更する場合などに活用できます。

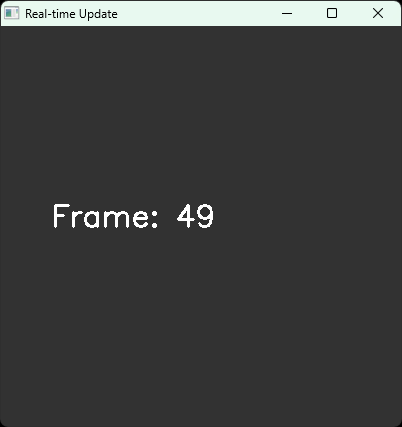

以下のコードは、灰色の背景画像に対してループごとにテキストを更新しながら表示する例です。
#include <opencv2/opencv.hpp>
#include <iostream>
#include <string>
int main(){
// ループ内で更新される画像(サイズ：400×400、グレースケール)
cv::Mat image = cv::Mat::zeros(400, 400, CV_8UC3);
// ウィンドウ作成
cv::namedWindow("Real-time Update", cv::WINDOW_AUTOSIZE);
int counter = 0;
while (true) {
// 背景色を更新(暗いグレー)
image = cv::Scalar(50, 50, 50);
// カウンターの値を画像に描画
std::string text = "Frame: " + std::to_string(counter);
cv::putText(image, text, cv::Point(50, 200), cv::FONT_HERSHEY_SIMPLEX, 1.0, cv::Scalar(255, 255, 255), 2);
// 画像表示
cv::imshow("Real-time Update", image);
counter++;
// 30ミリ秒待機し、キーが押されたらループ終了(ESCキー：27)
if(cv::waitKey(30) == 27){
break;
}
}
return 0;
}
ユーザー入力の処理
トラックバーによるパラメータ変更
スライダーの設定と動作制御
トラックバーを利用することで、ユーザーが直接パラメータを変更できるUIを簡単に実装できます。
cv::createTrackbar関数を用いると指定したウィンドウ上にスライダーが配置され、指定範囲内で値が動的に変更されます。
コールバック関数を設定すれば、スライダーの値が変更されるたびに即時反映の処理を行うことが可能です。
以下のサンプルコードでは、画像の輝度調整を行うためにトラックバーを利用しています。
#include <opencv2/opencv.hpp>
#include <iostream>
// 初期輝度値(中央値は50と設定)
int brightness = 50;
// トラックバーコールバック関数
void onTrackbar(int, void*) {
// 値の変更に応じた処理をここに記述できる(この例ではメインループで連動処理を実施)
}
int main(){
// "sample.jpg"という画像を読み込む
cv::Mat image = cv::imread("sample.jpg", cv::IMREAD_COLOR);
if(image.empty()){
std::cout << "画像が読み込めませんでした" << std::endl;
return -1;
}
// ウィンドウを作成
cv::namedWindow("Brightness Adjust", cv::WINDOW_AUTOSIZE);
// 輝度調整用のトラックバーを作成(範囲：0～100)
cv::createTrackbar("Brightness", "Brightness Adjust", &brightness, 100, onTrackbar);
while(true){
cv::Mat modified;
// 輝度調整(brightness-50で上下の調整を実現)
image.convertTo(modified, -1, 1, brightness - 50);
// 調整後の画像を表示
cv::imshow("Brightness Adjust", modified);
// 30ミリ秒の待機。ESCキー(27)が押されたら終了
int key = cv::waitKey(30);
if(key == 27){
break;
}
}
return 0;
}値の動的反映方法
トラックバーのコールバック関数を利用すると、ユーザーがスライダーを操作するたびに即座に画面上の表示に反映できます。
たとえば、画像のパラメータ調整、フィルター適用の強度変更などに活用でき、リアルタイムでのフィードバックが実現できます。
コールバック内で処理内容を細かく分けたり、グローバル変数を管理したりする工夫をするとよいでしょう。
マウスイベントとキーボード入力
クリック・ドラッグ操作の実装
マウスイベントはcv::setMouseCallback関数を利用して実装が可能です。
ウィンドウ上でマウスボタンが押されたり離されたりするイベントを捉え、ドラッグ操作やクリック操作に応じた処理を追加することができます。
以下のサンプルコードでは、ユーザーがウィンドウ内で左クリックすると、その座標がコンソールに出力される簡単な例です。
#include <opencv2/opencv.hpp>
#include <iostream>
// マウスイベント用のコールバック関数
void onMouse(int event, int x, int y, int, void*){
if(event == cv::EVENT_LBUTTONDOWN){
std::cout << "左クリック座標: (" << x << ", " << y << ")" << std::endl;
}
}
int main(){
// 黒い画像(400×400)を生成
cv::Mat image = cv::Mat::zeros(400,400, CV_8UC3);
// "Mouse Event Window"という名前のウィンドウを作成
cv::namedWindow("Mouse Event Window", cv::WINDOW_AUTOSIZE);
// マウスコールバック関数を設定
cv::setMouseCallback("Mouse Event Window", onMouse, nullptr);
while(true){
cv::imshow("Mouse Event Window", image);
// 30ミリ秒待機。ESCキーが押された場合はループを終了
int key = cv::waitKey(30);
if(key == 27) break;
}
return 0;
}左クリック座標: (128, 114)
左クリック座標: (255, 224)
(ユーザーが左クリックするたびに、クリック座標がコンソールに表示されます)シングルクリックの適用事例
シングルクリック操作は、画像上の特定の位置を選択する処理などに利用できます。
たとえば、画像の中から関心領域の座標を取得して、後続の画像処理(フィルタリングや特徴量抽出など)に活用するケースがあります。
クリックイベントにてシンプルな処理を割り当てると、ユーザーが直感的に操作できるインターフェースとなります。
ドラッグ開始と終了の検出方法
ドラッグ操作においては、マウスのボタンが押された時点と放された時点を確認する必要があります。
cv::EVENT_LBUTTONDOWNとcv::EVENT_LBUTTONUPのイベントを利用すると、ドラッグの開始と終了を正確に把握できます。
これにより、描画領域の指定やROI(関心領域)の切り出しなどの処理が実現しやすくなります。
キーイベントの取り扱い
キーボード入力はcv::waitKey関数で取得でき、入力されたキーコードに応じて処理の分岐が可能です。
特にESCキーや特定のアルファベットキーを利用すれば、ウィンドウの終了や特定操作のトリガーとして活用できます。
キーコードの判定を工夫することで、シンプルながらも柔軟な操作方法を実現できます。
ホットキーの設定
ホットキー設定では、複数のキー組み合わせに対して特定の機能を割り当てることができます。
アプリケーションの操作性向上のため、ホットキー設定を実装する際には、キーの衝突を避け、使いやすい組み合わせを選定するとよいです。
複数キー同時入力の対応
複数のキーが同時に入力される場合には、cv::waitKeyの返す値や、OS固有の入力検出方法を活用して、同時押しの判定が必要なケースもあります。
その際、キーコードをビットごとに管理するなどの工夫が求められます。
高度なUI機能の実現
cvuiライブラリの利用
シンプルなUIウィジェットの配置
OpenCV単体の機能だけでは実現が難しいUI要素も、cvuiライブラリを活用することで、ラベルやボタン、チェックボックスなどが容易に配置できます。
cvuiはヘッダーファイルのみで利用でき、軽量な実装が可能なので、試してみる価値があります。

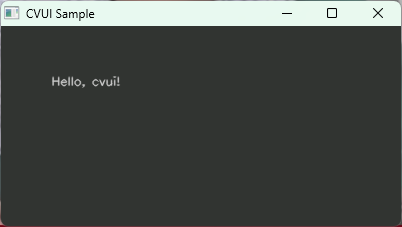

以下のサンプルコードは、cvuiを用いて簡単なテキスト表示を実現する例です。
#include <opencv2/opencv.hpp>
#define CVUI_IMPLEMENTATION //cvui.hのインクルードより前に書く必要がある
#include "cvui.h"
#define WINDOW_NAME "CVUI Sample"
int main() {
// 表示ウィンドウ用の画像を作成
cv::Mat frame = cv::Mat::zeros(200, 400, CV_8UC3);
// cvuiの初期化
cvui::init(WINDOW_NAME);
while (true) {
// 背景色を更新
frame = cv::Scalar(49, 52, 49);
// テキストを描画
cvui::text(frame, 50, 50, "Hello, cvui!");
// ウィンドウに表示
cvui::imshow(WINDOW_NAME, frame);
// 20ミリ秒ごとにキー入力を確認(ESCキーで終了)
if (cv::waitKey(20) == 27) {
break;
}
}
return 0;
}(ウィンドウに「Hello, cvui!」というテキストが表示され、背景の色が一定の範囲内で更新されます)
複数UI要素の連携制御
複数のUIウィジェットを連携させることにより、パラメータの同時変更や画面全体の同期更新が可能になります。
たとえば、ボタンを押すとトラックバーの値が初期化されるといった動作など、各要素が互いに影響し合う構成を実装できます。
連携制御では、各ウィジェットに対して一元管理する仕組みが重要となります。
同期更新の実現
UI要素間の同期更新は、各種コールバック関数やイベントリスナーを用いることで実現できます。
更新処理を工夫することで、リアルタイム性を損なわずに複数の要素が同時に反映されるシステムが構築できます。
非同期イベントの処理手法
非同期処理を導入することで、重い計算処理や画像処理がUIの応答性に影響しないようにできます。
マルチスレッドやタスクキュー、イベントドリブンな設計を取り入れると、ユーザーにストレスを感じさせない操作性が実現します。
C++/CLIとの連携による拡張
Windows Formsとの統合手法
C++/CLIを活用すると、.NETのWindows FormsとOpenCVの画像処理機能を統合できます。
Windows FormsのリッチなUIコンポーネントとOpenCVの画像処理機能を組み合わせると、直感的で柔軟なユーザーインターフェースが実現できます。
この場合、C++/CLIとネイティブC++コード間で相互にデータを受け渡しする仕組みが重要です。
双方向通信の仕組み
C++/CLIを利用した統合では、マネージドコードとネイティブコード間の双方向通信が求められます。
たとえば、Windows Forms側からボタン操作でOpenCVの処理を呼び出し、その結果をフォーム上に表示する形が考えられます。
この際、専用のブリッジクラスやデリゲート関数を活用すると、通信の管理が容易になります。
マネージコードとネイティブコードの橋渡し
橋渡しのために、gcrootやラッパークラスを利用することで、マネージドオブジェクトとネイティブオブジェクトの連携がスムーズに行えます。
このテクニックにより、既存のOpenCVコードを大きく変更することなく、Windows Formsとの融合が可能になります。
メモリ管理の注意点
マネージコードとネイティブコードの境界では、メモリ管理に特に注意が必要です。
メモリリークやオブジェクトの二重解放を防ぐために、適切なスマートポインタやリファレンスカウントの仕組みを導入することがおすすめです。
ユーザインターフェースの最適化
レスポンス向上の工夫
高速なイベント処理手法
UIの応答性を向上させるためには、イベント処理の軽量化が大切です。
必要なイベントのみを処理対象に絞り、余分なループや待機処理を削減する工夫をするとよいです。
レスポンシブUIの実現
ユーザー操作に対して即時に反応できるレスポンシブUIは、ユーザー満足度を高めます。
非同期処理やイベントキューを適切に利用して、操作と表示更新が遅れることなく連携するよう設計するとよいです。
インタラクティブなフィードバック手法
操作に応じて、視覚的なフィードバック(例えば、ボタンのハイライトやプログレスバーの動作)を実装すると、ユーザーに安心感が生まれます。
UI要素間の連携を工夫することで、操作の結果がすぐに確認できる設計を目指してください。
入力補正とエラー検知の改善
ユーザー入力の際、誤った値や不整合な入力が発生することもあります。
エラー検知や入力補正の仕組みを導入することで、UIの安定性が向上し、ユーザーが迷うことなく操作できる環境が整います。
パフォーマンス最適化
イベントループの改善ポイント
イベントループ自体の負荷を下げることが、パフォーマンス向上の鍵です。
短い間隔で更新処理を行う場合、必要な処理を効率的にまとめる設計が求められます。
リソース消費の最小化対策
画像処理や描画処理を行う際、メモリやCPUリソースの無駄遣いを抑える工夫が重要です。
例えば、画像のリサイズやキャッシュ処理を利用することで、リソース使用量を最適化します。
スレッド管理の工夫
並行処理を採用する場合、スレッド間の競合やロック処理が発生することがあります。
効率的なスレッド管理を行うために、スレッドプールやタスクベースの設計を取り入れると良いです。
メモリとレンダリングの最適化
画像のレンダリングは、適切なタイミングでの更新や部分的な再描画を利用することで、パフォーマンスを向上させられます。
不要なメモリ確保や再描画処理を避け、必要な部分だけを効率的に描画できる設計がおすすめです。
効率的なメモリ使用法
メモリ管理については、スマートポインタや標準ライブラリの機能を活用することで、リークのリスクを低減させる工夫が必要です。
効率的なメモリ使用法を実践することで、長時間稼働するアプリケーションでも安定した動作が期待できます。
描画更新の負荷軽減対策
描画の更新頻度を調整することで、過剰な描画負荷を避けることができます。
必要に応じて、フレームレートを制御するなど、ユーザーが快適に操作できる環境づくりに役立ちます。
エラー対応とデバッグ対策
エラーハンドリングの基礎
ユーザー入力エラーの検知方法
ユーザーが行う入力は、想定外の値や形式になる可能性もあります。
入力値の検証や、エラーチェックの仕組みを組み込むと、アプリケーション全体の安定性が向上します。
具体的には、数値変換時の例外処理や範囲外の値の警告などの実装が挙げられます。
イベント処理エラーの補正手法
UIイベントの中では、処理の途中でエラーが発生する可能性があります。
例外処理やエラーメッセージの出力、ログファイルへの記録などの対策を事前に講じると安心です。
また、ユーザーへエラー発生時の適切な案内を行う工夫も大切です。
実行時トラブルシュート
ログ管理と改善手法
アプリケーション実行中のエラーや警告を確認するために、ログ管理が欠かせません。
適切なログ出力を行い、発生した問題をすぐに把握できる仕組みを整えておくとデバッグが容易になります。
ログ出力フォーマットの工夫
ログの出力フォーマットを統一することで、後からログを解析しやすくなります。
日時情報やエラーコード、発生箇所を含めると、問題の箇所を迅速に特定できます。
リアルタイムログモニタリングの実践
実行中の状態をリアルタイムで確認できる仕組みを導入すると、トラブル発生時に早期対応が可能です。
ウィンドウ表示や外部ツールとの連携を利用して、ログのモニタリングを行う工夫が求められます。
状態監視と障害対応の手法
システム全体の状態を監視し、異常があった場合には自動でリカバリを試みる仕組みを構築すると、ユーザーへの影響を最小限に抑えられます。
状態監視の仕組みとしては、定期的なヘルスチェックやアラート通知機能などを組み込むとよいです。
まとめ
各トピックにおいて、OpenCVを利用したユーザーインターフェース構築は、基本的なウィンドウ操作から先進的な入力処理、さらに高度なUI機能の実現まで幅広い手法が用意されています。
シンプルな画像表示やトラックバーでのパラメータ調整、マウスイベントやキーボード入力の扱い方により、使いやすい操作性を実現できる仕組みが検討できます。
また、cvuiライブラリやC++/CLIとの連携といった方法を導入することで、より直感的なユーザーインターフェースを追求することが可能になります。
パフォーマンスの最適化やエラーハンドリング、デバッグ対策といった面についても工夫が重ねられれば、安定して快適なアプリケーションを提供できるでしょう。
今後の開発においても、このような手法を参考にしていただくことで、ユーザーに優しいインターフェースが実現できることを願っています。
