【C++】OpenCVで実現する画像パターン認識と特徴抽出の技術

C++とOpenCVを使うと、画像中のパターン認識が手軽に行えます。

局所二値パターンやSIFT、SURFなどの手法により、物体検出や特徴抽出が可能であり、直感的なコード設計で高速な画像処理が実現できるため、さまざまな用途に応用が期待できるです。

C++とOpenCVの基礎知識

C++の特徴と利点

C++は高速な実行速度とメモリ管理の柔軟性が魅力です。

豊富な標準ライブラリのおかげで、データ構造やアルゴリズムの実装が比較的スムーズになります。

プログラムの効率性を重視するアプリケーションやリアルタイム処理が必要なシステムでの採用が進んでいます。

また、オブジェクト指向の考え方を取り入れやすいため、大規模なプロジェクトにおいても堅牢な設計が可能です。

OpenCVライブラリの特性と強み

OpenCVはコンピュータビジョンに特化したライブラリで、画像処理や機械学習のアルゴリズムが網羅されています。

多くのアルゴリズムが高度に最適化されており、リアルタイム処理にも適しています。

クロスプラットフォームで利用可能な点も魅力のひとつです。

C++と組み合わせることで、処理速度と拡張性を両立させながら画像処理のさまざまな課題に取り組むことが可能になります。

画像パターン認識の基本

パターン認識の定義

画像パターン認識は入力された画像中の特定のパターンやオブジェクトを自動的に見つけ出す仕組みです。

特徴量抽出と分類器の組み合わせにより、データ中のパターンを識別するプロセスが進みます。

現実の応用では、顔認識や物体追跡など幅広い分野で使用される仕組みです。

特徴抽出の役割と種類

特徴抽出は画像から意味のある情報を取り出すための重要なステップです。

画像のテクスチャや形状、コーナー、エッジといった局所的な情報を抽出し、その情報を元にパターン認識を実現します。

代表的な特徴抽出手法としては、局所二値パターン(LBP)、スケール不変特徴変換(SIFT)、および高速特徴抽出(SURF)などがあります。

これらの手法は用途に合わせて使い分けることが推奨されます。

画像前処理とデータ正規化

ノイズ除去とフィルタ処理の手法

画像処理を行う前に、入力画像中の不要なノイズを除去することが求められます。

以下のフィルタ処理がよく利用されます。

平滑化フィルタの利用

平滑化フィルタは画像全体のノイズを低減する効果があります。

ガウシアンフィルタやメディアンフィルタなどがあり、各アルゴリズムごとに特性が異なります。

ガウシアンフィルタの場合、\( G(x, y) = \frac{1}{2\pi\sigma^2}\exp\left(-\frac{x^2+y^2}{2\sigma^2}\right) \)といった数式で表され、局所的な輝度の平均値を計算する形になります。

エッジ強調手法

画像中の輪郭や細かい構造を強調するために、エッジ検出フィルタが利用されます。

Sobelやラプラシアンフィルタは、画像の勾配情報を利用してエッジを抽出する手段として一般的です。

エッジ検出により、物体の輪郭情報が明瞭になり、後続の特徴抽出やマッチング処理の精度が向上します。

画像のリサイズと正規化

画像データを扱う際、入力画像の大きさや輝度分布が異なる場合、リサイズや正規化が必要となります。

これにより、アルゴリズムの安定性が確保され、学習データや検出結果にばらつきが少なくなります。

明度補正の方法

画像の明度やコントラストの調整は、画像を正しく解析するために有効です。

ヒストグラム平坦化やガンマ補正などの手法が用いられ、画像全体の明るさを均一に調整することができます。

スケール調整の工夫

画像サイズの統一は、機械学習や特徴量抽出において重要な前処理です。

画像を一定のスケールにリサイズすることで、アルゴリズムのパラメータ設定が簡素化され、比較やマッチング処理が効率的に行えるようになります。

局所特徴量抽出手法の詳細

局所二値パターン(Local Binary Pattern; LBP)

アルゴリズムの原理

LBPは各ピクセルの周囲の輝度値を比較してバイナリコードを生成し、テクスチャ情報を抽出する手法です。

中心画素と隣接する画素の値を比較することで、8ビットのバイナリパターンが作られ、それを数値に変換します。

数式で表すなら、

\[\text{LBP}(x_c,y_c) = \sum_{n=0}^{N-1} s(i_n – i_c) \times 2^n\]

ここで\( s(x) = 1 \) (もし\( x \geq 0 \)なら)または\( s(x) = 0 \) (もし\( x < 0 \)なら)という関数が用いられます。

サンプルコードの例として、以下のC++コードはLBP特徴を計算する簡単な実装です。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 画像をグレースケールで読み込む
    cv::Mat image = cv::imread("image.jpg", cv::IMREAD_GRAYSCALE);
    if (image.empty()) {
        std::cerr << "画像の読み込みに失敗しました" << std::endl;
        return -1;
    }
    // 出力用のLBP画像を初期化する
    cv::Mat lbpImage = cv::Mat::zeros(image.rows - 2, image.cols - 2, CV_8UC1);
    // 各画素に対してLBP特徴を計算する
    for (int i = 1; i < image.rows - 1; i++) {
        for (int j = 1; j < image.cols - 1; j++) {
            uchar center = image.at<uchar>(i, j);
            unsigned char code = 0;
            code |= (image.at<uchar>(i - 1, j - 1) > center) << 7;
            code |= (image.at<uchar>(i - 1, j    ) > center) << 6;
            code |= (image.at<uchar>(i - 1, j + 1) > center) << 5;
            code |= (image.at<uchar>(i,     j + 1) > center) << 4;
            code |= (image.at<uchar>(i + 1, j + 1) > center) << 3;
            code |= (image.at<uchar>(i + 1, j    ) > center) << 2;
            code |= (image.at<uchar>(i + 1, j - 1) > center) << 1;
            code |= (image.at<uchar>(i,     j - 1) > center);
            lbpImage.at<uchar>(i - 1, j - 1) = code;
        }
    }
    // LBP画像を保存する
    cv::imwrite("lbp_output.jpg", lbpImage);
    std::cout << "LBP画像を保存しました" << std::endl;
    return 0;
}

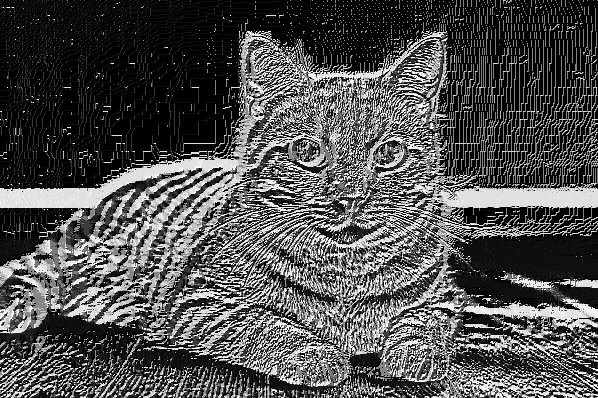

LBP画像を保存しました

このコードでは、グレースケール画像を読み込み、各ピクセルについて周囲の8点との比較を行い、バイナリコードを生成しています。

生成されたLBP画像はファイルに書き出され、結果を確認することができます。

適用事例とメリット

LBPは計算コストが低く、照明条件の変化に強いというメリットがあります。

顔認識やテクスチャ分類、産業用検査などの場面で実用的な手法として活用されています。

低解像度の画像やリアルタイム処理が求められる場合にも適したアルゴリズムです。

スケール不変特徴変換(Scale-Invariant Feature Transform; SIFT)

特徴点の検出方法

SIFTは画像中の特徴点を抽出する際に、スケール空間での極大値と極小値を検出することでロバストな特徴点を見つけ出します。

Gaussianフィルタによる階層構造を構築し、各階層における局所的な極値を抽出する方法で、回転やスケール変動に対して不変な特徴を獲得します。

これにより、異なるサイズの画像同士でも対応付けが可能になります。

特徴記述子の生成

検出された特徴点に対して、周囲の領域の勾配情報を収集し、特徴記述子(descriptor)を生成します。

記述子は128次元ベクトルとして表現され、各特徴点の局所的な形状や輝度パターンを反映します。

各記述子は正規化されるため、光の強弱の差異にも強いマッチングが行える仕組みになっています。

高速特徴抽出(Speeded-Up Robust Features; SURF)

特徴検出の高速化技術

SURFはSIFTの改良版として位置づけられ、ハール小波変換を利用した近似的な手法を用いることで高速な特徴検出を実現しています。

画像の積分画像を利用するため、処理速度が大幅に向上し、リアルタイム解析にも対応できる設計となっています。

SURFはブロック演算の工夫により、特にGPUを活用した並列処理と組み合わせると大きな効果を発揮します。

利用シーンと比較評価

SURFはSIFTに比べて高速な点が評価され、動画像の解析や移動体の追跡、ロボットビジョンといったリアルタイム処理が求められる場面で利用されています。

ただし、特許の関係上利用制限があるため、オープンソースプロジェクトでは注意が必要です。

性能評価においては、計算速度と検出精度のバランスをとる点が魅力といえます。

画像マッチングアルゴリズム

特徴点マッチングの基本手法

画像マッチングは、複数の画像間で対応する特徴点を見つけ出すプロセスです。

各画像で抽出された特徴量同士の距離測定を元に、類似度が高い点同士を対応付けます。

以下の手法が基本となります。

ブルートフォースマッチングの概念

ブルートフォースマッチングは、各特徴点に対して他方の画像にあるすべての特徴点との距離を計算することで、最も近い特徴点を選択します。

計算量が多いという欠点がありますが、少量の特徴点の場合には高い精度が期待できます。

近傍探索による一致検出

近傍探索アルゴリズム(例：KD-Treeなど)を利用することで、探索時間を短縮しながら高精度のマッチングが可能になります。

複数の候補から最も類似度が高いものや、一定の閾値以上の特徴点を選別する手法が採用され、全体の計算負荷が軽減されるメリットがあります。

多尺度解析による認識精度の向上

画像中の物体はスケール変動を伴って現れる場合があるため、多尺度解析は精度向上に寄与します。

異なる解像度の画像を解析することにより、特徴点の漏れを防止し、柔軟な対応が可能となります。

スケール変動への対応技術

各スケールごとに特徴点を抽出し、それらを統合することで対象物の位置やサイズに依存しないマッチングが実現されます。

これにより、撮影条件の違いや近接・遠景の違いにも強いシステム設計が可能になります。

マルチスケール解析の実装戦略

マルチスケール解析では、画像をピラミッド状に再構成し、各層での特徴抽出を並行して行います。

これにより、一つの画像から異なるスケールでの情報を効率的に取得し、全体として高い認識精度を達成する設計が推奨されます。

C++によるプログラム設計の考察

メモリ管理とパフォーマンス最適化

C++によるプログラム設計では、メモリ管理とパフォーマンス最適化が重要な視点です。

効率的なデータ構造を選択することで、よりスムーズな実行が可能になります。

データ構造の選択と最適化

STLコンテナ(例：std::vector、std::mapなど)を適材適所で利用することにより、データ管理の効率化が期待できます。

動的メモリ確保の際には、確保と解放のタイミングに注意する必要があり、スマートポインタを活用する手法も盛んに用いられます。

実行時パフォーマンスの評価

プログラムのパフォーマンスを評価するために、タイミング計測ライブラリやプロファイラの利用が推奨されます。

オープンソースのツールやVisual Studioのプロファイラなどを併用することで、各関数やループ処理の負荷を詳細に把握し、最適化の指針を得ることができます。

オブジェクト指向設計の活用

C++のオブジェクト指向機能は、拡張性や再利用性が高いシステム構築に非常に有用です。

クラスや継承、ポリモーフィズムといった概念を取り入れ、分かりやすく保守しやすいコード設計が進められます。

クラス設計と責務の分離

各機能ごとにクラスを分割し、責務を明確に分けることで、モジュール性が向上します。

例えば、画像読み込み、前処理、特徴抽出、マッチングなどの役割ごとに専用のクラスを作成する設計が推奨され、各クラス間の依存関係を低減できます。

拡張性を考慮した設計戦略

設計段階では、将来的な機能追加や変更に柔軟に対応できる構造が望まれるため、インターフェース設計を意識することが重要です。

抽象クラスやインターフェースを利用することで、新たなアルゴリズムやモジュールの差し替えが容易になり、保守性が向上します。

画像パターン認識と特徴抽出の応用例

物体検出への応用事例

顔検出や車両認識などの事例

画像パターン認識の技術は、顔検出や車両認識などの分野で広く利用されます。

Haarカスケード分類器を利用した顔検出や、SIFTやSURFを用いた車両の位置検出など、さまざまな実用ケースが存在します。

対象物ごとに最適な特徴抽出手法を選択することで、検出精度が向上する工夫がなされます。

実際の応用シーンの解析

監視カメラや自動運転技術、医療画像診断など、多様な応用シーンでパターン認識が役立っています。

各分野では、環境や条件に合わせた調整が行われ、リアルタイム性や高精度を両立させる工夫が施されています。

特に、照明の変動や遮蔽物の影響に対して堅牢な設計が求められる場合、複数のアルゴリズムの組み合わせや前処理の工夫が重要視されています。

プロジェクト事例の検証

ケーススタディによる実用例

実際のプロジェクトでは、画像パターン認識技術を用いて、工場内の部品検査や自動運転車の周辺認識などを行う事例が報告されています。

各プロジェクトごとに、取り扱う画像や環境に応じた特徴抽出手法の選択がポイントとなっており、システム全体の評価と改善が継続的に実施されています。

性能評価と改善のポイント

システムの性能評価では、検出精度、処理速度、メモリ使用量などの指標を基に改善が図られます。

評価結果をもとに、部分的なアルゴリズムの入れ替えやパラメータチューニングを行うことで、より効率的で精度の高い認識システムの実現が期待できます。

フィードバックループを通じた改善策の実施が、プロジェクト全体の成功につながります。

まとめ

今回の記事では、C++とOpenCVを活用した画像パターン認識と特徴抽出について、基礎知識から各種アルゴリズムの詳細、そして実際の応用例に至るまで幅広く解説しました。

各技術の特徴を理解し、適材適所で組み合わせることで、柔軟かつ効率的なシステム構築が可能になることを示しています。

これにより、画像解析の課題に対して多角的なアプローチが選択できるようになり、実際のプロジェクトにおいても有用な知識が得られると感じました。
