【C++】OpenCVを使ったモーションブラー効果の実装：シンプルなカーネル作成とfilter2D活用法

2025-04-26更新日: 2025-04-26

C++とOpenCVを使うと、シンプルなカーネル設計とfilter2D関数で手軽にモーションブラー効果を実現できるです。

画像の各ピクセルに動きの軌跡を生み出す処理を加えることで、視覚的に印象的な演出が可能となり、直感的な操作で柔らかい動きが表現できるため、多様なアプリケーションで活用できる技術です。

目次から探す

モーションブラー効果の基本
- 動作の原理
- 効果の視覚的特徴
カーネルの設計と計算方法
OpenCVによるフィルタ処理
- filter2D関数の利用
- モーションブラー効果のパラメータ調整
実装上の注意点と対策
サンプルコード：モーションブラーの適用
まとめ

モーションブラー効果の基本

動作の原理

ピクセルの移動軌跡

画像内の各ピクセルが持つ位置情報の連続性を利用し、動きを感じさせる効果を実現します。

ピクセルが移動した跡をなぞるようなイメージになり、被写体が動いている感覚を演出します。

この動作は、画像全体に対して均一に処理が適用される場合もあれば、特定の領域のみ動きを強調することも可能です。

エッジのぼかし処理

対象物の輪郭やエッジが滑らかに表現されるよう、細かい部分がぼかされる効果を付与します。

これにより、エッジ部分に不自然なギザギザ感が減少し、全体的に柔らかな印象を与えます。

また、エッジの方向に合わせたカーネルを使うことで、直線的なブラーが生まれ、動きの方向感が明瞭になります。

効果の視覚的特徴

自然な動きの表現

モーションブラーは動きのあるシーンに対してだけでなく、静止画でも微妙な速度感を演出できます。

また、異なるブラー強度を組み合わせれば、よりリアルな動きの雰囲気が伝わる表現が可能になります。

例えば、被写体が急激に動く瞬間と徐々に停止する瞬間の違いを演出するなど、視覚的なアクセントとしても活用できます。

各種画像への適用範囲

人物写真や風景、スポーツシーンなど様々な種類の画像に適用できます。

動いていない背景と動いている被写体とのコントラストを強調することで、視覚的に印象深い作品に仕上がることもあります。

用途に合わせたカスタマイズが容易で、シーン毎に異なるカーネルパラメータを設定できるため、多くの画像処理に対応できます。

カーネルの設計と計算方法

カーネルの役割

フィルタ行列の基本構造

モーションブラーを実現するためには、フィルタ行列(カーネル)が主要な役割となります。

行列の各要素は画像の対応する位置のピクセルに対して掛け合わせ処理が行われ、全体の演算結果が新しいピクセル値となります。

通常、正方形行列を用い、各要素にはブラーの方向と強度に合わせた値が設定されます。

カーネルは画像全体に同じパターンで適用される
行列のサイズがブラーの強度に直結する
正規化を行うことで、明るさの偏りを防ぐ

カーネルの種類

一方向(水平・垂直)のカーネル

水平または垂直方向に特化したカーネルは、単純な動きを表現するのに向いています。

例えば、水平ブラーの場合は以下のようなカーネルが利用できます。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 5x5の水平ブラー用カーネルを作成します
    cv::Mat horizontalKernel = cv::Mat::zeros(5, 5, CV_32F);
    for (int i = 0; i < horizontalKernel.cols; ++i) {
        horizontalKernel.at<float>(2, i) = 1.0f;
    }
    horizontalKernel /= horizontalKernel.cols; // カーネルを正規化します
    // 簡単な確認用の出力
    std::cout << "水平カーネル:" << std::endl;
    std::cout << horizontalKernel << std::endl;
    return 0;
}

水平カーネル:
[0, 0, 0, 0, 0;
 0, 0, 0, 0, 0;
 0.2, 0.2, 0.2, 0.2, 0.2;
 0, 0, 0, 0, 0;
 0, 0, 0, 0, 0]

斜め方向のカーネル

斜め方向のモーションブラーは、被写体が斜めに移動している印象を生み出すことができます。

以下のサンプルコードでは、対角線上に重みを配置したカーネルを作成しています。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 5x5の斜めブラー用カーネルを作成します
    cv::Mat diagonalKernel = cv::Mat::zeros(5, 5, CV_32F);
    for (int i = 0; i < diagonalKernel.rows; ++i) {
        diagonalKernel.at<float>(i, i) = 1.0f;
    }
    diagonalKernel /= diagonalKernel.rows; // カーネルを正規化します
    // 簡単な確認用の出力
    std::cout << "斜めカーネル:" << std::endl;
    std::cout << diagonalKernel << std::endl;
    return 0;
}

斜めカーネル:
[0.2, 0, 0, 0, 0;
 0, 0.2, 0, 0, 0;
 0, 0, 0.2, 0, 0;
 0, 0, 0, 0.2, 0;
 0, 0, 0, 0, 0.2]

サイズと正規化の考え方

適切なサイズの選定

カーネルサイズは効果の強さや画像の解像度に合わせて選ぶことが大切です。

サイズが大きすぎると処理に時間がかかり、逆に小さすぎると効果が薄れる可能性があります。

用途に合わせて適切なサイズを見極めると柔らかなブラー効果が得られます。

正規化処理の手法

カーネル内に設定した値の合計が1になるように正規化することで、画像全体の輝度に不自然な変化が起こらないようにします。

正規化は以下のような計算が用いられます。

\[K_{norm} = \frac{K}{\sum K}\]

この手法によって、適用前後の画像の明るさのバランスが保たれます。

OpenCVによるフィルタ処理

filter2D関数の利用

動作の基本原理

OpenCVのcv::filter2D関数は画像に対してカーネルを適用し、各ピクセルごとに加重平均を計算することでブラー効果を生み出す仕組みです。

カーネルを左右上下にスライドさせながら画像上の計算を行うため、動きの方向に沿ったぼかしが自然に再現されます。

カーネル適用の流れ

入力画像を読み込み、画像データをcv::Matに格納する
目的に合わせたカーネルを作成し、必要に応じて正規化を行う
cv::filter2Dを用いて、入力画像にカーネルを適用する
結果の画像をウィンドウやファイルに出力して確認する

モーションブラー効果のパラメータ調整

ブラー強度の制御

ブラーの強度は、カーネルのサイズや各要素に設定する重みで調整が可能です。

サイズが大きい場合、より強いブラー効果が期待でき、細かな動きの表現が可能になります。

また、重みの設定次第で効果が強調されるか薄くなるか、柔らかな感じを微調整できます。

方向性の調整ポイント

ブラーの方向性は、カーネル内の配置パターンによって決まります。

水平・垂直・斜めといった各方向に応じたパターンを用意すれば、動きの方向ごとの印象を変えることが可能です。

たとえば、水平方向のブラーは被写体が左右に移動している印象を強め、斜め方向のカーネルはよりダイナミックな動きを表現できます。

実装上の注意点と対策

入力画像の取り扱い

ファイルパスとフォーマットの確認

画像ファイルのパスが正しいか、フォーマットがサポートされているかを確認する必要があります。

ファイルが読み込めない場合は、エラーメッセージを出力するなどの対策があると安心です。

適切なエラーチェックがあると、実行時の不具合を最小限に抑えられます。

性能面への配慮

処理速度の最適化方法

画像処理の際、処理速度に影響を与える部分としてカーネルのサイズや画像解像度が挙げられます。

必要に応じて画像サイズを縮小したり、領域ごとに異なるカーネルを選んだりすることで、処理速度を向上させる工夫ができます。

メモリ管理の注意点

複数の画像や動画フレームを扱う場合、メモリの消費量が増加する傾向が見受けられます。

画像の読み込み後や処理後、不要になったデータは適宜解放することで、安定した動作を保つことができます。

エラー処理の実装方法

例外対応の基本項目

OpenCVの関数呼び出しでは、予期しない例外が発生することもあるため、例外処理の実装を行うと安心です。

try-catch構文を用いることで、エラー発生時にも適切なフォールバック動作やログ出力が可能になります。

問題検出と対処の手法

画像が正しく読み込まれているか、カーネルが正しく作成されているかなど、処理の各ステップごとにチェックポイントを設けると良いです。

加えて、エラーの内容や発生箇所をログに記録することで、後から原因を特定し対処する手助けとなります。

サンプルコード：モーションブラーの適用

以下のサンプルコードは、OpenCVを用いて画像にモーションブラーを適用する例です。

日本語のコメントと文字列リテラルを使って、コードの各部分が分かりやすく記述されています。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 画像ファイルを読み込みます。パスが正しいことを確認してください。
    cv::Mat image = cv::imread("sample.jpg");
    if (image.empty()) {
        std::cerr << "画像の読み込みに失敗しました" << std::endl;
        return -1;
    }
    // 5x5の水平モーションブラー用カーネルを作成します
    cv::Mat kernel = cv::Mat::zeros(5, 5, CV_32F);
    // カーネルの中央行に1.0の値を設定します
    for (int i = 0; i < kernel.cols; ++i) {
        kernel.at<float>(2, i) = 1.0f;
    }
    // カーネルの各要素を正規化します
    kernel /= kernel.cols;
    // filter2D関数でモーションブラーを適用します
    cv::Mat blurredImage;
    cv::filter2D(image, blurredImage, -1, kernel);
    // 結果画像をウィンドウに表示します
    cv::imshow("モーションブラー適用画像", blurredImage);
    // キー入力待ちを行い、ウィンドウが閉じられるまで表示を維持します
    cv::waitKey(0);
    return 0;
}

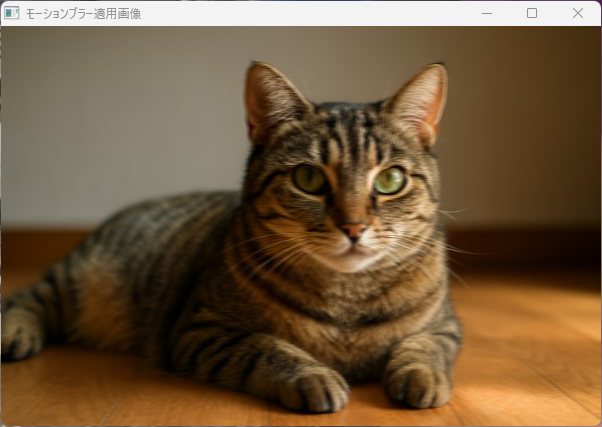

上記コードでは、sample.jpgという画像ファイルを対象に、水平ブラー用のカーネルを適用しています。

カーネルは中央行に値が集中しており、画像全体に水平方向のぶれを生み出します。

各行の処理については、コメントを参考にしながら、必要に応じてパラメータを変更することで、異なるブラー効果を試すことが可能です。

まとめ

今回の記事では、モーションブラー効果の基本的な概念から、カーネル設計、OpenCVによるフィルタ処理、実装時の注意点までを丁寧に紹介しました。

柔らかな文体で説明したので、各項目が直感的に理解できることを願っています。

実際の開発環境で試す際は、コードサンプルや説明を参考にしながら、自分なりの調整を行ってみてください。

これからも、画像処理の面白さを感じながら、多彩な表現方法を追求していただけると嬉しいです。
