【C++】OpenCVを活用した目検出の実装例：シンプルで高精度な画像解析技術

このC++とOpenCVを使った目検出プログラムは、画像をグレースケールに変換しヒストグラム均等化を実施した後、顔領域を抽出しその内部でHaarカスケード分類器により目を検出します。

シンプルながらも高精度な処理が可能なため、実用的な目検出が実現できます。

OpenCVとHaarカスケード分類器の活用

Haarカスケード分類器の基本原理

Haarカスケード分類器は、画像中の特徴を検出するためのシンプルなアルゴリズムで、主にHaar特徴と呼ばれる明暗の差を捉えるパターンを利用します。

多数の弱い分類器を段階的に組み合わせることで、対象物が存在する可能性を効率よく評価します。

多数の画像データを基に学習されているため、顔や目などのパーツを手軽に検出できるメリットがあります。

OpenCVによる画像処理の基本

OpenCVはC++で使いやすい画像処理ライブラリで、画像の読み込み、フィルタリング、色空間の変換といった機能が揃っています。

これにより、目検出に必要な前処理や解析がシンプルな記述で実装でき、開発の負担が軽減されます。

ライブラリ内に用意された豊富な関数群で、初学者でも安心して利用することができます。

顔検出から目検出への流れ

最初に画像から顔を検出し、顔領域だけに目の検出処理を限定することで、全体画像から直接目を探すよりも精度が向上します。

顔領域を抽出することで、不要な領域の影響を減らし、実際の目検出処理に集中できるようになります。

段階的に対象範囲を狭めていくアプローチが、効率的な検出の鍵となります。

画像前処理の手法

グレースケール変換の役割

カラー画像は3つのチャンネルで構成され、処理に余計な負荷がかかりがちです。

グレースケール変換を行うと、画像は1つの濃淡情報に絞られ、解析の負担が軽減します。

チャンネル数が減るため、対象物のエッジや形状が際立ち、処理結果が安定しやすくなります。

関数cv::cvtColorを使えば簡単に変換が実現できます。

ヒストグラム均等化の効果

ヒストグラム均等化は、画像全体の明暗バランスを調整してコントラストを強化する手法です。

暗い部分や明るい部分のディテールが見えやすくなるため、検出対象となる特徴が明確になります。

OpenCVのcv::equalizeHist関数を用いると、前処理として手軽に実装でき、目検出の精度向上に寄与します。

目検出アルゴリズムの詳細

顔領域抽出の手法

顔領域抽出は目検出の前段階として重要な役割を果たします。

画像全体から顔の位置を特定し、その部分のみを対象にすると、後続の検出処理が高速かつ正確に進むようになります。

これにより、誤検出のリスクが低減し、効率的な解析が可能になります。

ROI設定と顔領域の正確な抽出

顔検出が終わったら、検出された矩形領域をもとにROI(Region of Interest)を設定します。

ROI設定にはcv::Rectを使い、顔の領域だけを抜き出すことで、後の目検出処理に無駄な情報が入らないようにします。

以下に実用的なサンプルコードを示します。

/usr/share/opencv4/haarcascades/haarcascade_frontalface_default.xml
/usr/share/opencv4/haarcascades/haarcascade_eye.xml

opencv\sources\data\haarcascades\haarcascade_frontalface_default.xml
opencv\sources\data\haarcascades\haarcascade_eye.xml

#include <opencv2/opencv.hpp>
#include <opencv2/objdetect.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <iostream>
#include <vector>
int main() {
    // Haarカスケード分類器のインスタンス作成とXMLファイルの読み込み
    cv::CascadeClassifier faceCascade;
    cv::CascadeClassifier eyeCascade;
    if (!faceCascade.load("haarcascade_frontalface_default.xml") ||
        !eyeCascade.load("haarcascade_eye.xml")) {
        std::cerr << "カスケード分類器の読み込みエラー" << std::endl;
        return -1;
    }
    // 入力画像の読み込み
    cv::Mat image = cv::imread("sample.jpg");
    if (image.empty()) {
        std::cerr << "画像の読み込みに失敗しました" << std::endl;
        return -1;
    }
    // グレースケール変換とヒストグラム均等化
    cv::Mat gray;
    cv::cvtColor(image, gray, cv::COLOR_BGR2GRAY);
    cv::equalizeHist(gray, gray);
    // 顔検出
    std::vector<cv::Rect> faces;
    faceCascade.detectMultiScale(gray, faces, 1.1, 3, 0, cv::Size(30, 30));
    // 顔領域(ROI)ごとに目検出
    for (size_t i = 0; i < faces.size(); i++) {
        cv::Rect faceRect = faces[i];
        cv::Mat faceROI = gray(faceRect);
        std::vector<cv::Rect> eyes;
        eyeCascade.detectMultiScale(faceROI, eyes, 1.1, 3, 0, cv::Size(15, 15));
        // 目の位置を顔領域の座標に合わせる
        for (size_t j = 0; j < eyes.size(); j++) {
            cv::Rect eyeRect = eyes[j];
            eyeRect.x += faceRect.x;
            eyeRect.y += faceRect.y;
            cv::rectangle(image, eyeRect, cv::Scalar(0, 255, 0), 2);
        }
    }
    // 検出結果をウィンドウに表示
    cv::imshow("Detected Eyes", image);
    cv::waitKey(0);
    return 0;
}

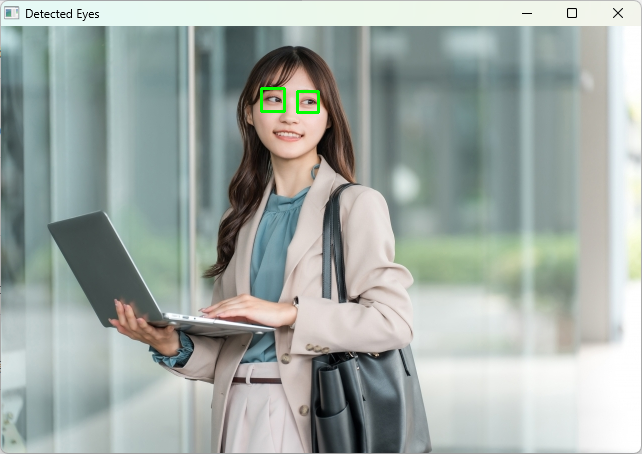

実行すると、"Detected Eyes"というウィンドウに緑色の矩形で囲まれた目が表示されます。

このコード例は、顔領域設定から目検出までの一連の流れが確認でき、実際に動作するプログラムになっています。

目領域検出の手法

顔領域抽出の後は、目の検出に進みます。

目検出では再びcv::CascadeClassifierのdetectMultiScale関数が活用され、顔領域内で目の候補を抽出します。

矩形として位置と大きさが得られるため、視覚的な確認が容易です。

矩形検出方式の利用

目領域は矩形で表現され、cv::Rectがその情報を管理します。

矩形検出を利用することで、各目の位置とサイズを簡単に取得でき、そこから必要な情報を読み取ることができます。

結果は画像に重ねて描画でき、ユーザーには視覚的に分かりやすい形で提示されます。

パラメータ調整のポイント

検出関数detectMultiScaleのパラメータ設定は、精度や速度に影響を与えます。

主なパラメータとして以下の項目が挙げられます。

• scaleFactor：画像を各スケールでどの程度縮小していくかを指定。一般的には1.1前後が推奨されます
• minNeighbors：検出後、重複する矩形をグループ化する際の近傍矩形の最小数。高めに設定すると誤検出が減り、低めに設定すると検出感度が上がります

これらのパラメータは、対象画像の解像度や明暗の状態に合わせて微調整することで、最適な検出結果が得られやすくなります。

Scale Factorの最適化

scaleFactorは、各スケール変換時の粗さを調整するパラメータです。

値が小さすぎると計算時間が増え、大きすぎると細かい目の特徴を見逃してしまう可能性があります。

画像のサイズや対象物の大きさに応じて、最適な値を設定することが推奨されます。

MinNeighborsの設定

minNeighborsは、検出された矩形の信頼性を高めるために使います。

設定値が高いと、重なり合う矩形のみが最終的に採用されるため、誤検出が軽減されます。

一方、低く設定すると感度が増すものの、誤検出が含まれやすくなるため、慎重に調整する必要があります。

誤検出防止対策

目検出においては、誤検出が起きないように追加の工夫がポイントになります。

検出処理の前に不要な情報を取り除くことで、後続の処理が効果的に働き、確実な検出が期待できます。

ノイズ除去と検出対象の限定

画像にはしばしば不要なノイズが含まれるため、平滑化フィルタや適応的な閾値処理を導入すると検出結果が安定します。

また、顔領域のみに処理を限定することで、背景などのノイズが検出対象に影響しないようにする工夫が求められます。

こうした対策によって、シーンごとの特徴に柔軟に対応できる検出システムが作れるようになります。

性能評価と分析

検出システムを実用化するためには、精度や速度の評価が欠かせません。

各指標の把握により、システムの改善点が明確になり、満足のいく結果を実現できます。

検出精度の評価方法

検出精度は、実際に正しい目が検出されているかどうかを画像と照らし合わせることで評価します。

具体的には、以下の点に着目します。

• 正しく検出された目の数
• 誤検出(関係ない部分が囲まれたケース)の発生率
• 検出漏れの有無

異なる条件の画像を用意し、どの程度安定して検出できるかを実験する手法が一般的です。

これにより、実運用での信頼性が把握しやすくなります。

処理速度の検証

リアルタイムでの処理が要求される環境では、処理速度の検証が非常に重要です。

入力画像のサイズやパラメータ変更、またはハードウェアの性能が速度に影響を与えるため、以下の項目を意識して検証します。

• シングルフレームあたりの処理時間
• 画像解像度ごとの処理速度の比較
• パラメータ調整による速度変化

これらを踏まえて、実際のアプリケーション環境に合わせた最適化が求められます。

最適パラメータによる精度向上の可能性

理想的な検出性能を実現するためには、実験的に最適なパラメータを見出すことが非常に大切です。

scaleFactorやminNeighborsの値を微調整することで、検出結果の精度が大きく向上するケースも多く見受けられます。

検出対象の画像特性や環境に合わせて、各パラメータの最適な組み合わせを繰り返し試すと、より安定した動作が確認できます。

まとめ

OpenCVを利用した目検出の実装を通して、各処理の役割や前処理の重要性、そして目検出のためのパラメータ調整のポイントについて詳しく解説しました。

各工程で軽やかな処理の流れが作られているため、実際のプログラムにも柔軟に応用がききます。

これから目検出技術を使って、さらに多様な画像解析プロジェクトに挑戦してみてもらえれば嬉しいです。
