【C++】OpenCVで実現するパノラマ画像合成の基本手法と実装例

C++とOpenCVを利用したパノラマ作成は、複数の画像から重複部分を自動で検出し、シームレスな一枚の画像に合成する技術になります。

主に`Stitcher`クラスを活用し、各画像の位置合わせや補正を効率的に行うことで、撮影時の若干のズレも調整可能です。

シンプルな実装で、少ない画像でも広範な風景を表現できる点に魅力があります。

画像前処理

画像合成を進める前に、各画像の前処理をしっかり行うことが重要です。

ここでは、画像読み込みからサイズ調整、カラースペース変換、ノイズ除去までについて柔らかい文体で詳しく説明します。

画像読み込みとサイズ調整

画像合成の第一歩は、対象となる画像をきちんと読み込むことです。

各画像が適切なサイズやアスペクト比になっていないと、その後の処理に影響が出る可能性があるため、ここでの調整は大切です。

読み込み手法の基本

cv::imread関数を使って画像を読み込む際は、入力ファイルが正しいパスにあるか、存在するかどうかを確認してください。

各画像の読み込みが正しく行われると、合成のためにcv::Matとしてデータが格納されます。

また、読み込み時のフラグ(例えばカラー画像として読み込むか、グレースケールで読み込むか)を適切に設定すると、以降の処理がスムーズになります。

例えば、以下のようなコードを使って画像を読み込むことが可能です。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // カラー画像として読み込み
    cv::Mat img = cv::imread("sample.jpg", cv::IMREAD_COLOR);
    // もし画像の読み込みに失敗した場合はエラーメッセージを表示
    if (img.empty()) {
        std::cerr << "画像の読み込みに失敗しました。" << std::endl;
        return -1;
    }
    std::cout << "画像の読み込みに成功しました。" << std::endl;
    return 0;
}

画像の読み込みに成功しました。

このサンプルコードは、基本的な読み込み手法を示しており、エラーチェックも含まれているため、実際のプログラムに組み込みやすくなっています。

解像度とアスペクト比の調整

読み込んだ画像は、それぞれの解像度が異なる場合があります。

画像合成においては、全体のバランスを保つために、あらかじめ解像度を統一するか、アスペクト比を適切に調整することが必要です。

解像度の統一は、cv::resize関数を用いて行います。

たとえば、入力画像のサイズを幅800ピクセル、高さ600ピクセルに変更する場合、以下のような処理を加えます。

#include <opencv2/opencv.hpp>
int main() {
    cv::Mat img = cv::imread("sample.jpg");
    if (img.empty()) { return -1; }
    cv::Size targetSize(800, 600);
    cv::Mat resizedImg;
    // 画像サイズを変更
    cv::resize(img, resizedImg, targetSize);
    // 表示や保存の処理を追加することもできる
    cv::imwrite("resized_sample.jpg", resizedImg);
    return 0;
}

この処理により、異なる解像度の画像も同じサイズに統一することができ、後の画像合成での位置合わせが楽になります。

また、アスペクト比が崩れないようにリサイズする場合は、縦横比を計算してリサイズサイズを決定する方法もあります。

計算式は

$$\text{new\_width}=\text{old\_width}\times \frac{\text{target\_height}}{\text{old\_height}}$$

などを用いると良いでしょう。

カラースペース変換とノイズ除去

画像合成の前処理において、異なるカラースペースの画像同士であれば色調が違うため、一致するカラースペースに変換することが必要です。

また、撮影環境の影響により生じるノイズを除去することで、合成後の画像がより滑らかに仕上がります。

色空間変換の方法

画像の色空間を変更する操作には、cv::cvtColor関数がよく用いられます。

たとえば、BGR形式の画像をRGBに変換したり、グレースケールに変換したりする操作が可能です。

色空間変換を行うことで、合成時のカラーバランスが整い、画像同士の違和感を減らすことができます。

以下のコード例では、BGR画像を数種類の方法で変換する方法を紹介します。

#include <opencv2/opencv.hpp>
int main() {
    cv::Mat src = cv::imread("sample.jpg");
    if (src.empty()) { return -1; }
    cv::Mat rgbImg, grayImg;

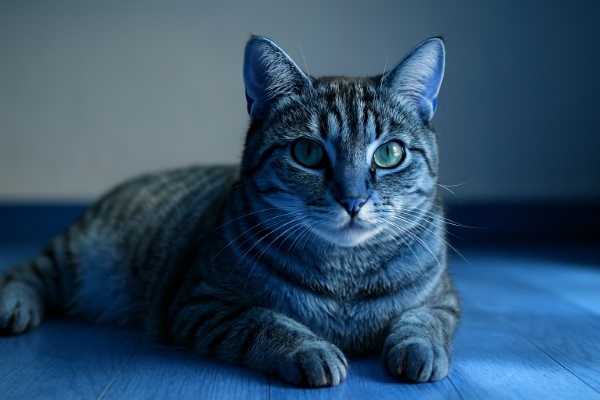

    // BGRからRGBへの変換
    cv::cvtColor(src, rgbImg, cv::COLOR_BGR2RGB);

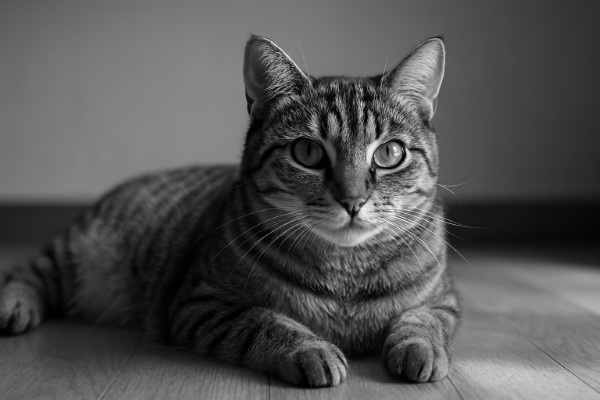

    // BGRからグレースケールへの変換
    cv::cvtColor(src, grayImg, cv::COLOR_BGR2GRAY);
    cv::imwrite("rgb_sample.jpg", rgbImg);
    cv::imwrite("gray_sample.jpg", grayImg);
    return 0;
}

このように色空間の変換を行うことで、合成時の配色の調和が取りやすくなります。

ノイズフィルタを用いた画像改善

撮影時に生じるノイズやごみを取り除くには、ガウシアンフィルタやメディアンフィルタといったノイズ除去フィルタを使うと良いです。

これらのフィルタは、局所的な画像の平均を算出するなどしてノイズを平滑化するため、合成画像の品質を向上させる効果があります。

たとえば、cv::GaussianBlurを使ったノイズ除去処理は以下のとおりです。

#include <opencv2/opencv.hpp>
int main() {
    cv::Mat img = cv::imread("sample.jpg");
    if (img.empty()) { return -1; }
    cv::Mat gaussianImg;
    // ガウシアンフィルタによるノイズ平滑化、カーネルサイズは5×5
    cv::GaussianBlur(img, gaussianImg, cv::Size(5, 5), 0);
    cv::imwrite("gaussian_sample.jpg", gaussianImg);
    return 0;
}

また、メディアンフィルタを使う場合はcv::medianBlurを用いることができます。

これらの技術を使って、画像全体のノイズを低減できれば、後続の特徴抽出やマッチングが円滑に行えます。

特徴抽出とマッチング

画像を合成するには、各画像間で共通する特徴点を検出し、対応付けすることが必要です。

このセクションでは、特徴点の検出や記述子生成、マッチングの手法について詳しく説明します。

特徴点検出アルゴリズムの選択

合成画像作成には、複数の画像から信頼性の高い特徴点を抽出する必要があります。

各アルゴリズムには得意とする状況があり、画像の性質や撮影条件に応じて適切な手法を選ぶと良いです。

SIFT・SURF・ORBなどの比較

• SIFT(Scale-Invariant Feature Transform)は、回転やスケールの変化に強い特徴点検出手法です
• SURF(Speeded-Up Robust Features)は、SIFTに比べて高速に動作する設計が特徴で、実行速度を重視する場合に適しています
• ORB(Oriented FAST and Rotated BRIEF)は、オープンソースで高速なアルゴリズムとして知られており、実用性の高さから広く利用されています

各アルゴリズムはライセンスや計算量、精度の面で違いがあるため、プロジェクトの目的に合わせて選択することが大切です。

特徴量生成と記述子の作成

特徴点が検出された後、各特徴点の周辺領域から特徴量を抽出し、記述子として表現します。

記述子は、画像間の対応関係を確認するために重要な要素になります。

OpenCVでは、各アルゴリズムに対応する記述子抽出関数が用意されていますので、適切な関数を呼び出すことで記述子の取得が可能です。

特徴点マッチング手法

抽出された記述子同士が互いに対応するかを見つけるために、特徴点マッチングが必要です。

マッチング手法では、各記述子間の距離(例えばユークリッド距離)を計算し、類似度が高いペアを対応点として選択します。

距離計算と類似度評価

記述子間の距離計算は、cv::BFMatcher(Brute-Force Matcher)を使って実行することが一般的です。

また、距離のしきい値を設定することで、本当に対応するかどうかの判断を補助でき、ノイズや誤対応を防ぐことが可能になります。

距離や類似度の評価指標により、各マッチペアの信頼度を定量的に評価できるメリットがあり、後の処理の精度向上につながります。

外れ値除去によるマッチング精度向上

マッチングの際に外れ値となる誤った対応点は、画像合成後の位置合わせに大きな影響を与えます。

そのため、外れ値を除外する処理を入れると、全体のマッチング精度が上がります。

代表的な方法として、距離比率テストなどが有効です。

また、複数の対応点が得られる場合、一致しないペアを早い段階で除去することで処理効率も改善されます。

RANSACによるフィルタリング

RANSAC(RANdom SAmple Consensus)は、外れ値を除外し、正しい対応点群を抽出するための手法です。

この方法を用いると、仮説検定に基づいて対応点群から外れたものを取り除くことができ、信頼性の高い変換行列を推定しやすくなります。

RANSACは多数のデータがある場合にも頑健に動作するため、実際の合成処理に使われるケースが多くなっています。

画像変換と位置合わせ

特徴点マッチングによって得られた対応関係をもとに、画像間の位置関係を補正するために、画像変換が行われます。

ここでは、ホモグラフィ行列の推定や投影変換(ワーピング)について説明します。

ホモグラフィ行列の推定

画像同士の対応関係が把握できたら、それらの情報を用いてホモグラフィ行列を計算します。

ホモグラフィ行列は、ある画像上の点$(x,y)$と対応する点$(x^{\prime },y^{\prime })$との関係を表す行列で、数式では

$$\left[\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ 1\end{array}\right]=H\times \left[\begin{array}{c}x\\ y\\ 1\end{array}\right]$$

と表されます。

これにより、異なる画像間の位置ずれを補正する変換が実現されます。

対応点の抽出と整合性確認

ホモグラフィ行列を推定するには、正確な対応点の集合が必要です。

各画像の特徴点から対応する点を抽出し、ペアごとに整合性があるかどうかを確認します。

数値的に安定した対応点群を使うことで、変換行列の推定精度が向上し、合成画像の品質がよくなります。

外れ値の排除手法

対応点の中には、誤ったマッチングにより外れ値が混入する可能性があります。

先に説明したRANSACの技法や、単純なしきい値判定などを用い、外れ値を排除することで信頼性の高いホモグラフィ行列が得られます。

これにより、画像変換時のブレや不連続が防止されます。

投影変換(ワーピング)の適用

ホモグラフィ行列が得られたら、各画像に対して投影変換を行い、同一平面上に配置します。

この投影変換の操作は、cv::warpPerspective関数を用いて実装されます。

変換後の画像は、各画像の重なる部分が自然に融合するように補正され、パノラマ画像の基盤が構築されます。

幾何学的補正と位置調整

投影変換によって補正後の画像に対して、細かな位置調整を追加することも可能です。

たとえば、複数の画像が重なる部分において、境界が目立たないようにシームレスな調整をすることで、違和感のない合成結果が得られます。

また、画像全体の回転やスケール補正も合わせて考慮すると、より美しいパノラマ画像が完成します。

パノラマ画像合成

複数の画像が正しい位置に整列された後は、画像同士の重なり部分を適切にブレンドして1枚の大きな画像に仕上げます。

この段階では、画像間の重なり検出とブレンド処理が重要な役割を果たします。

画像間の重なり検出

画像合成の成功には、各画像に重なる領域が適切に検出されることが必要です。

自動的に重複領域を特定することで、各画像のつなぎ目に不自然さが生じないようにします。

重なる部分では、特徴点の分布や画像の明暗を参考にして、連続した領域が選ばれる仕組みを導入すると良いです。

自動重複領域の特定

画像間の重複領域を特定するために、先ほど推定したホモグラフィ行列を使って各画像の変換後の位置を計算します。

その結果、共通領域がどこにあるかを把握でき、これをもとに複数の画像を1枚のキャンバス上に配置できるようにする仕組みがポイントです。

また、画像ごとに動的に重なり領域を検出できる仕組みを組み込むと、合成の柔軟性が増します。

ブレンド処理によるシームレス合成

対応点の位置合わせが完了した後、各画像の境界部分においてブレンド処理を行うことで、自然なパノラマ画像の生成を目指します。

ブレンド処理は、違和感のない境界線を作り出すために非常に重要な技術です。

境界部のブレンド技術

画像の境界部分でのブレンドには、単純な加重平均やフェーディング効果を利用した方法、あるいは多段階のブレンドが検討できます。

これらの技術を用いることで、画像同士の色や明度の差が緩和され、シームレスな合成結果が得られます。

具体的には、各ピクセルごとに重み付けを行い、境界部の違和感を小さくしていく方法がよく使われます。

色調および明暗の補正

画像間で色調や明暗にばらつきがある場合、最終的な合成画像に不自然さが出るため、ブレンド前に各画像の調整が求められます。

ヒストグラムの均一化やガンマ補正を利用すると、全体の色調が統一され、自然な見た目が実現します。

この補正は、画像の重なり領域以外にも全体に適用することが可能ですので、調整パラメータを適宜チューニングしていくと良いです。

実際のパノラマ合成のサンプルコード例として、OpenCVのStitcherクラスを使用した簡単な例を以下に示します。

#include <iostream>
#include <opencv2/opencv.hpp>
#include <opencv2/stitching.hpp>
#include <vector>

int main() {
    // 複数の画像の読み込み
    cv::Mat image1 = cv::imread("image1.jpg");
    cv::Mat image2 = cv::imread("image2.jpg");
    cv::Mat image3 = cv::imread("image3.jpg");

    // 画像の存在確認
    if (image1.empty() || image2.empty() || image3.empty()) {
        std::cerr << "画像のいずれかの読み込みに失敗しました。" << std::endl;
        return -1;
    }

    // 読み込んだ画像をvectorに格納
    std::vector<cv::Mat> images = {image1, image2, image3};

    // OpenCVのStitcherを使ってパノラマ画像合成
    cv::Ptr<cv::Stitcher> stitcher = cv::Stitcher::create(cv::Stitcher::PANORAMA);

    cv::Mat panorama;

    // 画像合成処理
    cv::Stitcher::Status status = stitcher->stitch(images, panorama);

    if (status != cv::Stitcher::OK) {
        std::cerr << "パノラマ画像の合成に失敗しました。エラーコード: " << int(status) << std::endl;
        return -1;
    }

    // 合成結果の保存
    cv::imwrite("panorama.jpg", panorama);

    std::cout << "パノラマ画像の合成に成功しました！" << std::endl;
    return 0;
}

パノラマ画像の合成に成功しました！

このコード例は、OpenCVのStitcherクラスの利用方法を示しつつ、画像読み込み、合成、保存までの一連の流れをシンプルに表現しています。

コメント部分には日本語で説明を加えてあり、変数名や関数名は英語表記を用いることで、コードの可読性と保守性が保たれるように工夫してあります。

最適化と問題対策

パノラマ画像合成の結果が期待通りにならない場合は、いくつかの最適化手法や問題対策を講じる必要があります。

ここでは性能向上のためのパラメータ調整や、合成失敗時の改善策について詳しく記載します。

パラメータ調整による性能向上

画像合成は、画像の数や解像度、そして使用するアルゴリズムの設定によって処理速度やメモリ使用量に影響が出ます。

パラメータを適切に調整することが、性能向上と安定した動作に繋がります。

並列処理とメモリ最適化

OpenCVでは、内部で並列処理を活用している部分もあります。

処理速度を上げるためには、マルチスレッドでの並列処理を意識することが効果的です。

また、画像の一時保存や中間生成物のメモリ管理を工夫することで、使用メモリを抑えつつ処理速度を向上させることができます。

• 使用する画像の解像度を適宜ダウンサンプリングする
• 並列化API(例えばOpenMPやTBB)を使って処理を並列化する

これらの技術を組み合わせることで、特に大量の高解像度画像を扱う際に有用な最適化が可能です。

合成失敗時の対策

パノラマ画像合成に失敗する原因は、画像間の特徴点が少なかったり、重なり部分が十分に確保できなかったりすることに起因する場合が多いです。

こうした場合の対策として、複数の手法を組み合わせて問題を解消する工夫が必要です。

マッチング不足への改善策

画像間で対応点が不足すると、ホモグラフィ行列の推定が不十分となり、変換が失敗する可能性があります。

そのため、以下の対策が効果的です。

• 画像の重なりを十分に確保して撮影する
• 特徴点検出アルゴリズムのパラメータを調整し、より多くの特徴点を抽出する
• マッチングのしきい値を見直し、精度と数のバランスを調整する

こうした工夫を重ねると、より安定したマッチング結果が得られ、合成成功率が向上します。

重なり領域調整の工夫

各画像間で重なり領域が偏っている場合、ブレンド処理に問題が生じる可能性があります。

その場合は、以下の方法を検討してください。

• 重なり領域の検出アルゴリズムのパラメータを再調整し、より自然な重なり部分を特定する
• ブレンド処理の方法を変更することで、各画像間の境界がより滑らかになるように工夫する
• 複数のブレンド手法(ウェイト付け平均、マルチバンドブレンディングなど)を試して、最も適した方法を採用する

これらの対策を講じることで、合成画像における境界部分の不自然さが大幅に改善される可能性があります。

まとめ

今回説明した各工程は、パノラマ画像合成に必要な前処理から特徴抽出、位置合わせ、ブレンド処理、そして最適化までの流れをカバーしています。

画像読み込み時のサイズ調整やカラースペース変換、ノイズ除去といった初期工程を丁寧に進めることで、後続処理の精度が向上することがわかります。

また、特徴点の抽出や対応付け、ホモグラフィ行列の推定、投影変換処理により、複数の画像を自然に結びつけられる仕組みが整えられます。

さらに、ブレンド処理とパラメータの最適化により、実用的なパノラマ画像合成システムは、さまざまな環境下でも安定した動作が期待できる結果となっています。

各工程において丁寧なチェックを加えながら、最適な手法を選択し、柔軟に改善策を取り入れることで、求める品質のパノラマ画像が実現できると感じられます。
