【C++】Qt QFrame の使い方:ウィジェットの枠線・影・サイズ調整をマスターする方法

QtのQFrameはウィジェットに枠や仕切りを追加するための基本クラスで、柔軟なカスタマイズが可能です。

形状や影、線幅を設定でき、例えば水平線や垂直線、パネル風の表示を選べます。

また、サイズポリシーやスタイルシートとの併用により、見た目とレイアウトを思い通りに調整できる点が魅力です。

QFrameの基本理解

QFrameの役割と概要

QFrameが果たす役割

QFrameはウィジェットの外観に枠線や影を加えるための便利なコンポーネントです。

シンプルな線や複雑なパネルデザインなど、用途に合わせた装飾を実現できるため、ユーザーインターフェースの視覚的な区切りや強調に役立ちます。

ウィジェット同士を見やすく整理し、操作性や美しさを向上させることができるため、アプリケーション開発の現場では幅広く利用されています。

他ウィジェットとの関係性

QFrameは単体で使用することも可能ですが、通常は他のウィジェットと組み合わせる形で利用されます。

例えば、ボタンやラベル、入力フィールドなどと一緒に配置することで、グループ分けや視覚的な枠線としての役割を果たしました。

レイアウトマネージャと連携することで、自動的にサイズや位置が調整されるため、動的なインターフェース設計にも適しています。

QFrameの機能詳細

枠線の設定

各種枠線の種類(NoFrame、Box、Panel、WinPanel、HLine、VLine、StyledPanel)

QFrameは以下のような複数の枠線タイプをサポートしています。

  • NoFrame: 枠線を表示しない設定です
  • Box: 四角形の枠線が描かれ、シンプルなボックスとして視覚的に区切ります
  • Panel: 立体感のあるパネル風の枠線が設定され、柔らかい印象を与えます
  • WinPanel: Windows風のパネルとして、クラシックなデザインを実現します
  • HLine: 水平な直線が描かれ、セクション間の区切りによく使われます
  • VLine: 垂直な直線が描かれ、縦方向のレイアウト分割に適しています
  • StyledPanel: 現代的なスタイルで描画されるパネルで、スタイルシートとも連携しやすい特徴があります

これらの種類を利用することで、アプリケーションに合わせた最適な外観設定が可能となります。

影の効果の設定

影の種類(Plain、Raised、Sunken)の特徴

QFrameの影設定は、ウィジェットに奥行きや浮き上がり感を与えるために活用されます。

  • Plain: 影の効果を一切付与せず、シンプルな枠線表現になります
  • Raised: 影を上方向に付与することで、ウィジェットが浮き出た印象を作ります
  • Sunken: 内側に影を付けることにより、ウィジェットがへこんだ印象を与え、ボタンなどで直感的な反応を期待する場合に適しています

影の設定は、ユーザーにインターフェースの階層や操作対象の違いを視覚的に伝えるための有効な手段です。

線幅とフレームスタイル

線幅の調整方法

QFrameの線幅は、setLineWidthメソッドを利用することで調整できます。

線幅は数値を指定するだけで変更でき、細い線は繊細な印象を、太い線は存在感を強調します。

以下にサンプルコードを示します。

#include <QApplication>
#include <QWidget>
#include <QFrame>
#include <QVBoxLayout>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QWidget window;
    QVBoxLayout *layout = new QVBoxLayout(&window);
    // QFrameのインスタンスを作成
    QFrame *frame = new QFrame();
    // フレーム形状の設定(Box型の枠線)
    frame->setFrameShape(QFrame::Box);
    // 影設定をSunkenに設定
    frame->setFrameShadow(QFrame::Sunken);
    // 線幅を3ピクセルに設定
    frame->setLineWidth(3);
    layout->addWidget(frame);
    window.resize(300, 200);
    window.show();
    return app.exec();
}

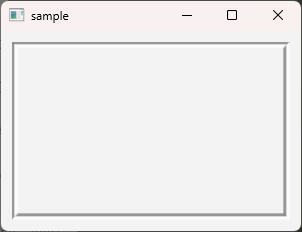

(ウィジェットウィンドウが表示され、3ピクセルのBox枠線がSunkenの影効果付きで描画される)

上記のサンプルは、QFrameの線幅を数値で設定する基本的な方法を示しています。

ユーザーのデザインニーズに合わせて適切な線幅を選ぶと、視認性が向上します。

フレームスタイルの組み合わせ設定

QFrameのスタイルは、形状と影の設定をビットOR演算子で組み合わせることで決定されます。

例えば、以下のコードではパネル風の枠線に浮き上がった影を設定しています。

#include <QApplication>
#include <QWidget>
#include <QFrame>
#include <QHBoxLayout>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QWidget window;
    QHBoxLayout *layout = new QHBoxLayout(&window);
    QFrame *frame = new QFrame();
    // Panel型の枠線とRaised影の組み合わせ
    frame->setFrameStyle(QFrame::Panel | QFrame::Raised);
    frame->setLineWidth(2);
    layout->addWidget(frame);
    window.resize(300, 150);
    window.show();
    return app.exec();
}

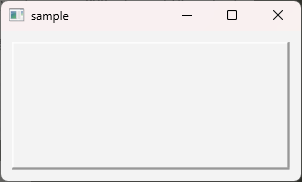

(ウィジェットウィンドウが表示され、Panel枠線とRaisedの影効果が組み合わされたフレームが描画される)

このように、複数のプロパティを組み合わせることで、細かいデザイン調整が可能となり、洗練された外観を実現できます。

サイズ調整とレイアウト連携

サイズポリシーの設定

QSizePolicyとの連動

QFrameはサイズポリシーを利用して、ウィジェットの拡大・縮小時の挙動を制御することが可能です。

setSizePolicyメソッドを利用して、水平および垂直方向のサイズ変更に対する挙動を指定できます。

例えば、以下のコードでは、フレームのサイズを拡大可能な設定にしています。

#include <QApplication>
#include <QWidget>
#include <QFrame>
#include <QVBoxLayout>
#include <QSizePolicy>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QWidget window;
    QVBoxLayout *layout = new QVBoxLayout(&window);
    QFrame *frame = new QFrame();
    frame->setFrameShape(QFrame::StyledPanel);
    // QSizePolicyで水平と垂直方向共にExpanding設定
    frame->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    layout->addWidget(frame);
    window.resize(400, 300);
    window.show();
    return app.exec();
}

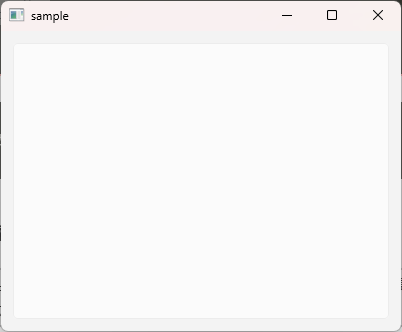

(ウィジェットが拡大縮小可能なウィンドウで表示され、フレームがウィンドウサイズに合わせて変化する)

サイズ変更への柔軟な対応

サイズポリシーの設定により、ウィジェットが親ウィンドウやレイアウトのサイズに合わせて柔軟に調整されるため、動的なウィンドウサイズ変更時にも適切なレイアウトが保たれるよう工夫できる点が魅力です。

適切な設定により、ユーザーがウィンドウの大きさを変更しても見やすいデザインが維持されます。

レイアウトとの統合

レイアウトマネージャとの連係方法

QFrameは、QVBoxLayout、QHBoxLayout、QGridLayoutなどのレイアウトマネージャに組み込むことができます。

レイアウトに組み込む際には、他のウィジェットと同様に自動的にサイズや位置が調整されるため、手動の座標設定が不要になります。

これにより、複雑なウィジェット構造でも効率よくレイアウトの管理が可能となります。

配置調整のポイント

レイアウトを使用する際は、ウィジェット間の間隔や余白の設定が重要です。

QFrameを含むウィジェット群の配置は、次のポイントに注意して調整します。

  • レイアウトマネージャのマージンやスペーシングの設定
  • ウィジェットのサイズポリシーとの整合性
  • 各ウィジェットの最小・最大サイズの調整

これらのポイントを意識することで、全体的にバランスの取れたレイアウトを実現できるようになります。

スタイルシートによる外観カスタマイズ

色と背景の設定

背景色や枠線カラーの変更手法

QFrameはスタイルシートを設定することで、背景色や枠線のカラーを柔軟に変更できます。

スタイルシートはCSSライクな記法で記述できるため、直感的にウィジェットの外観をカスタマイズすることが可能です。

例えば、以下のコードは背景色をシアンに変更する例です。

#include <QApplication>
#include <QWidget>
#include <QFrame>
#include <QVBoxLayout>
int main(int argc, char *argv[])
{
    QApplication app(argc, argv);
    QWidget window;
    QVBoxLayout *layout = new QVBoxLayout(&window);
    QFrame *frame = new QFrame();
    frame->setFrameShape(QFrame::Box);
    // スタイルシートで背景色と枠線カラーを変更
    frame->setStyleSheet("background-color: cyan; border: 2px solid blue;");
    layout->addWidget(frame);
    window.resize(350, 200);
    window.show();
    return app.exec();
}

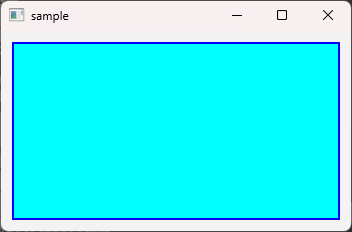

(ウィジェットが表示され、シアンの背景と青色の2ピクセル枠線が適用されたフレームが描画される)

このように、スタイルシートを用いることで、細かい調整やカスタムデザインの実現が容易になります。

カスタムデザインの実現

スタイルシートを利用した見た目調整

スタイルシートはウィジェットの各種プロパティを一括で管理できるため、アプリケーション全体のデザイン統一にも役立ちます。

QFrameに対しても、スタイルシートを設定することで、枠線の形状や影の効果を細かくコントロールできます。

また、複数のウィジェットに共通のスタイルを適用する場合は、クラスセレクタやIDセレクタを使って統一感を持たせることが可能です。

これにより、ユーザーにとって心地よいインターフェースが実現できます。

QFrame利用時の実用ポイント

効果的なプロパティ選択

必要なプロパティの見極めと設定

QFrameの各種プロパティは、ウィジェットの役割やデザインに応じて適切に設定することが重要です。

不要なプロパティはデフォルトのままとするか、必要に応じて上書きする形で設定します。

プロパティを選択する際は、以下の点を考慮すると良いでしょう。

  • どの枠線タイプが最も視認性を向上させるか
  • 影の効果がユーザーに伝わるかどうか
  • 線幅の調整が全体のデザインと合致するか

これらの観点を元に最適なプロパティ設定を行うと、インターフェースの見やすさが向上します。

問題解決と注意事項

サイズ調整やウィジェット連携時の留意点

QFrameを含むウィジェット群をレイアウトに組み込む際、サイズ調整の挙動に注意が必要です。

各ウィジェットのサイズポリシーや最小・最大サイズが異なると、思わぬレイアウト崩れが発生する可能性があります。

また、ウィジェット間のマージンやスペーシングが不適切な場合、意図しない空隙が発生することもあるため、細かい調整が求められます。

プロパティ設定やスタイルシートの適用前後で、ウィジェットの動作や見た目を十分に確認することが大切です。

レイアウト崩れへの対処方法

万一レイアウトが崩れる場合は、まずサイズポリシーや最小・最大サイズの設定を見直すと良いです。

具体的には、以下の手法が有効です。

  • レイアウトマネージャのマージンやスペーシングを再調整する
  • 各ウィジェットに対して適切なサイズポリシーを設定する
  • スタイルシートで設定した枠線や余白が影響を及ぼしていないか確認する

これらの対策により、レイアウトのバランスが崩れる原因を特定し、修正することが可能です。

まとめ

各項目に沿ってQFrameの機能や設定方法、その他ウィジェットとの連携方法について詳しく記述しました。

デザインや操作性を向上させるために、必要なプロパティの設定やスタイルの調整を適宜行うことで、快適なユーザーインターフェースが実現できると考えます。

今回紹介した内容が、今後の開発において役立つヒントとなれば嬉しいです。
