【C++】OpenCVで実装するリアルタイムハンドジェスチャー認識と応用事例

2025-04-26更新日: 2025-04-26

C++とOpenCVを使えばWebカメラ映像から手をリアルタイムに抽出し、指の本数や形状を解析してジェスチャーを判定できます。

肌色マスクや背景差分でノイズを抑え、輪郭の凸包と凸性欠陥で特徴を取得し、SVMや軽量CNNへ渡すことで平均90%以上の精度を得やすいです。

60fps近い処理速度が出るため、AR操作や非接触UIへすぐ応用できます。

目次から探す
  1. ハンドジェスチャー認識の全体フロー
  2. 入力取得とカメラ設定
  3. 前処理
  4. 肌色領域抽出
  5. 輪郭検出
  6. 主要輪郭の選択
  7. 特徴抽出
  8. ジェスチャークラス分類
  9. 学習データセット作成
  10. モデル評価
  11. パフォーマンス最適化
  12. メモリ管理と安全性
  13. クロスプラットフォーム対応
  14. ユースケース別応用事例
  15. デバッグとトラブルシューティング
  16. 拡張アイデア
  17. セキュリティとプライバシー考慮
  18. まとめ

ハンドジェスチャー認識の全体フロー

ハンドジェスチャー認識は、カメラから取得した映像データを解析し、手の動きや形状を理解して特定のジェスチャーを判別する技術です。

C++とOpenCVを使った実装では、複数の処理ステージを連携させることでリアルタイムに動作させることが可能です。

ここでは、ハンドジェスチャー認識の全体的な流れと、リアルタイム処理を実現するためのポイントについて詳しく解説します。

フロー全体のステージ構成

ハンドジェスチャー認識の処理は、大きく分けて以下のステージに分かれます。

  1. 入力取得(キャプチャ)

カメラから映像をリアルタイムで取得します。

OpenCVのVideoCaptureクラスを使い、フレーム単位で画像を取得します。

  1. 前処理

取得した画像に対してノイズ除去や色空間変換を行い、後続の処理がしやすい状態に整えます。

例えば、BGRからHSV色空間への変換や、ガウシアンブラーによる平滑化が含まれます。

  1. 肌色領域抽出

手の部分を抽出するために、HSV色空間で肌色の範囲を指定してマスクを作成します。

これにより、背景から手を分離しやすくなります。

  1. 輪郭検出

マスク画像から輪郭を検出し、手の形状を捉えます。

OpenCVのfindContours関数を使い、輪郭のリストを取得します。

  1. 特徴抽出

輪郭から凸包や凸性欠陥を計算し、指の本数や形状の特徴を抽出します。

これにより、ジェスチャーの判別に必要な情報を得ます。

  1. ジェスチャー分類

抽出した特徴をもとに、ルールベースや機械学習モデルでジェスチャーを判定します。

例えば、指の本数が3本なら「3」のジェスチャーと認識するなどです。

  1. 応用処理

認識結果をもとに、UI操作やロボット制御などのアクションを実行します。

このように、各ステージが連携して動作することで、リアルタイムに手のジェスチャーを認識できます。

リアルタイム処理を支える要点

リアルタイムでハンドジェスチャー認識を行うためには、処理速度と精度のバランスを取ることが重要です。

以下のポイントを押さえることで、スムーズな動作を実現できます。

処理の軽量化

  • 解像度の調整

高解像度の画像は詳細な情報を得られますが、処理負荷が高くなります。

適切な解像度(例：640×480)に設定し、必要に応じて縮小して処理することで高速化が可能です。

  • ROI(Region of Interest)の活用

手の位置がある程度わかっている場合は、画像全体ではなくROIだけを処理することで計算量を削減できます。

  • 効率的なアルゴリズム選択

輪郭検出や特徴抽出のパラメータを調整し、不要な計算を減らします。

例えば、輪郭の近似精度を下げることで処理時間を短縮できます。

並列処理とハードウェア活用

  • マルチスレッド化

OpenCVのparallel_for_やC++のスレッド機能を使い、画像取得と解析を並列で行うことでレイテンシを減らせます。

  • GPUアクセラレーション

CUDAやOpenCL対応のOpenCV関数を利用すると、画像処理の高速化が期待できます。

特にフィルタリングや色空間変換はGPUで効率的に処理可能です。

適切な前処理

  • ノイズ除去

ノイズが多いと輪郭検出の精度が落ちるため、ガウシアンブラーやメディアンフィルターでノイズを抑えます。

  • 照明変化への対応

照明条件が変わっても肌色抽出が安定するように、ヒストグラム均一化やガンマ補正を行うことが効果的です。

フレームレートの維持

  • フレームスキップ

処理が間に合わない場合は、すべてのフレームを処理せずに間引くことで、応答性を保ちます。

  • 非同期処理

画像取得と解析を非同期に行い、最新のフレームを優先的に処理する設計も有効です。

メモリ管理

  • バッファの再利用

画像バッファを毎回確保・解放するのではなく、再利用することでメモリ断片化や遅延を防ぎます。

  • スマートポインタの活用

OpenCVのMatは内部で参照カウントを持つため、コピー時のメモリ効率が良いですが、独自のデータ構造を使う場合はスマートポインタで安全に管理します。

これらのポイントを踏まえた設計により、C++とOpenCVでリアルタイムに動作するハンドジェスチャー認識システムを構築できます。

入力取得とカメラ設定

キャプチャデバイスの選択基準

ハンドジェスチャー認識におけるキャプチャデバイスの選択は、認識精度やリアルタイム性に大きく影響します。

以下のポイントを基準に選ぶとよいでしょう。

  • 解像度とフレームレートのバランス

高解像度は詳細な手の形状を捉えやすいですが、処理負荷が増大します。

一般的には640×480ピクセル以上、30fps以上のカメラが推奨されます。

これにより、指の動きや細かなジェスチャーも認識しやすくなります。

  • カメラの視野角(FOV)

手の動きを広範囲で捉えたい場合は広角レンズが適しています。

ただし、広角すぎると画像の歪みが増えるため、補正処理が必要になることがあります。

  • オートフォーカスの有無

手が動く距離範囲が広い場合はオートフォーカス機能があると便利です。

固定焦点の場合は、手の位置を一定範囲に保つ必要があります。

  • 接続インターフェース

USB 3.0やUSB-Cなど高速なインターフェースを持つカメラは、低遅延で高フレームレートの映像を取得しやすいです。

  • 赤外線・深度センサーの有無

RGBカメラだけでなく、深度センサー付きカメラ(例：Intel RealSense、Microsoft Kinect)を使うと、背景と手の分離が容易になり、認識精度が向上します。

  • プラットフォーム対応

使用するOSや開発環境でドライバやSDKがサポートされているかも重要です。

OpenCVのVideoCaptureで簡単に扱えるカメラが望ましいです。

解像度・FPSの最適値

解像度とFPS(フレームレート)はトレードオフの関係にあります。

高解像度は詳細な情報を得られますが、処理時間が増加し、FPSが低下するとリアルタイム性が損なわれます。

逆にFPSを上げすぎると処理が追いつかず、フレーム落ちが発生します。

解像度FPS推奨値特徴・用途
320×24030～60軽量処理向け。簡単なジェスチャーに適す
640×48030バランス良好。多くの用途で標準的
1280×72015～30詳細な形状認識に向くが処理負荷大
1920×108015高精細だがリアルタイム処理は難しい

一般的には640×480、30fpsが多くの環境で安定して動作します。

FPSは最低でも15fpsを確保し、滑らかな動きを捉えられるようにします。

フォーマットとバッファリング

カメラから取得する映像フォーマットは、処理速度に影響します。

OpenCVのVideoCaptureは多くのフォーマットをサポートしていますが、以下の点に注意してください。

  • フォーマットの種類

YUYVやMJPEGなどの圧縮フォーマットは転送帯域を節約できますが、デコードにCPU負荷がかかります。

RAWフォーマット(例：BGR、RGB)はデコード不要で高速ですが、帯域幅が大きくなります。

  • バッファリングの影響

カメラドライバやOSが内部でバッファリングを行うため、実際に取得するフレームが遅延することがあります。

これにより、リアルタイム性が低下する場合があります。

  • バッファサイズの調整

OpenCVのVideoCaptureではバッファサイズを設定できる場合があります。

バッファを小さくすることで遅延を減らせますが、フレーム落ちのリスクが増えます。

  • フレームのドロップ制御

連続してフレームを取得し、最新のフレームだけを処理する設計にすると、バッファ遅延の影響を軽減できます。

低遅延ストリーミング調整

リアルタイム認識では、カメラからの映像取得遅延を最小限に抑えることが重要です。

以下の方法で低遅延化を図れます。

  • カメラ設定の最適化

カメラの設定ツールやドライバで、低遅延モードやプライオリティ設定があれば有効にします。

  • OpenCVの設定

VideoCaptureのプロパティで、バッファサイズやキャプチャモードを調整します。

例えば、CAP_PROP_BUFFERSIZEを1に設定するとバッファを最小化できます。

  • フレームスキップの実装

解析処理が追いつかない場合は、古いフレームをスキップして最新フレームを優先的に処理します。

これにより、ユーザーの動きに即した応答が可能です。

  • 非同期キャプチャ

別スレッドで映像取得を行い、メインスレッドで解析する設計にすると、処理のボトルネックを分散できます。

  • ハードウェアアクセラレーションの活用

USB3.0対応カメラや専用キャプチャカードを使うと、転送遅延が減り、低遅延ストリーミングが実現しやすくなります。

これらのポイントを踏まえ、適切なカメラ選択と設定を行うことで、C++とOpenCVを用いたハンドジェスチャー認識の入力取得が安定し、リアルタイム性の高いシステムを構築できます。

以下に、OpenCVでカメラを初期化し、解像度とFPSを設定する簡単なサンプルコードを示します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // カメラデバイスID(0は通常内蔵カメラ)
    int deviceID = 0;
    cv::VideoCapture cap(deviceID);
    if (!cap.isOpened()) {
        std::cerr << "カメラを開けませんでした。" << std::endl;
        return -1;
    }
    // 解像度設定
    cap.set(cv::CAP_PROP_FRAME_WIDTH, 640);
    cap.set(cv::CAP_PROP_FRAME_HEIGHT, 480);
    // FPS設定
    cap.set(cv::CAP_PROP_FPS, 30);
    // 実際に設定された値を取得して表示
    double width = cap.get(cv::CAP_PROP_FRAME_WIDTH);
    double height = cap.get(cv::CAP_PROP_FRAME_HEIGHT);
    double fps = cap.get(cv::CAP_PROP_FPS);
    std::cout << "解像度: " << width << "x" << height << std::endl;
    std::cout << "FPS: " << fps << std::endl;
    cv::Mat frame;
    while (true) {
        cap >> frame; // フレーム取得
        if (frame.empty()) break;
        cv::imshow("Camera", frame);
        // 'q'キーで終了
        if (cv::waitKey(1) == 'q') break;
    }
    cap.release();
    cv::destroyAllWindows();
    return 0;
}
解像度: 640x480
FPS: 30

このコードは、カメラを開き、解像度とFPSを設定して映像を表示します。

カメラを開けない場合、セキュリティソフトがアクセスをブロックしていることがあります。

実際の環境によっては設定が反映されない場合もあるため、取得した値を確認することが重要です。

前処理

カラースペース変換

画像処理において、カラースペース変換は重要な前処理の一つです。

特にハンドジェスチャー認識では、肌色領域の抽出を効率的に行うために、BGRから他の色空間への変換がよく使われます。

BGR→HSV変換の利点

OpenCVで取得した画像はデフォルトでBGR形式ですが、肌色検出にはHSV色空間が非常に適しています。

HSVは色相(Hue)、彩度(Saturation)、明度(Value)に分かれており、色相成分を使って肌色を比較的簡単に抽出できます。

  • 色相(Hue)で肌色を指定しやすい

肌色は特定の色相範囲に収まるため、H成分の閾値を設定するだけで肌色領域を抽出しやすいです。

  • 照明変化に強い

明度(Value)や彩度(Saturation)の変動に対して色相は比較的安定しているため、照明条件が変わっても肌色検出が安定します。

  • 二値化が簡単

HSV空間で閾値処理を行うと、肌色領域のマスクを簡単に作成できます。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat bgr = cv::imread("hand.jpg");
    if (bgr.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat hsv;
    cv::cvtColor(bgr, hsv, cv::COLOR_BGR2HSV);
    // 肌色のHSV範囲(例)
    cv::Scalar lower(0, 30, 60);
    cv::Scalar upper(20, 150, 255);
    cv::Mat mask;
    cv::inRange(hsv, lower, upper, mask);
    cv::imshow("Original", bgr);
    cv::imshow("Skin Mask", mask);
    cv::waitKey(0);
    return 0;
}

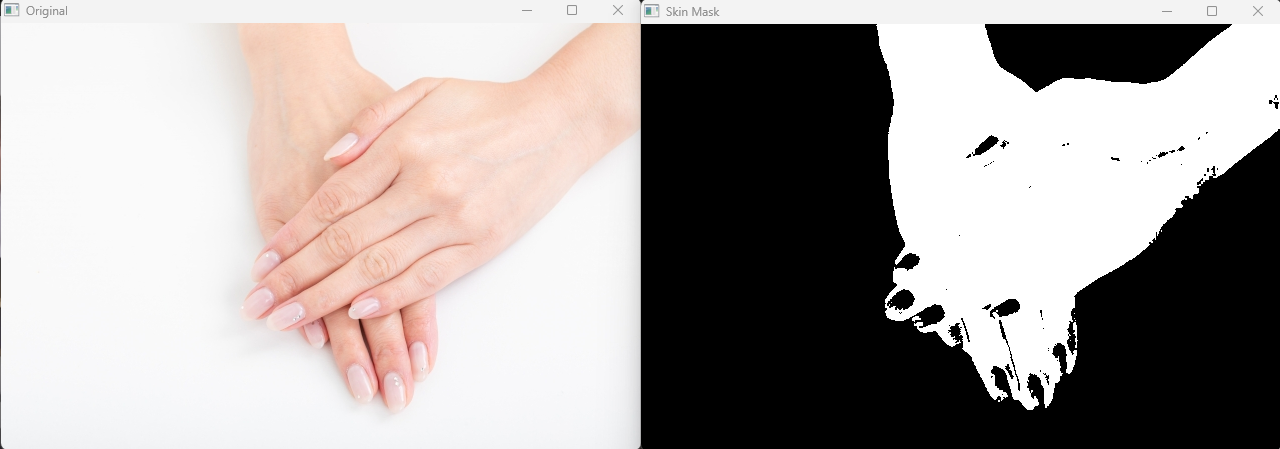

このコードは、BGR画像をHSVに変換し、肌色の範囲を指定してマスクを作成しています。

BGR→YCrCb変換の利点

YCrCb色空間は輝度成分(Y)と色差成分(Cr, Cb)に分かれており、肌色検出においても有効です。

  • 輝度と色差の分離

輝度成分と色差成分が分かれているため、照明の影響を受けにくく、肌色の色差成分(Cr, Cb)を使って抽出できます。

  • ノイズに強い

Y成分の変動があってもCrとCbは比較的安定しているため、照明変化に対してロバストです。

  • 多くの研究で利用実績あり

肌色検出の分野で広く使われており、実装例も豊富です。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat bgr = cv::imread("hand.png");
    if (bgr.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat ycrcb;
    cv::cvtColor(bgr, ycrcb, cv::COLOR_BGR2YCrCb);
    // 肌色のCr, Cb範囲(例)
    cv::Scalar lower(0, 133, 77);
    cv::Scalar upper(255, 173, 127);
    cv::Mat mask;
    cv::inRange(ycrcb, lower, upper, mask);
    cv::imshow("Original", bgr);
    cv::imshow("Skin Mask", mask);
    cv::waitKey(0);
    return 0;
}

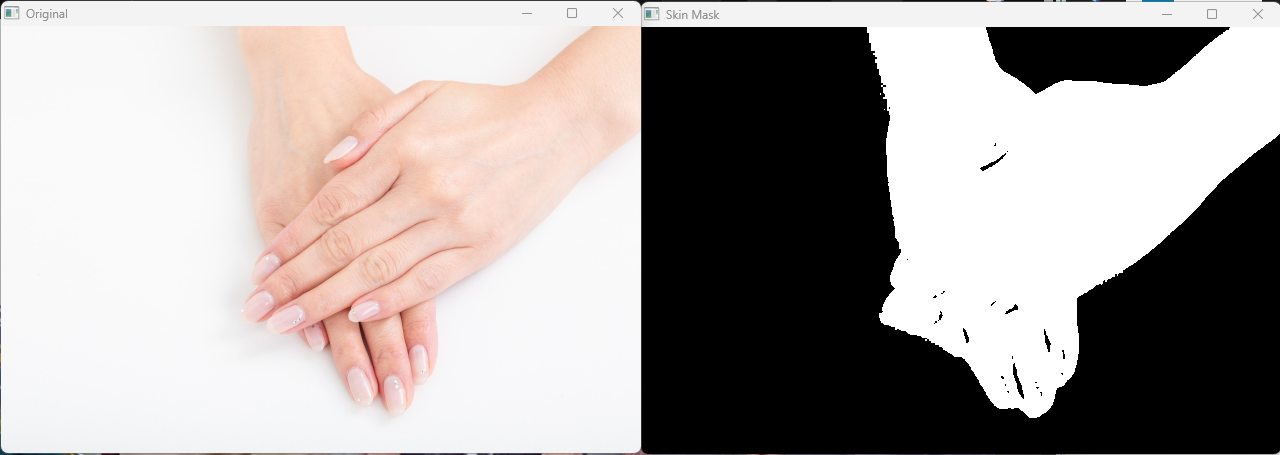

このコードは、BGR画像をYCrCbに変換し、肌色の色差成分を使ってマスクを作成しています。

照度変化へのロバスト化

照明条件が変わる環境では、肌色検出の精度が落ちやすいため、照度変化に強い前処理を行うことが重要です。

ヒストグラム均一化

ヒストグラム均一化は画像の輝度分布を均一化し、コントラストを改善する手法です。

これにより、暗い部分や明るい部分の差が縮まり、肌色検出が安定します。

OpenCVではequalizeHist関数を使いますが、カラー画像の場合は輝度成分のみを均一化するのが一般的です。

サンプルコード(YCrCbのY成分に適用)：

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat bgr = cv::imread("hand.jpg");
    if (bgr.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat ycrcb;
    cv::cvtColor(bgr, ycrcb, cv::COLOR_BGR2YCrCb);
    std::vector<cv::Mat> channels;
    cv::split(ycrcb, channels);
    // 輝度成分(Y)のヒストグラム均一化
    cv::equalizeHist(channels[0], channels[0]);
    cv::merge(channels, ycrcb);
    cv::Mat result;
    cv::cvtColor(ycrcb, result, cv::COLOR_YCrCb2BGR);
    cv::imshow("Original", bgr);
    cv::imshow("Equalized", result);
    cv::waitKey(0);
    return 0;
}

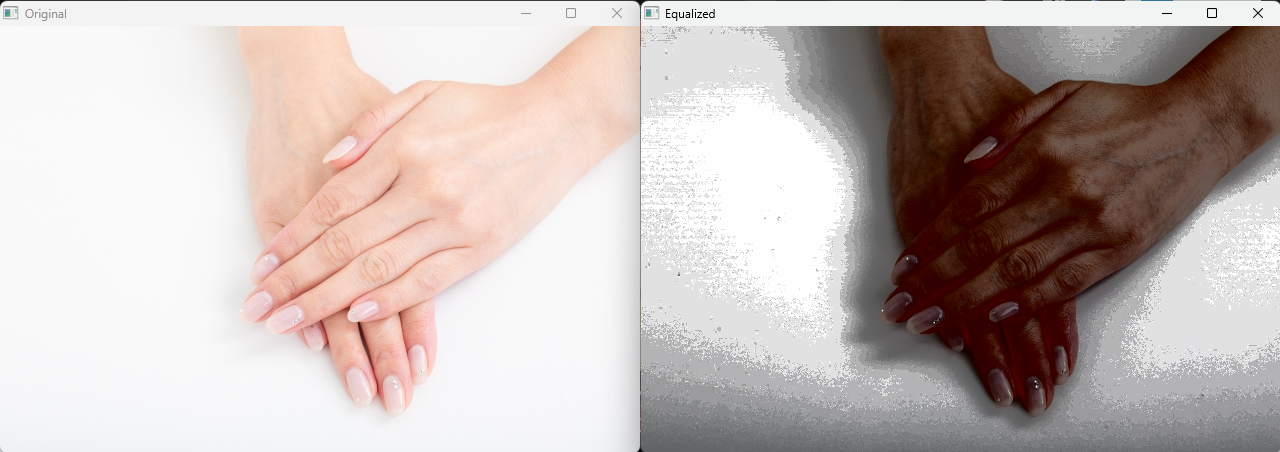

このコードは、YCrCb色空間のY成分を均一化し、コントラストを改善しています。

ガンマ補正

ガンマ補正は画像の明るさを非線形に調整し、暗い部分や明るい部分の見え方を改善します。

照明が暗い環境ではガンマ値を1より大きく設定し、明るい環境では1より小さく設定します。

ガンマ補正の式は以下の通りです。

Iout=255×(Iin255)γ

ここで、Iinは入力画素値、γはガンマ値です。

#include <opencv2/opencv.hpp>
#include <iostream>
cv::Mat gammaCorrection(const cv::Mat& src, double gamma) {
    CV_Assert(gamma >= 0);
    cv::Mat lut(1, 256, CV_8UC1);
    for (int i = 0; i < 256; i++) {
        lut.at<uchar>(i) = cv::saturate_cast<uchar>(pow(i / 255.0, gamma) * 255.0);
    }
    cv::Mat dst;
    cv::LUT(src, lut, dst);
    return dst;
}
int main() {
    cv::Mat bgr = cv::imread("hand.jpg");
    if (bgr.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    double gamma = 1.5; // 明るさを上げる例
    cv::Mat corrected = gammaCorrection(bgr, gamma);
    cv::imshow("Original", bgr);
    cv::imshow("Gamma Corrected", corrected);
    cv::waitKey(0);
    return 0;
}

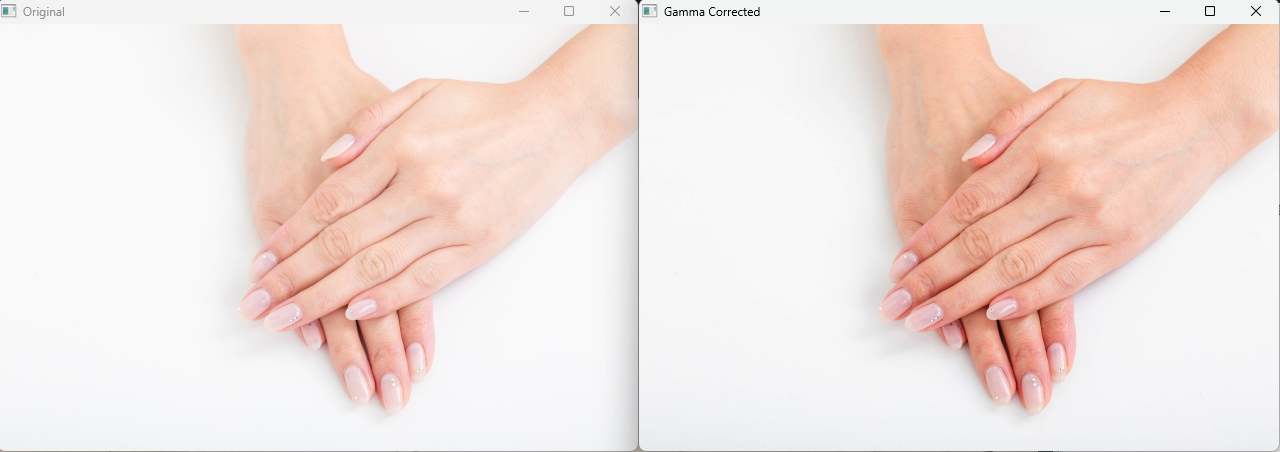

このコードは、ガンマ補正を適用して画像の明るさを調整しています。

ノイズ除去

画像に含まれるノイズは輪郭検出や肌色抽出の精度を下げるため、前処理でノイズを除去します。

代表的な手法としてガウシアンブラーとメディアンフィルターがあります。

ガウシアンブラー

ガウシアンブラーはガウス関数に基づく平滑化フィルターで、ノイズをぼかして除去します。

エッジの保持はメディアンフィルターより弱いですが、計算コストが低いです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand.jpg");
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat blurred;
    cv::GaussianBlur(img, blurred, cv::Size(5, 5), 0);
    cv::imshow("Original", img);
    cv::imshow("Gaussian Blurred", blurred);
    cv::waitKey(0);
    return 0;
}

このコードは、5×5のカーネルでガウシアンブラーを適用しています。

メディアンフィルター

メディアンフィルターは各画素の近傍の中央値を計算して置き換える手法で、特に塩胡椒ノイズに強いです。

エッジを比較的保持しながらノイズを除去できます。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand.jpg");
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat medianFiltered;
    cv::medianBlur(img, medianFiltered, 5);
    cv::imshow("Original", img);
    cv::imshow("Median Filtered", medianFiltered);
    cv::waitKey(0);
    return 0;
}

このコードは、カーネルサイズ5でメディアンフィルターを適用しています。

背景差分併用

背景差分は動く物体(ここでは手)を背景から分離する手法で、肌色抽出と組み合わせると認識精度が向上します。

単純差分

単純差分は、現在のフレームと背景画像の差分を計算し、差が大きい部分を動く物体として検出します。

背景画像は静止画や平均画像を使います。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::VideoCapture cap(0);
    if (!cap.isOpened()) {
        std::cerr << "カメラを開けませんでした。" << std::endl;
        return -1;
    }
    cv::Mat background;
    // 最初のフレームを背景として取得
    cap >> background;
    cv::cvtColor(background, background, cv::COLOR_BGR2GRAY);
    while (true) {
        cv::Mat frame, gray, diff, thresh;
        cap >> frame;
        if (frame.empty()) break;
        cv::cvtColor(frame, gray, cv::COLOR_BGR2GRAY);
        cv::absdiff(gray, background, diff);
        cv::threshold(diff, thresh, 30, 255, cv::THRESH_BINARY);
        cv::imshow("Original", frame);
        cv::imshow("Background Subtraction", thresh);
        if (cv::waitKey(30) == 'q') break;
    }
    return 0;
}

このコードは、最初のフレームを背景として差分を計算し、動く部分を抽出しています。

MOG2モデル

MOG2はOpenCVに実装されている背景差分アルゴリズムで、動的な背景や照明変化に強い特徴があります。

学習機能があり、背景の変化に適応します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::VideoCapture cap(0);
    if (!cap.isOpened()) {
        std::cerr << "カメラを開けませんでした。" << std::endl;
        return -1;
    }
    cv::Ptr<cv::BackgroundSubtractor> pMOG2 = cv::createBackgroundSubtractorMOG2();
    while (true) {
        cv::Mat frame, fgMask;
        cap >> frame;
        if (frame.empty()) break;
        pMOG2->apply(frame, fgMask);
        cv::imshow("Original", frame);
        cv::imshow("MOG2 Foreground Mask", fgMask);
        if (cv::waitKey(30) == 'q') break;
    }
    return 0;
}

このコードは、MOG2モデルを使って動く物体のマスクをリアルタイムに生成しています。

これらの前処理を組み合わせることで、肌色抽出や輪郭検出の精度が向上し、ハンドジェスチャー認識の信頼性が高まります。

肌色領域抽出

HSV閾値の決定

肌色領域抽出の基本は、HSV色空間における色相(Hue)、彩度(Saturation)、明度(Value)の閾値を適切に設定することです。

これにより、手の部分を効率的にマスクとして抽出できます。

範囲自動推定アルゴリズム

自動推定アルゴリズムは、画像や動画内の手の領域を動的に検出し、肌色のHSV範囲を自動で調整します。

これにより、照明条件や個人差に対応しやすくなります。

代表的な方法は以下の通りです。

  • ヒストグラムベースの推定

手の領域を初期的に指定(例えば、ユーザーが手を画面中央に置くなど)し、その部分のHSVヒストグラムを計算します。

ヒストグラムのピークや分布から肌色の範囲を推定し、閾値を決定します。

  • クラスタリング手法(K-meansなど)

画像のHSV空間でクラスタリングを行い、肌色に該当するクラスタを特定します。

これにより、複数の肌色パターンに対応可能です。

  • 適応的閾値設定

動画のフレームごとに肌色範囲を更新し、環境変化に追従します。

例えば、前フレームの肌色範囲を基に新しいフレームの分布を解析し、閾値を微調整します。

サンプルコード(ヒストグラムベースの簡易例)：

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat frame = cv::imread("hand_sample.jpg");
    if (frame.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    // 手領域のROIを手動で指定(例：中央の矩形)
    cv::Rect roi(frame.cols/3, frame.rows/3, frame.cols/3, frame.rows/3);
    cv::Mat handROI = frame(roi);
    cv::Mat hsvROI;
    cv::cvtColor(handROI, hsvROI, cv::COLOR_BGR2HSV);
    // HSVヒストグラム計算
    int h_bins = 30, s_bins = 32;
    int histSize[] = {h_bins, s_bins};
    float h_ranges[] = {0, 180};
    float s_ranges[] = {0, 256};
    const float* ranges[] = {h_ranges, s_ranges};
    int channels[] = {0, 1};
    cv::Mat hist;
    cv::calcHist(&hsvROI, 1, channels, cv::Mat(), hist, 2, histSize, ranges, true, false);
    cv::normalize(hist, hist, 0, 255, cv::NORM_MINMAX);
    // ヒストグラムのピークから閾値を推定する処理は省略
    // 実際はピーク周辺の範囲を抽出し、閾値を決定する
    std::cout << "ヒストグラム計算完了" << std::endl;
    return 0;
}

この例では、手の領域をROIで切り出し、HSVヒストグラムを計算しています。

実際にはピーク検出や閾値決定のロジックを追加します。

手動チューニングポイント

自動推定が難しい場合や環境が安定している場合は、手動でHSVの閾値を調整します。

調整時のポイントは以下です。

  • Hue(色相)

肌色は一般的に0〜20度(OpenCVのHueは0〜180スケール)に収まりますが、個人差や照明で変動します。

狭すぎると検出漏れ、広すぎると誤検出が増えます。

  • Saturation(彩度)

肌色は中程度の彩度を持つため、低すぎると灰色や白に誤検出しやすいです。

一般的に30〜150程度が目安です。

  • Value(明度)

明るすぎる部分や暗すぎる部分は誤検出の原因になるため、60〜255程度の範囲で調整します。

  • 環境に応じた微調整

室内照明、屋外光、カメラ特性によって最適値は変わるため、実際の環境でテストしながら調整します。

マスク生成と更新

肌色の閾値が決まったら、cv::inRange関数を使ってマスク画像を生成します。

マスクは白(255)が肌色領域、黒(0)が非肌色領域を示します。

動画処理の場合は、フレームごとにマスクを更新し、動く手の領域をリアルタイムに抽出します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::VideoCapture cap(0);
    if (!cap.isOpened()) {
        std::cerr << "カメラを開けませんでした。" << std::endl;
        return -1;
    }
    // 肌色のHSV閾値(例)
    cv::Scalar lower(0, 30, 60);
    cv::Scalar upper(20, 150, 255);
    cv::Mat frame, hsv, mask;
    while (true) {
        cap >> frame;
        if (frame.empty()) break;
        cv::cvtColor(frame, hsv, cv::COLOR_BGR2HSV);
        cv::inRange(hsv, lower, upper, mask);
        cv::imshow("Original", frame);
        cv::imshow("Skin Mask", mask);
        if (cv::waitKey(1) == 'q') break;
    }
    return 0;
}

このコードは、カメラ映像から肌色マスクをリアルタイムに生成し表示します。

形態学的処理

マスク画像はノイズや穴が含まれることが多いため、形態学的処理でマスクの品質を向上させます。

代表的な処理はオープニングとクロージングです。

オープニング処理

オープニングは、膨張(dilate)と収縮(erode)を組み合わせた処理で、小さなノイズを除去し、マスクの境界を滑らかにします。

具体的には、まず収縮で小さな白領域を消し、その後膨張で元の形状を復元します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat mask = cv::imread("skin_mask.png", cv::IMREAD_GRAYSCALE);
    if (mask.empty()) {
        std::cerr << "マスク画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat opened;
    cv::Mat kernel = cv::getStructuringElement(cv::MORPH_ELLIPSE, cv::Size(5, 5));
    cv::morphologyEx(mask, opened, cv::MORPH_OPEN, kernel);
    cv::imshow("Original Mask", mask);
    cv::imshow("Opened Mask", opened);
    cv::waitKey(0);
    return 0;
}

このコードは、5×5の楕円形カーネルでオープニング処理を行い、ノイズを除去しています。

クロージング処理

クロージングは、収縮(erode)と膨張(dilate)を組み合わせた処理で、マスク内の小さな穴や隙間を埋めます。

まず膨張で穴を埋め、その後収縮で形状を元に戻します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat mask = cv::imread("skin_mask.png", cv::IMREAD_GRAYSCALE);
    if (mask.empty()) {
        std::cerr << "マスク画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat closed;
    cv::Mat kernel = cv::getStructuringElement(cv::MORPH_ELLIPSE, cv::Size(5, 5));
    cv::morphologyEx(mask, closed, cv::MORPH_CLOSE, kernel);
    cv::imshow("Original Mask", mask);
    cv::imshow("Closed Mask", closed);
    cv::waitKey(0);
    return 0;
}

このコードは、5×5の楕円形カーネルでクロージング処理を行い、穴埋めをしています。

これらの処理を組み合わせることで、肌色領域の抽出精度が向上し、後続の輪郭検出や特徴抽出の精度も高まります。

リアルタイム処理では、これらの処理をフレームごとに高速に実行することが求められます。

輪郭検出

Cannyエッジの利用

輪郭検出の前段階として、エッジ検出を行うことが多いです。

OpenCVのCanny関数は、画像のエッジを検出する代表的な手法で、ノイズに強く、細かい輪郭を抽出しやすい特徴があります。

Cannyエッジ検出は以下のステップで処理されます。

  1. ガウシアンフィルターでノイズ除去
  2. 画像の勾配強度と方向を計算
  3. 非最大抑制で細いエッジを抽出
  4. ヒステリシス閾値処理でエッジを確定

ハンドジェスチャー認識では、肌色マスクや前処理済み画像に対してCannyを適用し、手の輪郭を明確にします。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand_mask.png", cv::IMREAD_GRAYSCALE);
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat edges;
    double lowThreshold = 50;
    double highThreshold = 150;
    int apertureSize = 3;
    cv::Canny(img, edges, lowThreshold, highThreshold, apertureSize);
    cv::imshow("Original Mask", img);
    cv::imshow("Canny Edges", edges);
    cv::waitKey(0);
    return 0;
}

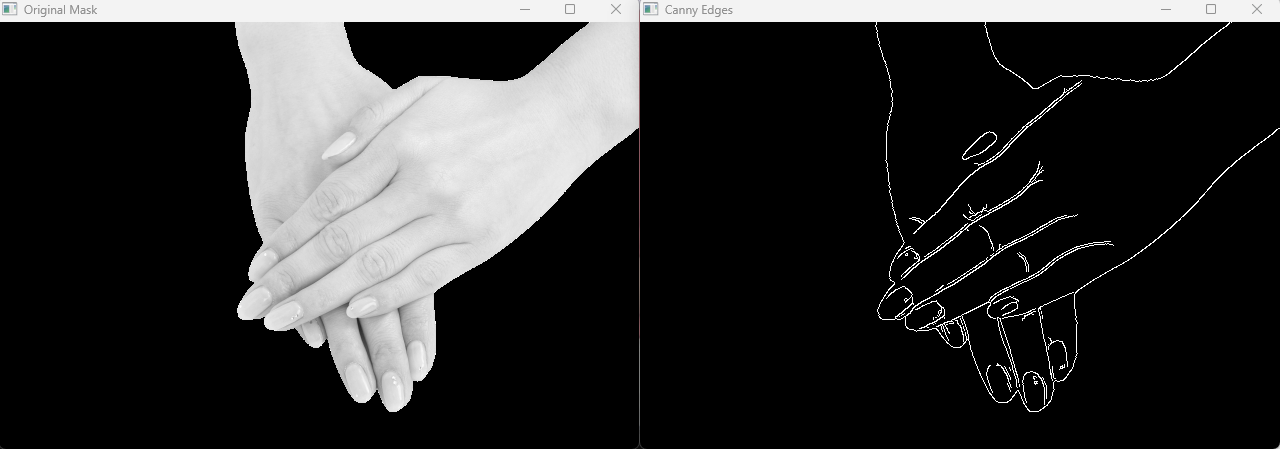

このコードは、グレースケールのマスク画像にCannyエッジ検出を適用し、輪郭のエッジを抽出しています。

findContours の設定

Cannyエッジ検出や二値化画像から輪郭を抽出するには、OpenCVのfindContours関数を使います。

findContoursは輪郭のリストを取得し、輪郭の階層構造や近似方法を指定できます。

void findContours(
    InputArray image,
    OutputArrayOfArrays contours,
    OutputArray hierarchy,
    int mode,
    int method,
    Point offset = Point()
);

階層構造

modeパラメータで輪郭の検出モードを指定します。

主なモードは以下の通りです。

モード名説明
RETR_EXTERNAL最も外側の輪郭のみを検出。内側の輪郭は無視。
RETR_LIST全ての輪郭を検出し、階層構造は無視。
RETR_CCOMP輪郭を2レベルの階層構造で検出。外側輪郭と内側輪郭を分けます。
RETR_TREE全ての輪郭を階層構造付きで検出。親子関係を完全に取得可能です。

ハンドジェスチャー認識では、手の輪郭の内側に指の間の穴など複数の階層が存在するため、RETR_TREEを使うことが多いです。

近似モード

methodパラメータで輪郭の近似方法を指定します。

モード名説明
CHAIN_APPROX_NONE輪郭の全ての点を保存。詳細な輪郭が得られるがデータ量が多い。
CHAIN_APPROX_SIMPLE直線部分の中間点を省略し、輪郭を圧縮。データ量が少なく高速。
CHAIN_APPROX_TC89_L1Teh-Chin近似アルゴリズム(L1距離)。
CHAIN_APPROX_TC89_KCOSTeh-Chin近似アルゴリズム(コサイン距離)。

一般的にはCHAIN_APPROX_SIMPLEが使われ、十分な輪郭精度と処理速度のバランスが取れます。

近似精度調整

findContours自体は近似精度のパラメータを直接持ちませんが、輪郭の後処理としてapproxPolyDP関数を使い、輪郭の近似精度を調整できます。

approxPolyDPは輪郭の点列を多角形で近似し、頂点数を減らすことが可能です。

パラメータepsilonは近似の許容誤差で、輪郭の周囲長の割合で指定します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand_mask.png", cv::IMREAD_GRAYSCALE);
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    std::vector<std::vector<cv::Point>> contours;
    std::vector<cv::Vec4i> hierarchy;
    cv::findContours(img, contours, hierarchy, cv::RETR_TREE, cv::CHAIN_APPROX_SIMPLE);
    std::vector<std::vector<cv::Point>> approxContours(contours.size());
    for (size_t i = 0; i < contours.size(); i++) {
        double epsilon = 0.01 * cv::arcLength(contours[i], true);
        cv::approxPolyDP(contours[i], approxContours[i], epsilon, true);
    }
    cv::Mat drawing = cv::Mat::zeros(img.size(), CV_8UC3);
    for (size_t i = 0; i < approxContours.size(); i++) {
        cv::Scalar color = cv::Scalar(0, 255, 0);
        cv::drawContours(drawing, approxContours, (int)i, color, 2);
    }
    cv::imshow("Approximated Contours", drawing);
    cv::waitKey(0);
    return 0;
}
元の写真
マスク化

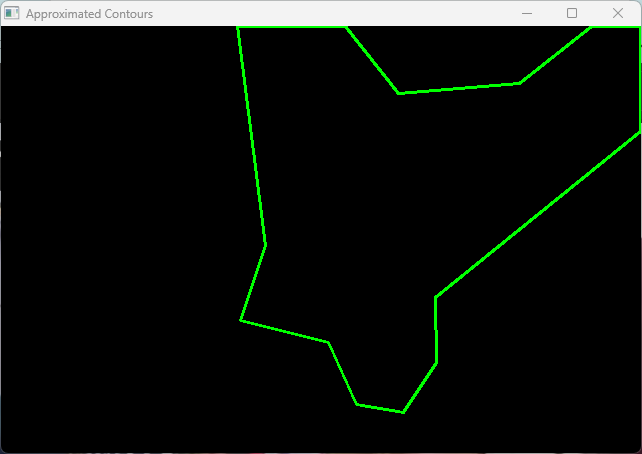

このコードは、マスク画像から輪郭を検出し、approxPolyDPで近似した輪郭を描画しています。

epsilonの値を調整することで、輪郭の滑らかさや詳細度をコントロールできます。

これらの設定を適切に組み合わせることで、手の輪郭を正確かつ効率的に抽出でき、指の本数カウントやジェスチャー判定の基盤となります。

主要輪郭の選択

ハンドジェスチャー認識において、画像から検出された複数の輪郭の中から「手」に該当する主要な輪郭を選択することは非常に重要です。

誤った輪郭を選ぶと認識精度が大きく低下するため、面積や形状の特徴を用いて適切にフィルタリングします。

面積フィルタリング

輪郭の面積は、手の大きさに応じて一定の範囲内に収まることが多いため、面積を基準に輪郭をフィルタリングします。

小さすぎる輪郭はノイズや誤検出の可能性が高く、大きすぎる輪郭は背景や他の物体の可能性があります。

OpenCVのcontourArea関数を使って輪郭の面積を計算し、閾値を設定してフィルタリングします。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat mask = cv::imread("skin_mask.png", cv::IMREAD_GRAYSCALE);
    if (mask.empty()) {
        std::cerr << "マスク画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    std::vector<std::vector<cv::Point>> contours;
    cv::findContours(mask, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
    double minArea = 1000.0;  // 最小面積閾値
    double maxArea = 50000.0; // 最大面積閾値
    std::vector<std::vector<cv::Point>> filteredContours;
    for (const auto& contour : contours) {
        double area = cv::contourArea(contour);
        if (area >= minArea && area <= maxArea) {
            filteredContours.push_back(contour);
        }
    }
    cv::Mat drawing = cv::Mat::zeros(mask.size(), CV_8UC3);
    for (size_t i = 0; i < filteredContours.size(); i++) {
        cv::drawContours(drawing, filteredContours, (int)i, cv::Scalar(0, 255, 0), 2);
    }
    cv::imshow("Filtered Contours", drawing);
    cv::waitKey(0);
    return 0;
}

このコードでは、面積が1000〜50000の範囲にある輪郭のみを抽出し、描画しています。

閾値は環境やカメラの距離に応じて調整してください。

外接矩形とアスペクト比判定

輪郭の形状を簡易的に評価するために、外接矩形(bounding rectangle)を計算し、そのアスペクト比(幅÷高さ)を用いて手らしい形状かどうかを判定します。

手の輪郭は一般的に縦長またはほぼ正方形に近い形状をしているため、極端に細長い矩形や幅が高さの数倍ある矩形は除外できます。

OpenCVのboundingRect関数で矩形を取得し、アスペクト比を計算します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat mask = cv::imread("skin_mask.png", cv::IMREAD_GRAYSCALE);
    if (mask.empty()) {
        std::cerr << "マスク画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    std::vector<std::vector<cv::Point>> contours;
    cv::findContours(mask, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
    double minAspectRatio = 0.3;  // 最小アスペクト比
    double maxAspectRatio = 1.5;  // 最大アスペクト比
    std::vector<std::vector<cv::Point>> filteredContours;
    for (const auto& contour : contours) {
        cv::Rect rect = cv::boundingRect(contour);
        double aspectRatio = static_cast<double>(rect.width) / rect.height;
        if (aspectRatio >= minAspectRatio && aspectRatio <= maxAspectRatio) {
            filteredContours.push_back(contour);
        }
    }
    cv::Mat drawing = cv::Mat::zeros(mask.size(), CV_8UC3);
    for (size_t i = 0; i < filteredContours.size(); i++) {
        cv::Rect rect = cv::boundingRect(filteredContours[i]);
        cv::rectangle(drawing, rect, cv::Scalar(255, 0, 0), 2);
        cv::drawContours(drawing, filteredContours, (int)i, cv::Scalar(0, 255, 0), 2);
    }
    cv::imshow("Aspect Ratio Filtered Contours", drawing);
    cv::waitKey(0);
    return 0;
}

このコードは、アスペクト比が0.3〜1.5の範囲にある輪郭を抽出し、外接矩形と輪郭を描画しています。

アスペクト比の閾値は手の向きやカメラ位置に応じて調整してください。

深度情報併用オプション

RGB画像だけでなく、深度カメラ(例：Intel RealSense、Microsoft Kinect)を併用すると、手の輪郭選択の精度が大幅に向上します。

深度情報を使うことで、背景と手の距離差を利用して誤検出を減らせます。

  • 距離フィルタリング

深度画像から手の距離範囲を指定し、その範囲内にある輪郭のみを対象にします。

これにより、背景の物体や他の手以外の物体を除外できます。

  • 3D形状解析

輪郭の2D形状だけでなく、深度情報を使って3D形状の特徴を抽出し、より正確な手の検出が可能です。

  • ノイズ除去

深度画像のノイズを考慮しつつ、RGBマスクと組み合わせて二重のフィルタリングを行います。

サンプルコード(深度画像の距離フィルタリング例)：

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    // 深度画像とRGBマスクを読み込み(例)
    cv::Mat depth = cv::imread("depth.png", cv::IMREAD_UNCHANGED); // 16bit深度画像
    cv::Mat mask = cv::imread("skin_mask.png", cv::IMREAD_GRAYSCALE);
    if (depth.empty() || mask.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    // 深度の閾値(例：500mm〜1000mm)
    uint16_t minDepth = 500;
    uint16_t maxDepth = 1000;
    cv::Mat depthMask = (depth >= minDepth) & (depth <= maxDepth);
    cv::Mat combinedMask;
    cv::bitwise_and(mask, depthMask, combinedMask);
    std::vector<std::vector<cv::Point>> contours;
    cv::findContours(combinedMask, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
    cv::Mat drawing = cv::Mat::zeros(mask.size(), CV_8UC3);
    for (size_t i = 0; i < contours.size(); i++) {
        cv::drawContours(drawing, contours, (int)i, cv::Scalar(0, 255, 0), 2);
    }
    cv::imshow("Combined Mask Contours", drawing);
    cv::waitKey(0);
    return 0;
}

このコードは、深度画像の距離範囲でマスクを絞り込み、肌色マスクとAND演算して輪郭を抽出しています。

深度情報を活用することで、背景の誤検出を減らし、手の輪郭選択の信頼性を高められます。

これらの手法を組み合わせて主要輪郭を選択することで、ハンドジェスチャー認識の精度と安定性が向上します。

環境や用途に応じて閾値や条件を調整し、最適な輪郭選択を行いましょう。

特徴抽出

ハンドジェスチャー認識において、手の輪郭から有用な特徴を抽出することは、ジェスチャーの正確な判定に欠かせません。

ここでは、凸包や凸性欠陥を用いた指先や手首の検出、形状特徴量の計算、さらにテクスチャ特徴量としてHOGやLBPの活用方法を詳しく解説します。

凸包と凸性欠陥

凸包(Convex Hull)は、輪郭を囲む最小の凸多角形であり、凸性欠陥(Convexity Defects)は輪郭と凸包の間にできる凹みの部分を指します。

これらを利用することで、指の間の隙間や指先の位置を検出できます。

指先候補抽出

指先は凸包の頂点の中で、凸性欠陥の間に位置することが多いため、凸包の頂点と凸性欠陥を組み合わせて指先候補を抽出します。

OpenCVのconvexHull関数で輪郭の凸包を取得し、convexityDefects関数で凸性欠陥を検出します。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat mask = cv::imread("hand_mask.png", cv::IMREAD_GRAYSCALE);
    if (mask.empty()) {
        std::cerr << "マスク画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    std::vector<std::vector<cv::Point>> contours;
    cv::findContours(mask, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
    if (contours.empty()) {
        std::cerr << "輪郭が見つかりませんでした。" << std::endl;
        return -1;
    }
    // 最大輪郭を選択
    size_t maxIdx = 0;
    double maxArea = 0;
    for (size_t i = 0; i < contours.size(); i++) {
        double area = cv::contourArea(contours[i]);
        if (area > maxArea) {
            maxArea = area;
            maxIdx = i;
        }
    }
    std::vector<int> hullIndices;
    cv::convexHull(contours[maxIdx], hullIndices, false, false);
    std::vector<cv::Vec4i> defects;
    cv::convexityDefects(contours[maxIdx], hullIndices, defects);
    cv::Mat drawing = cv::Mat::zeros(mask.size(), CV_8UC3);
    cv::drawContours(drawing, contours, (int)maxIdx, cv::Scalar(0, 255, 0), 2);
    cv::polylines(drawing, std::vector<std::vector<cv::Point>>{contours[maxIdx]}, true, cv::Scalar(255, 0, 0), 1);
    // 指先候補を描画
    for (const auto& defect : defects) {
        int startIdx = defect[0];
        int endIdx = defect[1];
        int farIdx = defect[2];
        float depth = defect[3] / 256.0;
        cv::Point startPoint = contours[maxIdx][startIdx];
        cv::Point endPoint = contours[maxIdx][endIdx];
        cv::Point farPoint = contours[maxIdx][farIdx];
        // 凸性欠陥の深さが一定以上のものを指の間の隙間とみなす
        if (depth > 10) {
            // 指先候補としてstartPointとendPointを描画
            cv::circle(drawing, startPoint, 8, cv::Scalar(0, 0, 255), -1);
            cv::circle(drawing, endPoint, 8, cv::Scalar(0, 0, 255), -1);
            // 凹みの点も描画(参考)
            cv::circle(drawing, farPoint, 5, cv::Scalar(255, 255, 0), -1);
        }
    }
    cv::imshow("Finger Tips and Defects", drawing);
    cv::waitKey(0);
    return 0;
}

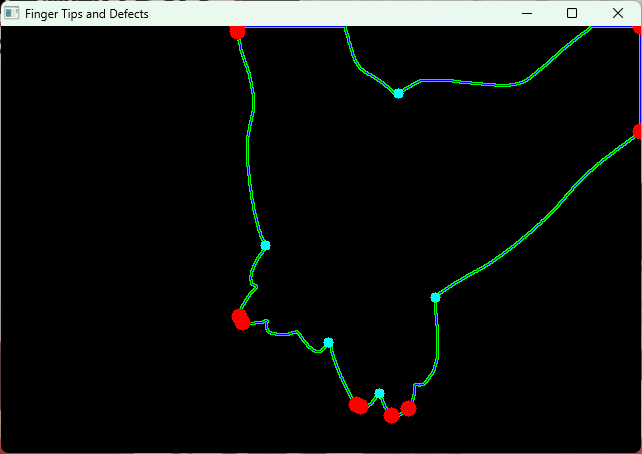

このコードは、最大輪郭の凸包と凸性欠陥を計算し、指先候補となる凸包の頂点を赤い円で描画しています。

深さ(depth)を閾値として指の間の凹みを判定しています。

手首位置推定

手首は輪郭の下部に位置し、凸性欠陥の中でも特に深い凹みとして現れることが多いです。

手首位置を推定することで、手の向きやジェスチャーの基準点として利用できます。

手首位置は、凸性欠陥の中で最も深い点farPointを選ぶ方法が一般的です。

サンプルコード(上記コードの一部を拡張)：

// 手首位置の推定
float maxDepth = 0;
cv::Point wristPoint;
for (const auto& defect : defects) {
    float depth = defect[3] / 256.0;
    if (depth > maxDepth) {
        maxDepth = depth;
        wristPoint = contours[maxIdx][defect[2]]; // 凹みの点
    }
}
if (maxDepth > 10) {
    cv::circle(drawing, wristPoint, 10, cv::Scalar(0, 255, 255), -1); // 手首位置を黄色で描画
}

このコードは、最も深い凸性欠陥の点を手首位置として描画しています。

形状特徴量

形状特徴量は、輪郭や凸包から計算される幾何学的な情報で、ジェスチャーの判定に役立ちます。

指本数カウント

指の本数は、凸性欠陥の数を基に推定できます。

一般的に、指の間の凹みの数が指の本数マイナス1に対応します。

指本数の推定手順：

  1. 凸性欠陥の深さが閾値以上のものを抽出
  2. それらの数に1を足して指の本数とする
int fingerCount = 0;
for (const auto& defect : defects) {
    float depth = defect[3] / 256.0;
    if (depth > 10) {
        fingerCount++;
    }
}
fingerCount = std::min(fingerCount + 1, 5); // 最大5本まで
std::cout << "推定指本数: " << fingerCount << std::endl;

このコードは、深さ10以上の凸性欠陥を数え、指の本数を推定しています。

角度・距離計算

指先や凸性欠陥の点間の角度や距離を計算することで、ジェスチャーの詳細な特徴を得られます。

例えば、指の開き具合や曲げ具合の判定に使います。

角度計算の例：

θ=arccos⁡(AB→⋅BC→|AB→||BC→|)

ここで、AB→とBC→は3点のベクトルです。

#include <cmath>
double angleBetween(cv::Point s, cv::Point f, cv::Point e) {
    double l1 = cv::norm(f - s);
    double l2 = cv::norm(f - e);
    double dot = (s.x - f.x) * (e.x - f.x) + (s.y - f.y) * (e.y - f.y);
    double angle = acos(dot / (l1 * l2));
    return angle * 180.0 / CV_PI; // 度に変換
}

この関数は3点の角度を度数で返します。

指の曲がり具合や開き角度の判定に利用可能です。

テクスチャ特徴量

形状だけでなく、手の表面のテクスチャ情報もジェスチャー認識に役立ちます。

代表的な特徴量としてHOG(Histogram of Oriented Gradients)とLBP(Local Binary Patterns)があります。

HOG

HOGは画像の局所的な勾配方向の分布を表現し、物体検出や姿勢推定で広く使われています。

手の輪郭内のHOG特徴を抽出し、機械学習モデルの入力に利用できます。

OpenCVにはHOGDescriptorクラスがあり、簡単に特徴量を計算できます。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand_roi.jpg", cv::IMREAD_GRAYSCALE);
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::resize(img, img, cv::Size(64, 128)); // HOGの標準サイズにリサイズ
    cv::HOGDescriptor hog;
    std::vector<float> descriptors;
    hog.compute(img, descriptors);
    std::cout << "HOG特徴量の次元数: " << descriptors.size() << std::endl;
    return 0;
}

このコードは、手のROI画像からHOG特徴量を抽出し、特徴ベクトルのサイズを表示します。

LBP

LBPは局所的な輝度パターンを2値化して特徴量化する手法で、テクスチャ解析に適しています。

手の表面の微細なパターンを捉え、ジェスチャーの識別に役立ちます。

OpenCVには直接のLBP関数はありませんが、簡単な実装や外部ライブラリを利用できます。

以下は簡易的なLBP計算の例です。

サンプルコード(簡易版)：

#include <opencv2/opencv.hpp>
#include <iostream>
cv::Mat computeLBP(const cv::Mat& src) {
    cv::Mat lbp = cv::Mat::zeros(src.rows - 2, src.cols - 2, CV_8UC1);
    for (int i = 1; i < src.rows - 1; i++) {
        for (int j = 1; j < src.cols - 1; j++) {
            uchar center = src.at<uchar>(i, j);
            unsigned char code = 0;
            code |= (src.at<uchar>(i - 1, j - 1) > center) << 7;
            code |= (src.at<uchar>(i - 1, j) > center) << 6;
            code |= (src.at<uchar>(i - 1, j + 1) > center) << 5;
            code |= (src.at<uchar>(i, j + 1) > center) << 4;
            code |= (src.at<uchar>(i + 1, j + 1) > center) << 3;
            code |= (src.at<uchar>(i + 1, j) > center) << 2;
            code |= (src.at<uchar>(i + 1, j - 1) > center) << 1;
            code |= (src.at<uchar>(i, j - 1) > center) << 0;
            lbp.at<uchar>(i - 1, j - 1) = code;
        }
    }
    return lbp;
}
int main() {
    cv::Mat img = cv::imread("hand_roi.jpg", cv::IMREAD_GRAYSCALE);
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::Mat lbpImage = computeLBP(img);
    cv::imshow("Original", img);
    cv::imshow("LBP", lbpImage);
    cv::waitKey(0);
    return 0;
}

このコードは、グレースケール画像からLBP画像を計算し表示します。

LBP特徴量はヒストグラム化して機械学習の入力に使うことが多いです。

これらの特徴抽出手法を組み合わせることで、形状とテクスチャの両面から手のジェスチャーを高精度に認識できます。

用途に応じて適切な特徴量を選択し、分類モデルに活用してください。

ジェスチャークラス分類

ハンドジェスチャー認識の最終段階は、抽出した特徴量をもとにジェスチャーのクラスを判定することです。

分類方法にはルールベースの単純判定から、機械学習モデル、さらに近年では軽量なCNNモデルを用いた深層学習まで多様な手法があります。

ここではそれぞれの手法の特徴と実装ポイントを詳しく解説します。

ルールベース判定

ルールベース判定は、指の本数や角度、距離などの形状特徴量に基づいて条件分岐を行い、ジェスチャーを判定する方法です。

実装が簡単でリアルタイム性が高い反面、複雑なジェスチャーや環境変化に弱いという欠点があります。

例えば、指本数が3本なら「3」のジェスチャー、指の間の角度が特定範囲なら「OKサイン」といった具合に条件を設定します。

int classifyGesture(int fingerCount, double angle) {
    if (fingerCount == 1 && angle > 160) {
        return 1; // 指1本(親指立てなど)
    } else if (fingerCount == 3) {
        return 3; // 指3本
    } else if (fingerCount == 5) {
        return 5; // 指5本(開いた手)
    }
    return 0; // 不明
}

このように単純な条件分岐で判定できるため、処理負荷が低く、初期段階のプロトタイプに適しています。

機械学習モデル

より柔軟で高精度な分類を目指す場合、SVMやRandom Forestなどの機械学習モデルを用います。

これらは特徴量ベクトルを入力として学習し、未知のデータに対しても比較的高い汎化性能を持ちます。

SVM

サポートベクターマシン(SVM)は、特徴空間でクラス間の境界を最大マージンで分ける分類器です。

特徴量が線形分離可能な場合は高速かつ高精度に動作します。

OpenCVのml::SVMクラスを使って学習・推論が可能です。

サンプルコード(学習済みモデルの推論例)：

#include <opencv2/opencv.hpp>
#include <opencv2/ml.hpp>
#include <iostream>
int main() {
    cv::Ptr<cv::ml::SVM> svm = cv::ml::SVM::load("gesture_svm_model.xml");
    // 入力特徴量(例：指本数、角度など)
    cv::Mat sample = (cv::Mat_<float>(1, 3) << 3, 45.0f, 0.8f);
    float response = svm->predict(sample);
    std::cout << "予測クラス: " << response << std::endl;
    return 0;
}

特徴量のスケーリングや前処理が重要で、学習時と同じ処理を推論時にも適用する必要があります。

Random Forest

Random Forestは複数の決定木を組み合わせたアンサンブル学習で、非線形な特徴空間にも対応可能です。

過学習に強く、特徴量の重要度解析も可能です。

OpenCVのml::RTreesクラスで実装できます。

サンプルコード(推論例)：

#include <opencv2/opencv.hpp>
#include <opencv2/ml.hpp>
#include <iostream>
int main() {
    cv::Ptr<cv::ml::RTrees> rtrees = cv::ml::RTrees::load("gesture_rforest_model.xml");
    cv::Mat sample = (cv::Mat_<float>(1, 3) << 3, 45.0f, 0.8f);
    float response = rtrees->predict(sample);
    std::cout << "予測クラス: " << response << std::endl;
    return 0;
}

Random Forestは特徴量の前処理が比較的緩やかで扱いやすいのが利点です。

軽量CNNモデル

近年は深層学習を用いたCNN(畳み込みニューラルネットワーク)が主流ですが、リアルタイム処理には軽量モデルが求められます。

MobileNet派生やYOLOHand風のアーキテクチャが代表的です。

MobileNet派生

MobileNetはモバイル端末向けに設計された軽量CNNで、深さ方向の畳み込み(Depthwise Convolution)を用いて計算量を削減しています。

ハンドジェスチャー認識では、MobileNetをベースにしたモデルが高速かつ高精度に動作します。

TensorFlowやPyTorchで学習し、ONNXやOpenVINOなどでC++に組み込むことが多いです。

特徴：

  • パラメータ数が少なく軽量
  • 精度と速度のバランスが良い
  • 転移学習で少量データから学習可能

YOLOHand風アーキテクチャ

YOLO(You Only Look Once)は物体検出の高速モデルで、YOLOHandは手の検出・認識に特化した派生モデルです。

リアルタイムで手の位置とジェスチャーを同時に推定可能です。

特徴：

  • 物体検出と分類を同時に実行
  • 高速推論が可能(GPU活用推奨)
  • 複数手の同時認識に対応

C++ではDarknetやTensorRTを使って推論を組み込むことが多いです。

モデル入力データ整形

CNNや機械学習モデルに入力する前に、画像や特徴量を適切に整形する必要があります。

主な処理はリサイズ、正規化、データ拡張です。

リサイズ

モデルの入力サイズに合わせて画像をリサイズします。

例えばMobileNetは224×224、YOLOは416×416など固定サイズが多いです。

リサイズはcv::resizeで行い、アスペクト比を維持するか切り捨てるかは用途に応じて決めます。

cv::Mat resized;
cv::resize(inputImage, resized, cv::Size(224, 224));

正規化

ピクセル値を0〜1や-1〜1の範囲にスケーリングし、学習時と同じ正規化を行います。

これによりモデルの推論精度が安定します。

resized.convertTo(resized, CV_32F, 1.0 / 255.0);

データ拡張

学習時にデータ拡張を行うことで、モデルの汎化性能を高めます。

回転、平行移動、スケーリング、色調変化などが代表的です。

OpenCVの関数を使い、ランダムに変換を加えた画像を生成します。

サンプルコード(回転例)：

cv::Mat rotateImage(const cv::Mat& src, double angle) {
    cv::Point2f center(src.cols / 2.0F, src.rows / 2.0F);
    cv::Mat rot = cv::getRotationMatrix2D(center, angle, 1.0);
    cv::Mat dst;
    cv::warpAffine(src, dst, rot, src.size());
    return dst;
}

これらの前処理を組み合わせて学習データを増やし、モデルの精度向上を図ります。

これらの分類手法と入力整形を適切に組み合わせることで、C++とOpenCVを用いたリアルタイムハンドジェスチャー認識の高精度化と高速化が実現します。

用途や環境に応じて最適なモデルを選択してください。

学習データセット作成

高精度なハンドジェスチャー認識モデルを構築するためには、質の高い学習データセットの作成が不可欠です。

ここでは、効果的なサンプリング手法、アノテーションツールの活用方法、そして不均衡データへの対策について詳しく解説します。

サンプリング手法

学習データのサンプリングは、モデルの汎化性能に大きく影響します。

多様な環境やジェスチャーのバリエーションをカバーするために、以下のポイントを考慮してサンプリングを行います。

  • 多様なユーザーからの収集

肌色や手の大きさ、形状は個人差が大きいため、複数の被験者からデータを収集します。

これにより、モデルが特定の個人に偏らず、汎用性が高まります。

  • 異なる照明条件・背景

室内外、明るい場所や暗い場所、背景の色や模様が異なる環境で撮影し、照明変化や背景ノイズに強いモデルを目指します。

  • ジェスチャーの多様な角度・距離

手の向きやカメラからの距離を変えて撮影し、様々な視点からのデータを含めます。

  • 連続フレームの間引き

動画からフレームを抽出する場合、連続フレームをすべて使うと似た画像が多くなり過学習の原因となるため、一定間隔で間引いて多様性を確保します。

  • データのバランス調整

各ジェスチャークラスのサンプル数が極端に偏らないように注意します。

アノテーションツール活用

正確なラベル付け(アノテーション)は学習データの品質を左右します。

手動でのラベル付けは時間と労力がかかるため、効率的に作業できるツールを活用します。

  • LabelImg

画像に矩形バウンディングボックスを描画し、クラスラベルを付与できるオープンソースツール。

主に物体検出用ですが、手の位置やジェスチャーラベル付けに利用可能です。

  • VGG Image Annotator (VIA)

Webベースのアノテーションツールで、多様な形状(ポリゴン、ポイントなど)に対応。

手の輪郭や指先位置の詳細なラベル付けに適しています。

  • CVAT (Computer Vision Annotation Tool)

複数人での共同作業に対応し、動画アノテーションも可能です。

大規模データセット作成に向いています。

  • カスタムツールの開発

特定のジェスチャーや特徴に特化したアノテーションが必要な場合は、OpenCVやQtを使って独自ツールを作成することもあります。

アノテーション時のポイント：

  • ラベルの一貫性を保つためにガイドラインを作成する
  • 複数人で作業する場合はクロスチェックを行う
  • 動画の場合はフレーム間のラベル連続性を考慮する

不均衡データ対策

ジェスチャークラス間でサンプル数に偏りがあると、モデルが多数派クラスに偏った学習をしてしまい、少数派クラスの認識精度が低下します。

以下の対策を講じることが重要です。

  • データ増強(Data Augmentation)

少数派クラスの画像に対して回転、拡大縮小、色調変化、ノイズ付加などの変換を加え、サンプル数を人工的に増やします。

  • サンプリング手法の調整
    • オーバーサンプリング：少数派クラスのデータを複製または合成して増やす
    • アンダーサンプリング：多数派クラスのデータを減らしてバランスを取ります
  • 重み付け損失関数の利用

学習時にクラスごとに異なる重みを設定し、少数派クラスの誤分類に対してペナルティを大きくします。

これによりモデルが少数派クラスを無視しにくくなります。

  • 合成データ生成(GANなど)

生成モデルを使ってリアルな少数派クラスの画像を合成し、データセットを拡充します。

  • 評価指標の工夫

精度だけでなく、F1スコアや混同行列を用いてクラスごとの性能を詳細に評価し、偏りを把握します。

これらの手法を組み合わせて学習データセットを作成・整備することで、ハンドジェスチャー認識モデルの精度と汎用性を大きく向上させることが可能です。

モデル評価

ハンドジェスチャー認識モデルの性能を正確に把握するためには、適切な評価指標と可視化手法を用いることが重要です。

また、リアルタイム処理における推論速度の計測も欠かせません。

ここでは、精度やF1スコアの計算方法、混同行列による可視化、そして推論時間の測定方法について詳しく解説します。

精度・F1スコア指標

モデルの分類性能を評価する基本的な指標として「精度(Accuracy)」と「F1スコア」があります。

  • 精度(Accuracy)

全予測のうち正しく分類された割合を示します。

計算式は以下の通りです。

Accuracy=TP+TNTP+TN+FP+FN

ここで、

  • TP：真陽性(正しく正クラスと判定)
  • TN：真陰性(正しく負クラスと判定)
  • FP：偽陽性(誤って正クラスと判定)
  • FN：偽陰性(誤って負クラスと判定)

ただし、クラス不均衡がある場合は精度だけでは性能を正確に評価できません。

  • F1スコア

適合率(Precision)と再現率(Recall)の調和平均で、クラスごとのバランスを評価します。

Precision=TPTP+FP

Recall=TPTP+FN

F1 Score=2×Precision×RecallPrecision+Recall

F1スコアは0から1の範囲で、1に近いほど良い性能を示します。

特に少数クラスの評価に有効です。

C++での計算例(2クラス分類)：

#include <iostream>
struct ConfusionMatrix {
    int TP = 0;
    int TN = 0;
    int FP = 0;
    int FN = 0;
};
void calculateMetrics(const ConfusionMatrix& cm) {
    double accuracy = static_cast<double>(cm.TP + cm.TN) / (cm.TP + cm.TN + cm.FP + cm.FN);
    double precision = cm.TP + cm.FP == 0 ? 0 : static_cast<double>(cm.TP) / (cm.TP + cm.FP);
    double recall = cm.TP + cm.FN == 0 ? 0 : static_cast<double>(cm.TP) / (cm.TP + cm.FN);
    double f1 = (precision + recall) == 0 ? 0 : 2 * precision * recall / (precision + recall);
    std::cout << "Accuracy: " << accuracy << std::endl;
    std::cout << "Precision: " << precision << std::endl;
    std::cout << "Recall: " << recall << std::endl;
    std::cout << "F1 Score: " << f1 << std::endl;
}
int main() {
    ConfusionMatrix cm{50, 40, 5, 5};
    calculateMetrics(cm);
    return 0;
}

混同行列での可視化

混同行列は、各クラスの予測結果と実際のラベルの対応を表形式で示し、誤分類の傾向を把握しやすくします。

多クラス分類では特に有効です。

例えば、3クラス分類の混同行列は以下のようになります。

実際\予測クラスAクラスBクラスC
クラスA5023
クラスB4451
クラスC2348

OpenCVのcv::Matを使って混同行列を作成し、imshowでヒートマップ風に可視化することも可能です。

サンプルコード(簡易的な混同行列表示)：

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>
void showConfusionMatrix(const cv::Mat& cm, const std::vector<std::string>& classNames) {
    int size = cm.rows;
    int cellSize = 50;
    cv::Mat img = cv::Mat::zeros(size * cellSize, size * cellSize, CV_8UC3);
    for (int i = 0; i < size; i++) {
        for (int j = 0; j < size; j++) {
            int val = cm.at<int>(i, j);
            int intensity = std::min(val * 5, 255);
            cv::rectangle(img, cv::Point(j * cellSize, i * cellSize),
                          cv::Point((j + 1) * cellSize, (i + 1) * cellSize),
                          cv::Scalar(0, 0, intensity), -1);
            cv::putText(img, std::to_string(val),
                        cv::Point(j * cellSize + 10, i * cellSize + 30),
                        cv::FONT_HERSHEY_SIMPLEX, 0.8, cv::Scalar(255, 255, 255), 2);
        }
    }
    // クラス名表示(省略可能)
    cv::imshow("Confusion Matrix", img);
    cv::waitKey(0);
}
int main() {
    cv::Mat cm = (cv::Mat_<int>(3, 3) << 50, 2, 3, 4, 45, 1, 2, 3, 48);
    std::vector<std::string> classNames = {"Class A", "Class B", "Class C"};
    showConfusionMatrix(cm, classNames);
    return 0;
}

リアルタイムベンチマーク

リアルタイム処理では、モデルの推論速度が重要です。

推論時間を正確に測定し、目標のフレームレートを達成できているか評価します。

推論時間測定方法

C++ではcv::TickMeterやstd::chronoを使って処理時間を計測します。

推論前後の時間差を計測し、平均推論時間やFPS(Frames Per Second)を算出します。

サンプルコード(cv::TickMeter使用例)：

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::TickMeter tm;
    int numRuns = 100;
    double totalTime = 0;
    for (int i = 0; i < numRuns; i++) {
        tm.start();
        // ここに推論処理を記述
        cv::Mat dummy = cv::Mat::zeros(224, 224, CV_32FC3);
        cv::Mat output;
        cv::GaussianBlur(dummy, output, cv::Size(5, 5), 0); // 代替処理
        tm.stop();
    }
    double avgTimeMs = tm.getTimeMilli() / numRuns;
    double fps = 1000.0 / avgTimeMs;
    std::cout << "平均推論時間: " << avgTimeMs << " ms" << std::endl;
    std::cout << "推論FPS: " << fps << std::endl;
    return 0;
}

このコードは、100回の処理時間を計測し、平均推論時間とFPSを表示します。

実際の推論処理に置き換えて使用してください。

これらの評価手法を組み合わせてモデルの性能を多角的に分析し、精度向上やリアルタイム性の改善に役立ててください。

パフォーマンス最適化

リアルタイムのハンドジェスチャー認識システムでは、処理速度の最適化が非常に重要です。

ここでは、SIMD命令の活用やOpenCVの最適API、GPUアクセラレーション、さらにマルチスレッド化による並列処理の手法について詳しく解説します。

SIMDとOpenCV最適API

SIMD(Single Instruction Multiple Data)は、CPUのベクトル命令セットを利用して複数のデータを同時に処理する技術です。

IntelのSSEやAVX、ARMのNEONなどが代表的です。

OpenCVは内部でこれらのSIMD命令を活用しており、適切なAPIを使うことで高速化が期待できます。

  • OpenCVの最適APIを使う

OpenCVの関数は多くがSIMD対応済みで、例えばcv::GaussianBlurやcv::cvtColorなどは内部でSIMD命令を利用しています。

自作のループ処理を避け、OpenCVの関数を積極的に使うことが高速化の第一歩です。

  • SIMD対応のデータ型を使う

OpenCVのcv::Matは内部でSIMDに最適化されているため、データの連続性を保つ(isContinuous()がtrue)ようにメモリを確保すると効果的です。

  • コンパイラの最適化オプション

コンパイル時に-O3や-march=nativeなどの最適化フラグを付けることで、SIMD命令の自動生成が促進されます。

  • 自作SIMDコードの活用

より高度な最適化が必要な場合は、Intel IntrinsicsやARM NEONの命令を直接使う方法もありますが、保守性が下がるため注意が必要です。

GPUアクセラレーション

GPUは大量の並列演算に特化しており、画像処理や機械学習の推論を高速化できます。

OpenCVはCUDAやOpenCLを利用したGPUアクセラレーション機能を提供しています。

CUDA利用ポイント

CUDAはNVIDIA製GPU向けの並列計算プラットフォームで、OpenCVのCUDAモジュールを使うとGPU上で画像処理を実行可能です。

  • CUDA対応関数の利用

OpenCVのcv::cuda名前空間にある関数(例：cv::cuda::cvtColor、cv::cuda::GaussianBlur)を使うと、GPU上で高速に処理できます。

  • データ転送の最小化

CPUとGPU間のメモリ転送はボトルネックになるため、できるだけGPUメモリ上で連続して処理を行う設計が重要です。

  • GPUメモリ管理

cv::cuda::GpuMatを使い、GPUメモリ上の画像データを管理します。

処理間での再利用やバッファの確保を工夫すると効率的です。

  • カーネルの自作

OpenCVの関数で対応できない処理は、CUDAカーネルを自作して最適化できます。

ただし開発コストが高いので必要に応じて検討します。

サンプルコード(CUDAでの色空間変換)：

#include <opencv2/opencv.hpp>
#include <opencv2/cudaimgproc.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand.jpg");
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::cuda::GpuMat d_img, d_hsv;
    d_img.upload(img);
    cv::cuda::cvtColor(d_img, d_hsv, cv::COLOR_BGR2HSV);
    cv::Mat hsv;
    d_hsv.download(hsv);
    cv::imshow("HSV Image", hsv);
    cv::waitKey(0);
    return 0;
}

OpenCL利用ポイント

OpenCLはクロスプラットフォーム対応の並列計算APIで、AMDやIntelのGPU、CPUでも利用可能です。

OpenCVはOpenCLをバックエンドに持つTransparent API(T-API)を提供しています。

  • T-APIの利用

cv::UMatを使うと、OpenCL対応デバイスで自動的に処理が高速化されます。

コードの変更は最小限で済みます。

  • OpenCLカーネルの自作

より細かい制御が必要な場合はOpenCLカーネルを自作し、OpenCVと連携させることも可能です。

  • デバイス選択と最適化

OpenCLデバイスの選択やメモリ管理を適切に行い、転送遅延を抑えることが重要です。

サンプルコード(UMatを使った処理例)：

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat img = cv::imread("hand.jpg");
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    cv::UMat u_img, u_hsv;
    img.copyTo(u_img);
    cv::cvtColor(u_img, u_hsv, cv::COLOR_BGR2HSV);
    cv::Mat hsv = u_hsv.getMat(cv::ACCESS_READ);
    cv::imshow("HSV Image", hsv);
    cv::waitKey(0);
    return 0;
}

スレッド並列化

CPUのマルチコアを活用して処理を並列化することで、処理速度を向上させられます。

OpenCVは並列処理を簡単に導入できるAPIを提供しています。

cv::parallel_for_ の導入

cv::parallel_for_は、ループ処理を複数スレッドで並列実行するためのOpenCVのユーティリティです。

複雑なスレッド管理をせずに並列化が可能です。

#include <opencv2/opencv.hpp>
#include <iostream>
class ParallelProcess : public cv::ParallelLoopBody {
public:
    cv::Mat& img;
    ParallelProcess(cv::Mat& image) : img(image) {}
    void operator()(const cv::Range& range) const override {
        for (int i = range.start; i < range.end; i++) {
            for (int j = 0; j < img.cols; j++) {
                // 例：画素値を反転
                img.at<cv::Vec3b>(i, j) = cv::Vec3b(255, 255, 255) - img.at<cv::Vec3b>(i, j);
            }
        }
    }
};
int main() {
    cv::Mat img = cv::imread("hand.jpg");
    if (img.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    ParallelProcess body(img);
    cv::parallel_for_(cv::Range(0, img.rows), body);
    cv::imshow("Inverted Image", img);
    cv::waitKey(0);
    return 0;
}

このコードは、画像の各行を複数スレッドで並列処理し、画素値を反転しています。

cv::parallel_for_を使うことで、簡単に並列化が可能です。

これらのパフォーマンス最適化手法を適切に組み合わせることで、C++とOpenCVを用いたリアルタイムハンドジェスチャー認識の高速化と効率化を実現できます。

環境や用途に応じて最適な技術を選択してください。

メモリ管理と安全性

リアルタイムのハンドジェスチャー認識システムでは、メモリ管理の効率化と安全性の確保が重要です。

メモリリークや不適切なリソース管理はパフォーマンス低下やクラッシュの原因となるため、適切な設計が求められます。

ここでは、画像バッファの再利用戦略、RAIIパターンの活用、例外処理の方針について詳しく解説します。

画像バッファの再利用戦略

画像処理では大量のフレームを連続して扱うため、毎フレームごとに新しいcv::Matを生成・破棄するとメモリの断片化やオーバーヘッドが発生しやすくなります。

これを防ぐために、画像バッファの再利用を推奨します。

  • バッファの事前確保

処理に必要なサイズのcv::Matをあらかじめ確保し、フレームごとにcopyToやsetToで内容を更新します。

これによりメモリの再割り当てを減らせます。

  • cv::Matの参照カウントを活用

OpenCVのcv::Matは内部で参照カウントを持ち、コピー時にデータの共有を行います。

不要な深いコピーを避け、効率的にメモリを使いましょう。

  • リングバッファの利用

過去数フレームを保持する場合はリングバッファを使い、メモリの再利用とアクセス効率を両立します。

  • GPUメモリの再利用

CUDAやOpenCLを使う場合も、cv::cuda::GpuMatやcv::UMatの再利用を意識し、不要なメモリ転送や再確保を避けます。

cv::Mat frame, processed;
processed.create(cv::Size(640, 480), CV_8UC3); // 事前確保
while (true) {
    cap >> frame;
    if (frame.empty()) break;
    // 処理結果をprocessedに書き込む
    cv::cvtColor(frame, processed, cv::COLOR_BGR2GRAY);
    cv::imshow("Processed", processed);
    if (cv::waitKey(1) == 'q') break;
}

このようにprocessedをループ外で確保し、毎フレーム再利用しています。

RAIIパターン

RAII(Resource Acquisition Is Initialization)は、C++におけるリソース管理の基本パターンで、オブジェクトのライフタイムに合わせてリソースの確保・解放を自動化します。

OpenCVのcv::MatもRAIIを採用しており、メモリリークを防ぎやすい設計です。

  • スマートポインタの活用

独自のリソース管理が必要な場合は、std::unique_ptrやstd::shared_ptrを使い、例外発生時も安全にリソースを解放します。

  • スコープ管理

変数のスコープを限定し、不要になったら自動的に破棄されるように設計します。

  • OpenCVオブジェクトの自動解放

cv::VideoCaptureやcv::VideoWriterもRAIIを採用しているため、スコープを抜けると自動的にリソースが解放されます。

void processVideo(const std::string& filename) {
    cv::VideoCapture cap(filename);
    if (!cap.isOpened()) {
        throw std::runtime_error("動画ファイルを開けませんでした。");
    }
    cv::Mat frame;
    while (true) {
        cap >> frame;
        if (frame.empty()) break;
        // 処理
        cv::imshow("Frame", frame);
        if (cv::waitKey(30) == 27) break;
    }
    // capはここで自動的に解放される
}

例外処理方針

例外処理はプログラムの安全性を高めるために重要ですが、リアルタイム処理では例外発生時の遅延や処理停止に注意が必要です。

  • 例外の捕捉範囲を限定

例外は必要な箇所でのみ捕捉し、処理の継続が可能な場合は適切にリカバリします。

  • 例外安全なコード設計

RAIIを活用し、例外発生時でもリソースリークが起きないようにします。

  • ログ出力と通知

例外発生時はログを残し、必要に応じてユーザーに通知します。

  • リアルタイム処理での例外抑制

可能な限り例外を使わず、エラーハンドリングは戻り値や状態フラグで行う設計も検討します。

try {
    processVideo("gesture.mp4");
} catch (const std::exception& e) {
    std::cerr << "例外発生: " << e.what() << std::endl;
    // 必要に応じてリカバリ処理や終了処理
}

これらのメモリ管理と安全性の設計を徹底することで、安定かつ効率的なハンドジェスチャー認識システムの構築が可能になります。

クロスプラットフォーム対応

C++とOpenCVを用いたハンドジェスチャー認識システムを複数のプラットフォームで動作させるには、それぞれのOS固有のビルド環境や依存関係、APIの違いに注意が必要です。

ここではWindows、macOS、Linux、そしてAndroid NDKへの移植時のポイントを詳しく解説します。

Windowsビルド注意点

  • Visual Studioの利用

WindowsではVisual Studioが主な開発環境です。

OpenCVはVisual Studio用のプリビルドバイナリが提供されており、CMakeを使ってプロジェクトを生成するのが一般的です。

  • OpenCVのDLL管理

OpenCVのDLLファイルを実行ファイルと同じディレクトリに配置するか、環境変数PATHにDLLのパスを追加する必要があります。

これを怠ると実行時にDLLが見つからずエラーになります。

  • 64bit/32bitの整合性

ビルドターゲット(x86/x64)とOpenCVのバイナリが一致しているか確認してください。

混在するとリンクエラーや実行時クラッシュの原因になります。

  • カメラデバイスのアクセス

WindowsのカメラAPIはDirectShowやMedia Foundationが使われますが、OpenCVのVideoCaptureはこれらを内部で利用します。

複数カメラがある場合はデバイスIDの指定に注意が必要です。

  • 依存ライブラリのバージョン管理

OpenCV以外に使うライブラリ(Boost、Eigenなど)もWindows用のバイナリやソースからビルドし、バージョンの整合性を保ちます。

macOSビルド注意点

  • HomebrewでのOpenCVインストール

macOSではHomebrewを使ってOpenCVをインストールするのが簡単です。

brew install opencvでインストール後、CMakeでfind_package(OpenCV REQUIRED)が利用可能になります。

  • フレームワーク形式のOpenCV

Homebrew版はフレームワーク形式で提供されることが多く、リンク時に-framework OpenCVの指定が必要になる場合があります。

  • カメラアクセスの権限

macOSはプライバシー保護のため、カメラアクセスにユーザーの許可が必要です。

アプリケーションのInfo.plistにNSCameraUsageDescriptionを追加し、許可を得る必要があります。

  • Metal対応

GPUアクセラレーションを活用する場合、Metal対応のOpenCVビルドや独自のMetalシェーダーを検討します。

  • Xcodeの設定

Xcodeでビルドする場合、C++標準やC++ライブラリの設定を適切に行い、OpenCVのヘッダーパスやライブラリパスを正しく指定します。

Linuxビルド注意点

  • パッケージマネージャの利用

UbuntuやDebian系ではaptでOpenCVをインストール可能ですが、バージョンが古いことが多いため、最新機能が必要な場合はソースからビルドすることを推奨します。

  • 依存関係の解決

OpenCVのビルドにはcmake、gcc、g++、pkg-config、libgtk-3-dev、libavcodec-devなど多くの依存パッケージが必要です。

事前にインストールしておきます。

  • カメラデバイスの権限

/dev/video0などのカメラデバイスにアクセスするために、ユーザーがvideoグループに所属しているか確認します。

権限不足だとカメラが開けません。

  • OpenCVのビルドオプション

CUDAやOpenCLを使う場合は、ビルド時に対応オプションを有効にします。

WITH_CUDA=ONやWITH_OPENCL=ONなど。

  • X11やWayland対応

GUI表示はX11が一般的ですが、Wayland環境ではOpenCVのGUI機能が制限される場合があります。

必要に応じて代替手段を検討します。

Android NDK移植ポイント

  • NDKとCMakeの利用

Android向けにはNDKを使い、CMakeでOpenCVをビルドまたはプリビルドバイナリを利用します。

OpenCV Android SDKが提供されており、これを活用すると簡単です。

  • ABIの選択

ARMv7(armeabi-v7a)、ARM64(arm64-v8a)、x86など複数のABIがあるため、ターゲットデバイスに合わせてビルド設定を行います。

  • OpenCVのJavaラッパーとの連携

AndroidではJava/KotlinとC++をJNIで連携させることが多いです。

OpenCVのJava APIを使うか、C++で処理してJNI経由で結果を返す設計が一般的です。

  • カメラAPIの違い

AndroidのカメラはCamera2 APIやCameraXが主流で、OpenCVのVideoCaptureは対応が限定的です。

カメラ映像はJava側で取得し、Matに変換してC++に渡す方法が推奨されます。

  • メモリ制約と最適化

モバイル環境はメモリやCPUリソースが限られるため、画像解像度の調整や軽量モデルの利用、GPUアクセラレーション(OpenGL ESやVulkan)を検討します。

  • パーミッション管理

AndroidManifest.xmlにカメラ権限を明示し、実行時にユーザーから許可を得る必要があります。

これらのプラットフォーム固有の注意点を踏まえ、ビルド環境やコードを適切に調整することで、C++とOpenCVを用いたハンドジェスチャー認識システムを多様な環境で安定して動作させることが可能です。

ユースケース別応用事例

ハンドジェスチャー認識技術は、さまざまな分野でのインタラクションを革新し、ユーザー体験を向上させています。

ここでは、代表的なユースケースを5つ紹介し、それぞれの特徴や活用方法について詳しく解説します。

ARインタラクション

拡張現実(AR)環境では、ユーザーが物理的なデバイスに触れずに直感的に操作できるインターフェースが求められます。

ハンドジェスチャー認識は、ARグラスやスマートフォンのカメラを通じて手の動きを検出し、仮想オブジェクトの操作やメニュー選択に活用されます。

  • ジェスチャーによるオブジェクト操作

指の本数や動きで拡大・縮小、回転、移動などの操作を実現。

例えば、ピンチイン・ピンチアウトでズーム操作が可能です。

  • メニュー呼び出しや選択

手のひらを開く、指差しなどのジェスチャーでメニューを表示し、選択操作を行います。

  • 没入感の向上

物理的なコントローラーを使わずに自然な手の動きで操作できるため、ユーザーの没入感が高まります。

  • 実装例

OpenCVで手の輪郭を検出し、指先の位置をトラッキング。

UnityやUnreal Engineと連携してARコンテンツを制御します。

スマートホーム制御

スマートホームでは、音声コマンドに加えて非接触のジェスチャー操作が注目されています。

ハンドジェスチャー認識を使うことで、照明のオンオフや温度調整、家電の操作を手軽に行えます。

  • ジェスチャーによる家電操作

指の本数や特定の手の形で照明の調光、テレビのチャンネル切替、音量調整などを実現。

  • 非接触操作の利便性

手が汚れている場合や手袋をしている場合でも、カメラを通じて操作可能なため衛生的です。

  • 複数ユーザー対応

複数人の手を認識し、ユーザーごとにカスタマイズした操作を割り当てることも可能です。

  • 実装例

Raspberry PiやJetson Nanoなどの小型デバイスにOpenCVを搭載し、スマートホームハブと連携してジェスチャー制御を実装。

ゲーミングジェスチャー

ゲーム分野では、ハンドジェスチャーを使った操作が新たなインターフェースとして注目されています。

特にVRやARゲームでの没入感向上に寄与します。

  • ジェスチャーによるキャラクター操作

手の動きで攻撃、防御、アイテム使用などのアクションを実行。

  • モーションキャプチャの代替

高価なモーションキャプチャ機器を使わずに、カメラとハンドジェスチャー認識でプレイヤーの動きを反映。

  • カスタムジェスチャー登録

プレイヤーが独自のジェスチャーを登録し、ゲーム内のコマンドに割り当てることも可能です。

  • 実装例

OpenCVでリアルタイムに手の動きを解析し、ゲームエンジン(Unity、Unreal Engine)に入力イベントを送信。

非接触UI in 医療現場

医療現場では、手術中など衛生面が重要な場面で非接触操作が求められます。

ハンドジェスチャー認識は、医師が手袋をしたまま機器を操作したり、画像をスクロールしたりする用途に適しています。

  • 手袋対応の認識

肌色抽出が難しいため、形状や動きに基づく認識アルゴリズムを組み合わせて精度を確保。

  • 重要情報の操作

手術映像の拡大縮小、患者データの切り替えなどをジェスチャーで実行。

  • 衛生面の向上

物理的な接触を減らすことで感染リスクを低減。

  • 実装例

専用カメラとOpenCVを用いて手の動きを検出し、医療機器のUIと連携。

プレゼンテーション操作

プレゼンテーション中にリモコンを使わずにスライド操作やポインター制御を行うために、ハンドジェスチャー認識が活用されます。

  • スライド送り・戻し

手のスワイプジェスチャーでスライドを前後に切り替え。

  • ポインター操作

指先の位置をトラッキングし、画面上のポインターとして利用。

  • ズームイン・ズームアウト

ピンチジェスチャーでスライドの拡大縮小を実現。

  • 実装例

OpenCVで手の動きを検出し、WindowsやmacOSのプレゼンテーションソフトと連携するアプリケーションを開発。

これらの応用事例は、ハンドジェスチャー認識技術が多様な分野でユーザー体験を向上させる可能性を示しています。

用途に応じて最適なアルゴリズムやシステム設計を行うことが成功の鍵となります。

デバッグとトラブルシューティング

ハンドジェスチャー認識システムの開発においては、誤検出や処理の失敗、パフォーマンス低下などの問題が発生しやすいため、効果的なデバッグとトラブルシューティングが不可欠です。

ここでは、誤検出のパターン分析、セグメンテーション失敗の原因、そしてフレーム落ち対策について詳しく解説します。

誤検出パターン分析

誤検出は、手以外の物体や背景が手として認識されるケースや、手のジェスチャーが誤って判定されるケースを指します。

誤検出の原因を特定し、対策を講じるためには以下のポイントを押さえます。

  • 背景との類似色

肌色抽出で背景の色が肌色に近い場合、誤って背景が手として検出されることがあります。

例えば、木製の家具や肌色に近い衣服など。

  • 照明変化や影

強い照明や影の影響で肌色の閾値がずれ、誤検出が増加します。

特に屋外や蛍光灯下で顕著です。

  • 複雑な背景

動く物体や模様の多い背景は輪郭検出のノイズとなり、誤った輪郭が抽出されることがあります。

  • 手の部分的な隠れ

手が部分的に隠れたり、指が重なったりすると、輪郭が不完全になり誤認識が起こりやすいです。

  • ノイズや小さな物体

小さなノイズや手以外の物体が輪郭として検出される場合があります。

対策例

  • 背景差分や動き検出を併用し、動く物体のみを対象にする
  • 照明変化に強い前処理(ヒストグラム均一化、ガンマ補正)を導入
  • 形態学的処理でノイズ除去を強化
  • 面積やアスペクト比で輪郭をフィルタリング
  • 複数の特徴量を組み合わせた判定ルールを設計

セグメンテーション失敗原因

セグメンテーションは手の領域を正確に抽出する処理ですが、失敗すると輪郭検出や特徴抽出に悪影響を及ぼします。

主な失敗原因は以下の通りです。

  • 肌色閾値の不適切設定

環境や個人差により肌色のHSV範囲が合わず、手の一部が抜けたり背景が混入したりします。

  • 照明条件の急激な変化

照明が変わると色空間の分布が変わり、閾値が合わなくなることがあります。

  • カメラのホワイトバランスや露出の不安定

自動調整が頻繁に変わると色の一貫性が失われ、肌色抽出が困難になります。

  • 動きブレやフォーカス不良

手の動きが速すぎたり、カメラのピントが合っていないと画像がぼやけ、正確なセグメンテーションができません。

  • 背景と手の色が近い

背景が肌色に近い色の場合、分離が難しくなります。

対策例

  • 環境に応じた動的閾値調整や自動推定アルゴリズムの導入
  • カメラ設定の固定(ホワイトバランス、露出)
  • 前処理でノイズ除去やコントラスト強調を行う
  • 深度カメラや赤外線カメラの併用で背景と手を分離
  • ユーザーに手を特定の位置に置いてもらい初期化する仕組み

フレーム落ち対策

リアルタイム処理では、処理が追いつかずフレーム落ち(フレームスキップ)が発生すると、認識の遅延や不安定化を招きます。

フレーム落ちを防ぐための対策は以下の通りです。

  • 処理負荷の軽減

解像度を下げる、処理アルゴリズムのパラメータを調整して計算量を減らす。

  • ROI(Region of Interest)処理

手の位置が予測できる場合は画像全体ではなくROIのみを処理し、負荷を削減。

  • フレームスキップ制御

すべてのフレームを処理せず、最新フレームのみを優先的に処理する設計にします。

  • 非同期処理の導入

画像取得と解析を別スレッドで行い、処理のボトルネックを分散。

  • ハードウェアアクセラレーション活用

GPUやSIMD命令を使い、処理速度を向上。

  • メモリ管理の最適化

バッファの再利用や不要なコピーを減らし、メモリ遅延を抑制。

サンプルコード例(フレームスキップ)：

cv::Mat frame;
int frameCount = 0;
int processInterval = 2; // 2フレームに1回処理
while (true) {
    cap >> frame;
    if (frame.empty()) break;
    if (frameCount % processInterval == 0) {
        // 処理を実行
        processFrame(frame);
    }
    frameCount++;
    if (cv::waitKey(1) == 'q') break;
}

この例では、2フレームに1回だけ処理を行い、負荷を軽減しています。

これらのデバッグとトラブルシューティングの手法を活用し、問題の原因を的確に特定・解決することで、安定したハンドジェスチャー認識システムの開発が可能になります。

拡張アイデア

ハンドジェスチャー認識の基本的な実装を超えて、より高度で実用的なシステムを構築するための拡張アイデアを紹介します。

深度カメラの統合や複数手の認識、ジェスチャーの時系列解析など、最新技術を活用した応用例を詳しく解説します。

深度カメラ統合

RGBカメラだけでなく、深度カメラを組み合わせることで、手の検出精度や環境変化への耐性を大幅に向上させられます。

深度情報は手と背景の距離差を明確にし、複雑な背景や照明条件の影響を軽減します。

  • 背景除去の強化

深度値を使って一定距離範囲内の物体のみを抽出し、背景ノイズを効果的に除去できます。

  • 手の3D形状解析

深度マップから手の立体形状を取得し、指の曲がりや手首の角度など詳細な特徴量を抽出可能です。

  • 距離に基づくジェスチャー判定

手の距離変化をジェスチャーの一部として利用し、例えば手を前後に動かす動作を認識できます。

  • 実装例

Intel RealSenseやMicrosoft Kinectなどの深度カメラSDKとOpenCVを組み合わせ、RGBと深度画像を同期処理します。

マルチハンド認識

複数の手を同時に認識することで、より複雑なインタラクションや複数ユーザー対応が可能になります。

  • 手の検出と追跡

複数の輪郭や深度領域を分離し、それぞれの手を個別に識別・追跡します。

  • ID付与と状態管理

各手に一意のIDを割り当て、動きやジェスチャーの状態を管理。

ユーザーごとの操作を区別可能にします。

  • 重なりや遮蔽の対処

手同士が重なった場合でも、深度情報や動きの履歴を活用して分離を試みます。

  • 応用例

複数人での共同作業支援や、左右の手で異なる操作を行うUI設計に活用されます。

ジェスチャーシーケンス解析

単一フレームのジェスチャー認識に加え、連続したジェスチャーのシーケンスを解析することで、より複雑な操作や意図を理解できます。

  • 時系列データの取得

フレームごとのジェスチャーラベルや特徴量を時系列として記録します。

  • パターン認識

特定のジェスチャーの連続や組み合わせをパターンとして学習し、複雑なコマンドや動作を判定します。

  • 遷移モデルの利用

マルコフモデルや隠れマルコフモデル(HMM)を用いて、ジェスチャーの遷移確率を解析し、誤認識の補正や予測を行います。

  • 応用例

手話認識や連続的な操作指示の解釈、複数ステップのUI操作に適用可能です。

LSTMによる時系列モデル

長短期記憶(LSTM)はリカレントニューラルネットワーク(RNN)の一種で、時系列データの長期依存関係を学習できるため、ジェスチャーシーケンス解析に適しています。

  • 特徴量の時系列入力

各フレームの形状特徴量やCNNによる特徴ベクトルを連続的にLSTMに入力します。

  • シーケンス分類

LSTMは連続したジェスチャーのパターンを学習し、複雑な動作や意図を高精度に分類します。

  • リアルタイム推論

スライディングウィンドウやオンライン推論でリアルタイムにシーケンスを解析可能です。

  • 実装例

TensorFlowやPyTorchでLSTMモデルを構築し、ONNX形式でC++に組み込むことでOpenCVと連携したリアルタイム認識が可能です。

  • 利点

単一フレームの誤認識を時系列情報で補正し、認識の安定性と精度を向上させます。

これらの拡張アイデアを取り入れることで、ハンドジェスチャー認識システムの応用範囲が広がり、より高度で実用的なインタラクションが実現できます。

用途や環境に応じて適切な技術を選択し、システム設計に反映させてください。

セキュリティとプライバシー考慮

ハンドジェスチャー認識システムはユーザーの映像や動作情報を扱うため、セキュリティとプライバシーの保護が非常に重要です。

ここでは、オンデバイス処理の利点、データ匿名化手法、そして欧州のGDPR(一般データ保護規則)対応のポイントについて詳しく解説します。

オンデバイス処理の利点

オンデバイス処理とは、ユーザーの映像データやジェスチャー解析をクラウドに送信せず、端末内で完結させる方式です。

これには以下のような利点があります。

  • プライバシー保護の強化

映像データが外部サーバーに送信されないため、個人情報の漏洩リスクが大幅に低減します。

ユーザーの同意なしにデータが第三者に渡ることを防げます。

  • 低遅延・高速処理

ネットワーク通信の遅延がなく、リアルタイム性が向上します。

特にジェスチャー認識のようなインタラクティブな用途では重要です。

  • ネットワーク依存の軽減

オフライン環境でも動作可能で、通信環境に左右されません。

  • セキュリティリスクの低減

クラウドへの攻撃や不正アクセスによるデータ漏洩リスクを回避できます。

ただし、オンデバイス処理は端末の計算リソースに依存するため、軽量なモデル設計やハードウェアアクセラレーションの活用が求められます。

データ匿名化手法

ユーザーの映像やジェスチャーデータを収集・保存・解析する場合、個人を特定できないように匿名化することが重要です。

匿名化の主な手法は以下の通りです。

  • 顔や身体のモザイク処理

映像内の顔や身体の特徴をぼかすことで、個人識別を困難にします。

OpenCVの顔検出機能を使い、検出領域にガウシアンブラーやピクセル化を適用します。

  • 特徴量のみの保存

生の映像データを保存せず、ジェスチャー認識に必要な抽象的な特徴量(指の位置や角度など)のみを保存・送信します。

  • IDのハッシュ化

ユーザーIDやセッションIDをハッシュ化し、直接的な個人情報の漏洩を防ぎます。

  • データの集約・統計化

個別データではなく、集計結果や統計情報のみを扱うことでプライバシーを保護します。

  • アクセス制御と暗号化

保存データへのアクセス権限を厳格に管理し、データは暗号化して保管・送信します。

GDPR対応ポイント

欧州連合のGDPRは個人データの保護を強化する法律で、ハンドジェスチャー認識システムが欧州で利用される場合は以下の対応が必要です。

  • 明確な同意取得

ユーザーからデータ収集・処理に関する明確な同意を得ること。

利用目的や範囲をわかりやすく説明します。

  • データ最小化の原則

必要最低限のデータのみを収集・処理し、不要な個人情報は扱わないようにします。

  • ユーザーの権利尊重

ユーザーが自身のデータの閲覧、修正、削除を要求できる仕組みを用意します。

  • データ保護設計(Privacy by Design)

システム設計段階からプライバシー保護を組み込み、リスクを最小化します。

  • データ漏洩時の対応

個人データの漏洩が発生した場合、72時間以内に監督機関に報告し、ユーザーにも通知する義務があります。

  • データ処理者との契約

クラウドサービスや外部委託先を利用する場合は、GDPRに準拠した契約を締結します。

これらのセキュリティとプライバシーの考慮を徹底することで、ユーザーの信頼を獲得し、安全かつ法令遵守したハンドジェスチャー認識システムの運用が可能になります。

まとめ

本記事では、C++とOpenCVを用いたリアルタイムハンドジェスチャー認識の実装から応用まで幅広く解説しました。

入力取得や前処理、輪郭検出、特徴抽出、分類モデルの選択と最適化手法、さらにクロスプラットフォーム対応やセキュリティ面の考慮まで網羅しています。

これにより、高精度かつ高速なジェスチャー認識システムの構築に必要な知識と技術が身につき、実践的な開発に役立てられます。

参考文献
2025-04-26更新日: 2025-04-26

関連記事

【C++】OpenCVとDlibで顔特徴抽出を実装する方法

2025-04-26

【C++】OpenCVで画像を任意角度に美しく回転させる方法とサイズ補正テクニック

2025-04-26

【C++】OpenCVで高速に赤目補正を実装する方法とコツ

2025-04-27

【C++】OpenCVで実現する深層学習実装と画像認識活用の具体的手法

2025-04-27

【C++】OpenCVを使ったカメラキャプチャ：リアルタイム映像取得と動画保存の簡単実装例

2025-04-22

【C++】OpenCVカスケード分類器で実現するリアルタイム物体検出テクニック

2025-04-22

【C++】OpenCVとカメラキャリブレーションで魚眼レンズ歪みを補正する手順とサンプルコード

2025-04-26
C++でのOpenCVを用いた3D再構築の基本ガイド

C++でのOpenCVを用いた3D再構築の基本ガイド

2025-04-15

【C++】OpenCVを使用したアルファブレンディングによる画像合成テクニック

2025-04-22

【C++】OpenCVで実現する画像分割 ― Watershed、K-means、GrabCut手法の比較と実装ポイント

2025-04-26
Back to top button
目次へ
