【C++】OpenCVで画像を任意角度に美しく回転させる方法とサイズ補正テクニック

C++ OpenCV 画像回転では、90度刻みならcv::rotateで高速に時計回り・反時計回り・180度を切替えられます。

任意角度ならcv::getRotationMatrix2Dで中心と角度を行列に変換し、cv::warpAffineで画素を補間すると欠けを防ぎつつ滑らかに回せます。

回転後のサイズはcv::RotatedRectboundingRectで求め、行列の平行移動項を調整すれば全体が写ります。

目次から探す
  1. 画像回転の基本原理
  2. OpenCVにおける回転API一覧
  3. 90度単位の高速回転
  4. 任意角度回転のステップ
  5. 画質を保つ補間と境界処理
  6. パフォーマンス最適化
  7. 品質検証とデバッグ
  8. 応用例
  9. 参考コードの構成解説
  10. まとめ

画像回転の基本原理

画像を回転させる際には、まず回転の数学的な基礎や画像の座標系の理解が重要です。

ここでは、回転角度の表し方から回転行列の定義、さらに90度刻みの回転と任意角度回転の処理コストの違いまでを解説します。

回転角度の表し方: 度数法とラジアン

画像の回転角度は主に「度数法(degree)」と「ラジアン(radian)」の2つの単位で表現されます。

OpenCVの関数では度数法を使うことが多いですが、数学的な計算や三角関数ではラジアンが使われることが多いです。

  • 度数法(°)

1周は360度で表されます。

例えば、90度は1/4回転、180度は半回転を意味します。

  • ラジアン(rad)

1周は2πラジアンで表されます。

度数法からラジアンへの変換は以下の式で行います。

radian=degree×π180

OpenCVのcv::getRotationMatrix2D関数では回転角度を度数法で指定しますが、内部的には三角関数を使うためにラジアンに変換して計算しています。

画像座標系と原点の位置

画像の座標系は一般的に左上が原点(0,0)となり、x軸は右方向、y軸は下方向に伸びています。

この座標系は画面表示や画像処理でよく使われる「画像座標系」と呼ばれます。

  • 原点(0,0)

画像の左上のピクセル位置です。

  • x軸

画像の横方向、右に向かって増加します。

  • y軸

画像の縦方向、下に向かって増加します。

この座標系は数学の通常の座標系(x軸右向き、y軸上向き)とは異なり、y軸が下向きである点に注意が必要です。

回転行列の計算や座標変換を行う際には、この座標系の違いを考慮しなければなりません。

回転行列の数学的定義

画像の回転は、各ピクセルの座標を回転行列を使って変換することで実現します。

2次元の回転行列は以下のように定義されます。

R(θ)=[cosθsinθsinθcosθ]

ここで、θは回転角度(ラジアン)です。

回転行列を使うと、元の座標(x,y)は回転後の座標(x,y)に変換されます。

[xy]=R(θ)[xy]=[xcosθysinθxsinθ+ycosθ]

ただし、画像の回転では原点を中心に回転すると画像がずれてしまうため、通常は回転の中心を画像の中心に設定し、座標の平行移動も同時に行います。

アフィン変換とホモグラフィの違い

画像の回転は「アフィン変換」の一種です。

アフィン変換は平行移動、回転、拡大縮小、せん断などを含む線形変換で、2×3の行列で表現されます。

一方、ホモグラフィ(射影変換)はより一般的な変換で、3×3の行列を使い、遠近法の効果や透視変換も表現できます。

特徴アフィン変換ホモグラフィ(射影変換)
行列サイズ2×33×3
変換の種類平行移動、回転、拡大縮小、せん断射影変換、遠近変換
画像回転での利用主に回転やスケーリングに使用複雑な視点変換や透視変換に使用

OpenCVのcv::warpAffineはアフィン変換を適用する関数で、画像の回転や平行移動に最適です。

より複雑な変換が必要な場合はcv::warpPerspectiveを使います。

90度刻みと任意角度の処理コスト比較

画像の回転は角度によって処理方法やコストが異なります。

特に90度刻みの回転と任意角度の回転では大きな違いがあります。

  • 90度刻みの回転

90度、180度、270度の回転は、画像のピクセルの位置を単純に入れ替えるだけで済みます。

OpenCVのcv::rotate関数はこの処理を高速に行い、補間処理も不要なため非常に軽量です。

例えば、90度回転は行列の転置と反転操作で実現でき、計算コストが低いです。

  • 任意角度の回転

任意の角度で回転させる場合は、回転行列を使って各ピクセルの座標を計算し、補間処理を行う必要があります。

cv::getRotationMatrix2Dで回転行列を作成し、cv::warpAffineで画像を変換します。

この処理はピクセルごとに計算が必要で、補間アルゴリズム(線形補間や立方補間など)も使うため、90度刻みの回転よりも処理コストが高くなります。

回転角度の種類処理方法補間処理処理コスト主なOpenCV関数
90度刻みピクセルの入れ替え(転置・反転)なし低いcv::rotate
任意角度回転行列による座標変換あり高いcv::getRotationMatrix2D + cv::warpAffine

このように、用途に応じて90度刻みの高速回転と任意角度の柔軟な回転を使い分けることが重要です。

特にリアルタイム処理や大量の画像処理では、90度刻みの回転を優先的に使うとパフォーマンスが向上します。

OpenCVにおける回転API一覧

cv::rotate の特徴

cv::rotateはOpenCVで画像を90度単位で回転させるためのシンプルで高速な関数です。

内部的にはピクセルの位置を入れ替えるだけなので、補間処理が不要で処理が軽いのが特徴です。

回転角度は90度、180度、270度(-90度)に限定されており、これらの回転を簡単に実装できます。

ROTATE_90_CLOCKWISE

この定数は画像を時計回りに90度回転させます。

例えば、横長の画像が縦長に変わります。

ピクセルの行と列が入れ替わり、元の画像の右端が回転後の上端になります。

#include <opencv2/opencv.hpp>
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) return -1;
    cv::Mat rotated;

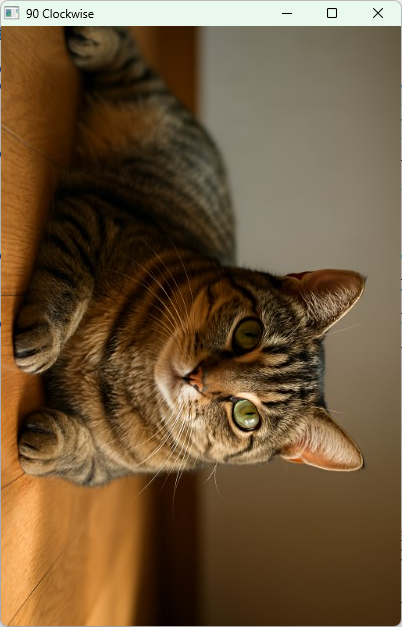

    cv::rotate(image, rotated, cv::ROTATE_90_CLOCKWISE);
    cv::imshow("90 Clockwise", rotated);
    cv::waitKey(0);
    return 0;
}

ROTATE_90_COUNTERCLOCKWISE

こちらは反時計回りに90度回転させる定数です。

時計回りの逆方向に回転し、元の画像の左端が回転後の上端になります。

cv::rotate(image, rotated, cv::ROTATE_90_COUNTERCLOCKWISE);

ROTATE_180

180度回転は画像を上下左右反転させる操作です。

画像の上下が逆さまになり、左右も反転します。

90度回転よりも処理は少し重くなりますが、補間は不要です。

cv::rotate(image, rotated, cv::ROTATE_180);

cv::getRotationMatrix2D の仕組み

cv::getRotationMatrix2Dは任意の角度で画像を回転させるための回転行列を生成する関数です。

2×3のアフィン変換行列を返し、これをcv::warpAffineに渡して画像を変換します。

行列の生成ロジック

回転中心をcenter = (c_x, c_y)、回転角度をθ(度数法)、スケールをsとすると、回転行列は以下のように計算されます。

M=[scosθssinθ(1scosθ)cxssinθcyssinθscosθssinθcx+(1scosθ)cy]

ここで、θはラジアンに変換されて計算されます。

行列の左2×2部分が回転とスケーリングを表し、右の列は回転中心を考慮した平行移動成分です。

scale パラメータの意味

scaleは回転時の拡大縮小率を指定します。

1.0で元のサイズのまま回転し、1.5なら回転しながら1.5倍に拡大されます。

逆に0.5なら半分のサイズに縮小されます。

回転と同時にサイズ調整を行いたい場合に便利です。

cv::warpAffine の役割

cv::warpAffineは2×3のアフィン変換行列を使って画像を変換する関数です。

回転だけでなく、平行移動や拡大縮小、せん断なども適用可能です。

回転行列を渡すことで画像の回転処理を実現します。

入力パラメータ

  • src: 入力画像cv::Mat
  • dst: 出力画像cv::Mat
  • M: 2×3の変換行列cv::Mat
  • dsize: 出力画像のサイズcv::Size
  • flags: 補間方法(例: cv::INTER_LINEAR)
  • borderMode: 画像外のピクセルの扱い(例: cv::BORDER_CONSTANT)
  • borderValue: BORDER_CONSTANT時のピクセル値(デフォルトは黒)

定義域外ピクセルの処理オプション

回転や変換で元画像の範囲外に出たピクセルは、borderModeで処理方法を指定します。

主なオプションは以下の通りです。

borderMode説明
cv::BORDER_CONSTANT指定した色borderValueで埋める(デフォルトは黒)
cv::BORDER_REPLICATE端のピクセル値を繰り返す
cv::BORDER_REFLECT端のピクセルを鏡像反転して埋める
cv::BORDER_WRAP画像を繰り返すように埋める

例えば、回転で画像の角が欠けるのを防ぎたい場合はBORDER_REPLICATEBORDER_REFLECTを使うと自然な見た目になります。

cv::warpAffine(src, dst, M, dsize, cv::INTER_LINEAR, cv::BORDER_REFLECT);
#include <iostream>
#include <opencv2/opencv.hpp>

int main() {
    // 画像を読み込む
    cv::Mat src = cv::imread("image.jpg");
    if (src.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }

    // 回転の中心を画像の中心に設定
    cv::Point2f center(src.cols / 2.0f, src.rows / 2.0f);

    // 回転角度(度数法)とスケール
    double angle = 45.0;
    double scale = 1.0;

    // 回転行列を生成
    cv::Mat M = cv::getRotationMatrix2D(center, angle, scale);

    // 出力画像のサイズ
    cv::Size dsize(src.cols, src.rows);

    // 出力画像用のMat
    cv::Mat dst;

    // アフィン変換を実行

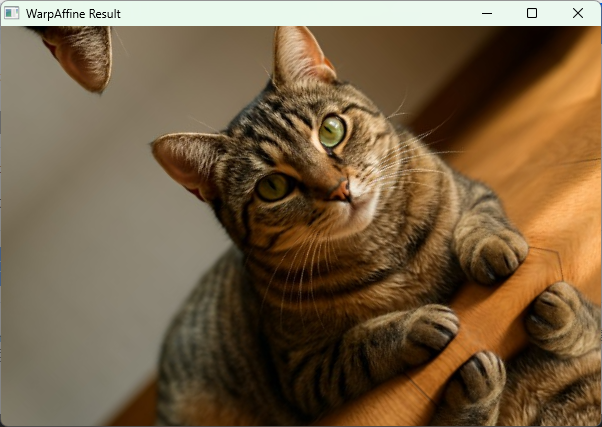

    cv::warpAffine(src, dst, M, dsize, cv::INTER_LINEAR, cv::BORDER_REFLECT);

    // 結果を表示
    cv::imshow("Original", src);
    cv::imshow("WarpAffine Result", dst);
    cv::waitKey(0);

    // 画像保存
    cv::imwrite("output.jpg", dst);

    return 0;
}

このように、cv::warpAffineは回転行列を使って画像を変換し、補間や境界処理も柔軟に設定できるため、任意角度の回転に欠かせない関数です。

90度単位の高速回転

メリットとユースケース

90度単位の回転は、画像処理において非常に効率的で高速に実行できる操作です。

主なメリットは以下の通りです。

  • 高速処理

90度、180度、270度の回転はピクセルの位置を単純に入れ替えるだけで済み、補間処理が不要です。

そのため、CPU負荷が低くリアルタイム処理に適しています。

  • 画質劣化がない

補間を行わないため、画像の画質が劣化しません。

元のピクセル値がそのまま使われるので、エッジや細部の鮮明さが保たれます。

  • メモリ効率が良い

画像のデータをコピーや転置、反転するだけなのでメモリのアクセスパターンが単純で効率的です。

これらの特徴から、90度単位の回転は以下のようなユースケースでよく使われます。

  • カメラの向き補正

スマートフォンやカメラのセンサーの向きに応じて画像を90度単位で回転させる処理。

  • 画像ビューアやギャラリーアプリ

ユーザーが画像を回転させる操作で、即座に反映させたい場合。

  • ゲームやGUIのスプライト回転

90度単位の回転でアニメーションやUIの向きを変える際の高速処理。

典型的なコードフロー

OpenCVで90度単位の回転を行う場合、cv::rotate関数を使うのが一般的です。

以下は典型的なコード例です。

#include <opencv2/opencv.hpp>
int main() {
    // 画像の読み込み
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    // 時計回りに90度回転
    cv::Mat rotated;
    cv::rotate(image, rotated, cv::ROTATE_90_CLOCKWISE);
    // 回転画像の表示
    cv::imshow("Rotated 90 Clockwise", rotated);
    cv::waitKey(0);
    return 0;
}

このコードでは、cv::rotateに元画像、出力先、回転方向の定数を渡すだけで簡単に90度回転が実現できます。

回転方向はcv::ROTATE_90_CLOCKWISEcv::ROTATE_90_COUNTERCLOCKWISEcv::ROTATE_180のいずれかを指定します。

メモリレイアウトの変化

90度単位の回転は、画像のメモリレイアウトに大きな影響を与えます。

具体的には以下のような変化が起こります。

  • 90度・270度回転

画像の行数と列数が入れ替わります。

例えば、元画像が640×480(幅×高さ)なら、90度回転後は480×640になります。

メモリ上のピクセル配置も行と列が入れ替わるため、アクセスパターンが変わります。

  • 180度回転

画像のサイズは変わりませんが、ピクセルの並びが逆順になります。

メモリ上の先頭から末尾までの順序が反転するイメージです。

このメモリレイアウトの変化は、後続の画像処理や表示処理に影響を与えることがあるため注意が必要です。

特に90度・270度回転後は画像の幅と高さが入れ替わるため、サイズ情報を正しく扱うことが重要です。

ベンチマーク結果のサンプル

CPU使用率の比較

90度単位の回転は補間処理が不要なため、CPU使用率が非常に低く抑えられます。

以下は同じ画像を90度回転と任意角度回転(45度)で処理した際のCPU使用率の比較例です。

回転方法CPU使用率(平均)
90度単位回転5%
任意角度回転(45度)25%

90度回転は単純なメモリ操作で済むため、CPU負荷が5%程度に抑えられています。

一方、任意角度回転は補間や座標計算が必要なため、CPU使用率が大幅に上がります。

レイテンシの測定手法

レイテンシ(処理時間)を測定するには、C++のcv::getTickCount()を使う方法が一般的です。

以下は90度回転の処理時間を計測するサンプルコードです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) return -1;
    int64 start = cv::getTickCount();
    cv::Mat rotated;
    cv::rotate(image, rotated, cv::ROTATE_90_CLOCKWISE);
    int64 end = cv::getTickCount();
    double duration = (end - start) / cv::getTickFrequency();
    std::cout << "90度回転の処理時間: " << duration * 1000 << " ms" << std::endl;
    return 0;
}
90度回転の処理時間: 0.2441 ms

このコードでは、処理開始前後のCPUクロック数を取得し、秒単位に変換して処理時間を算出しています。

90度回転は数ミリ秒以下で完了することが多いです。

失敗例とその原因

90度単位の回転でよくある失敗例と原因を挙げます。

  • 画像サイズの誤認識

90度・270度回転後は画像の幅と高さが入れ替わるため、サイズを更新しないと表示や後続処理で不具合が起きます。

例: 元画像が640×480なのに、回転後も640×480のまま扱います。

  • メモリの浅いコピー

cv::rotateの出力先に元画像と同じcv::Matを指定すると、浅いコピーになり意図しない結果になることがあります。

必ず別のcv::Matを用意しましょう。

  • カラー画像とグレースケールの混同

回転処理自体はチャンネル数に依存しませんが、表示や保存時にチャンネル数の違いでエラーが出ることがあります。

画像のフォーマットを確認してください。

  • ファイルパスの誤りや画像読み込み失敗

回転処理以前に画像が正しく読み込めていないと、空のcv::Matに対して回転を行いエラーになります。

必ず読み込み成功をチェックしましょう。

これらの失敗を防ぐためには、画像のサイズやフォーマットを正しく管理し、回転後の画像サイズを適切に扱うことが重要です。

任意角度回転のステップ

回転中心を決める戦略

画像を任意の角度で回転させる際、回転の中心点をどこに設定するかが重要です。

回転中心によって画像の見え方や回転後の位置が大きく変わります。

画像中央に固定

最も一般的な方法は、画像の中心を回転中心に設定することです。

画像の幅と高さから中心座標を計算し、回転行列の生成に利用します。

cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);

この方法は画像全体を均等に回転させたい場合に適しています。

回転後も画像の中心が変わらないため、視覚的に自然な回転が実現できます。

任意のROI中心を指定

画像の一部だけを回転させたい場合や、特定の領域を中心に回転したい場合は、ROI(Region of Interest)の中心を回転中心に指定します。

cv::Rect roi(100, 50, 200, 150); // ROIの位置とサイズ
cv::Point2f center(roi.x + roi.width / 2.0f, roi.y + roi.height / 2.0f);

この方法は、部分的な回転やオブジェクトの向きを変える際に有効です。

ただし、回転後の画像サイズや位置調整が必要になることがあります。

外部入力による動的設定

ユーザーの操作やセンサー情報など、外部から動的に回転中心を指定するケースもあります。

例えば、マウスクリック位置や顔検出の中心点を回転中心に設定することが考えられます。

cv::Point2f center(userInputX, userInputY);

動的に回転中心を変える場合は、回転後の画像の表示範囲やバウンディングボックスの計算を柔軟に行う必要があります。

回転行列の調整

平行移動項の補正

cv::getRotationMatrix2Dで生成される回転行列は、回転中心を基準に回転を行いますが、回転後の画像が元の画像範囲からはみ出すことがあります。

そのため、回転行列の平行移動成分(右端の2つの値)を調整して、回転後の画像全体が収まるように補正します。

具体的には、回転後の画像のバウンディングボックスの中心と回転中心のズレを計算し、その分だけ平行移動項を加算します。

cv::Rect bbox = cv::RotatedRect(center, image.size(), angle).boundingRect();
rotationMatrix.at<double>(0, 2) += bbox.width / 2.0 - center.x;
rotationMatrix.at<double>(1, 2) += bbox.height / 2.0 - center.y;

この補正を行うことで、回転後の画像が切り取られず、全体が表示されるようになります。

バウンディングボックスの計算

回転後の画像サイズを正しく計算することは、画像の切り取りや表示において重要です。

回転によって画像の四隅が新しい位置に移動し、元のサイズでは収まらなくなるためです。

cv::RotatedRect を使う方法

OpenCVのcv::RotatedRectクラスは、回転した矩形のバウンディングボックスを簡単に計算できます。

回転中心、元画像サイズ、回転角度を指定してRotatedRectを作成し、boundingRect()で回転後の矩形領域を取得します。

cv::RotatedRect rotatedRect(center, image.size(), angle);
cv::Rect bbox = rotatedRect.boundingRect();

この方法は計算が簡単で、回転後の画像サイズを正確に求められます。

独自実装によるサイズ推定

OpenCVを使わずに自前で計算する場合は、画像の4隅の座標を回転行列で変換し、その最大・最小値からバウンディングボックスを求めます。

  1. 元画像の4隅の座標を取得

p1=(0,0),p2=(w,0),p3=(w,h),p4=(0,h)

  1. 回転行列R(θ)で各点を変換

pi=R(θ)×pi

  1. 変換後のx座標の最小値と最大値、y座標の最小値と最大値を求める
  2. バウンディングボックスの幅と高さを計算

この方法は柔軟ですが、計算がやや複雑になるため、OpenCVのRotatedRectを使うのが一般的です。

warpAffine による適用

回転行列とバウンディングボックスのサイズが決まったら、cv::warpAffineで画像を回転させます。

cv::warpAffine(image, rotatedImage, rotationMatrix, bbox.size(), interpolation, borderMode);

INTER_LINEAR と INTER_CUBIC の違い

補間方法は画像の品質に大きく影響します。

  • INTER_LINEAR

線形補間で、処理速度と画質のバランスが良いでしょう。

多くの用途で標準的に使われます。

  • INTER_CUBIC

立方補間で、より滑らかで高品質な画像を得られますが、処理コストが高いです。

拡大時や高画質が求められる場合に適しています。

BORDER_CONSTANT と BORDER_REFLECT の選択

回転によって画像の外側に空白領域ができる場合の処理方法です。

  • BORDER_CONSTANT

空白部分を指定した色(通常は黒)で埋めます。

背景が単色の場合に使います。

  • BORDER_REFLECT

画像の端のピクセルを鏡像反転して埋めるため、自然な見た目になります。

背景が複雑な場合に適しています。

サンプルフローの解説

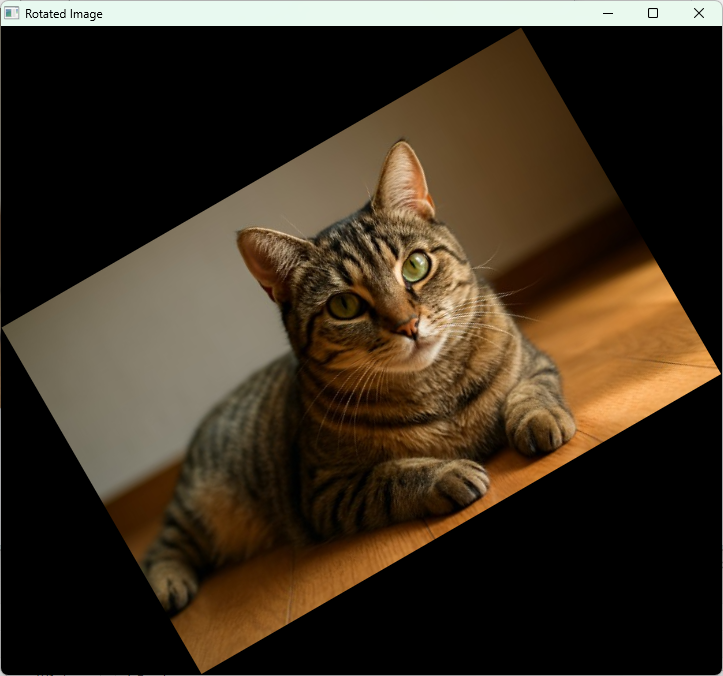

以下は任意角度回転の典型的な処理フローのサンプルコードです。

#include <opencv2/opencv.hpp>
#include <iostream>
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) {
        std::cerr << "画像が読み込めませんでした。" << std::endl;
        return -1;
    }
    // 回転角度(度)
    double angle = 30.0;
    // 回転中心を画像中央に設定
    cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);
    // 回転行列の作成
    cv::Mat rotationMatrix = cv::getRotationMatrix2D(center, angle, 1.0);
    // 回転後のバウンディングボックスを計算
    cv::RotatedRect rotatedRect(center, image.size(), angle);
    cv::Rect bbox = rotatedRect.boundingRect();
    // 平行移動項の補正
    rotationMatrix.at<double>(0, 2) += bbox.width / 2.0 - center.x;
    rotationMatrix.at<double>(1, 2) += bbox.height / 2.0 - center.y;
    // 画像の回転
    cv::Mat rotatedImage;
    cv::warpAffine(image, rotatedImage, rotationMatrix, bbox.size(), cv::INTER_LINEAR, cv::BORDER_CONSTANT);
    // 結果表示
    cv::imshow("Original Image", image);
    cv::imshow("Rotated Image", rotatedImage);
    cv::waitKey(0);
    return 0;
}

このコードでは、画像の中心を回転中心に設定し、30度回転させています。

回転後の画像サイズをcv::RotatedRectで計算し、回転行列の平行移動成分を補正しています。

cv::warpAffineで回転を適用し、補間はINTER_LINEAR、境界はBORDER_CONSTANTで黒色に設定しています。

このように、任意角度回転は回転中心の設定、回転行列の調整、バウンディングボックスの計算、そしてwarpAffineによる適用の4つのステップで構成されます。

画質を保つ補間と境界処理

画像を回転させる際、画質を維持するためには補間アルゴリズムの選択と境界処理が重要です。

ここではOpenCVで利用できる代表的な補間方法の特徴を比較し、エッジのアーチファクト抑制やアルファチャンネルを含む画像の扱い方について解説します。

補間アルゴリズム比較

画像回転では、回転後の座標が元のピクセル位置と一致しないため、周囲のピクセル値を使って新しいピクセル値を推定する補間処理が必要です。

OpenCVでは主に以下の4つの補間方法が使われます。

INTER_NEAREST

最も単純な補間方法で、回転後の座標に最も近い元画像のピクセル値をそのまま使います。

計算が非常に高速ですが、画像がギザギザになりやすく、特に拡大時に粗さが目立ちます。

cv::warpAffine(src, dst, M, dsize, cv::INTER_NEAREST);
  • メリット
    • 処理速度が最速
    • 計算コストが低い
  • デメリット
    • 画質が粗くなる
    • エッジがギザギザしやすい

INTER_LINEAR

線形補間で、周囲4ピクセルの重み付き平均を計算します。

速度と画質のバランスが良く、多くの用途で標準的に使われます。

拡大縮小や回転時に自然な見た目を保ちやすいです。

cv::warpAffine(src, dst, M, dsize, cv::INTER_LINEAR);
  • メリット
    • 適度な画質向上
    • 処理速度も比較的速い
  • デメリット
    • 高倍率の拡大ではややぼやけることがある

INTER_CUBIC

立方補間で、周囲16ピクセルを使ってより滑らかな補間を行います。

画質が高く、特に拡大時に効果的ですが、計算コストはINTER_LINEARより高くなります。

cv::warpAffine(src, dst, M, dsize, cv::INTER_CUBIC);
  • メリット
    • 滑らかで高品質な画像
    • 拡大時の画質劣化が少ない
  • デメリット
    • 処理速度が遅い
    • 計算コストが高い

INTER_LANCZOS4

Lanczos法を用いた補間で、周囲の多くのピクセルを考慮し高精度な補間を実現します。

画質は最も良いですが、処理時間が長くリアルタイム処理には向きません。

cv::warpAffine(src, dst, M, dsize, cv::INTER_LANCZOS4);
  • メリット
    • 非常に高品質な補間
    • エッジのシャープさを保つ
  • デメリット
    • 処理が非常に重い
    • リアルタイム処理には不向き
補間方法画質処理速度主な用途
INTER_NEAREST低い非常に速い簡易処理、速度重視
INTER_LINEAR中程度速い一般的な回転・拡大縮小
INTER_CUBIC高い遅い高画質が求められる場合
INTER_LANCZOS4非常に高い非常に遅い高精度画像処理、オフライン処理

エッジアーチファクトの抑制

回転や拡大縮小の際、エッジ部分に不自然な縞模様やギザギザ(アーチファクト)が発生することがあります。

これを抑制するためには以下のポイントが重要です。

  • 適切な補間方法の選択

INTER_CUBICINTER_LANCZOS4はエッジの滑らかさを保ちやすいです。

  • 境界処理の工夫

cv::warpAffineborderModeBORDER_REFLECTBORDER_REPLICATEに設定すると、境界のピクセル値を鏡像反転や繰り返しで埋めるため、エッジの不自然な切れ目を防げます。

  • 前処理のぼかし

回転前に軽いガウシアンぼかしをかけることで、補間時のギザギザを軽減できます。

ただし、画像がぼやけるので用途に応じて調整してください。

アルファチャンネルの扱い

RGBAやBGRAなどアルファチャンネルを持つ画像を回転する場合、アルファチャンネルの扱いに注意が必要です。

アルファチャンネルは透明度を表し、回転時に正しく処理しないと透明部分が不自然になったり、境界がギザギザになります。

BGRA画像の回転注意点

OpenCVのcv::warpAffineは4チャンネル画像も処理可能ですが、アルファチャンネルもRGBと同様に補間されます。

これにより、透明度が中間値になり、境界がぼやけることがあります。

対策としては以下の方法があります。

  • アルファチャンネルを分離して処理

RGB部分とアルファチャンネルを分けて回転し、アルファチャンネルはINTER_NEARESTで補間して境界をシャープに保ちます。

std::vector<cv::Mat> channels(4);
cv::split(src, channels);
// RGBはINTER_LINEARで回転
cv::warpAffine(channels[0], channels[0], M, dsize, cv::INTER_LINEAR);
cv::warpAffine(channels[1], channels[1], M, dsize, cv::INTER_LINEAR);
cv::warpAffine(channels[2], channels[2], M, dsize, cv::INTER_LINEAR);
// アルファはINTER_NEARESTで回転
cv::warpAffine(channels[3], channels[3], M, dsize, cv::INTER_NEAREST);
cv::merge(channels, dst);
  • 境界の透明度を調整

回転後にアルファチャンネルの境界を手動で調整し、透明度の不自然な変化を抑えます。

透明背景への合成テクニック

透明背景の画像を回転した後、背景が黒や白で埋まってしまうことがあります。

これを防ぐためには、以下の方法が有効です。

  • BORDER_CONSTANTで透明色を指定

cv::warpAffineborderValueに透明色(アルファ値0の色)を指定します。

cv::Scalar transparentColor(0, 0, 0, 0); // BGRAで透明
cv::warpAffine(src, dst, M, dsize, cv::INTER_LINEAR, cv::BORDER_CONSTANT, transparentColor);
  • アルファチャンネルを活用したマスク合成

回転後の画像のアルファチャンネルをマスクとして使い、背景画像と合成します。

これにより、透明部分が正しく透過されます。

  • 前景と背景を分離して処理

透明部分を含む画像は、前景(RGB)とアルファチャンネルを分けて処理し、回転後に再合成することで透明度を保ちます。

これらのテクニックを組み合わせることで、透明背景の画像を回転しても自然な見た目を維持できます。

パフォーマンス最適化

画像の回転処理は特に大きな画像やリアルタイム処理でパフォーマンスが重要になります。

ここではOpenCVでの高速化手法としてマルチスレッド化、SIMD最適化、GPUアクセラレーション、メモリ管理の工夫、そしてリアルタイムストリームでの適用例を解説します。

マルチスレッド利用: cv::parallel_for_

OpenCVにはcv::parallel_for_というマルチスレッド処理を簡単に実装できるAPIがあります。

これを使うと、画像の回転処理を複数スレッドで分割して並列実行でき、CPUのコア数を有効活用できます。

例えば、大きな画像を複数の行やブロックに分割し、それぞれの領域で回転処理を行うケースです。

cv::parallel_for_はループの並列化を簡単に実装でき、スレッド管理もOpenCVが内部で行います。

#include <opencv2/opencv.hpp>
#include <iostream>
class RotateTask : public cv::ParallelLoopBody {
    const cv::Mat& src;
    cv::Mat& dst;
    cv::Mat M;
public:
    RotateTask(const cv::Mat& _src, cv::Mat& _dst, const cv::Mat& _M) : src(_src), dst(_dst), M(_M) {}
    void operator()(const cv::Range& range) const override {
        for (int y = range.start; y < range.end; y++) {
            for (int x = 0; x < dst.cols; x++) {
                // 座標変換と補間処理をここに実装(例示のため省略)
            }
        }
    }
};
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) return -1;
    // 回転行列の作成(例: 45度回転)
    cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);
    double angle = 45.0;
    double scale = 1.0;
    cv::Mat M = cv::getRotationMatrix2D(center, angle, scale);
    // 出力画像サイズ計算
    cv::RotatedRect rotatedRect(center, image.size(), angle);
    cv::Rect bbox = rotatedRect.boundingRect();
    cv::Mat rotatedImage(bbox.size(), image.type());
    // 並列処理で回転(補間処理は省略)
    cv::parallel_for_(cv::Range(0, rotatedImage.rows), RotateTask(image, rotatedImage, M));
    cv::imshow("Rotated Image", rotatedImage);
    cv::waitKey(0);
    return 0;
}

この例は回転処理の並列化の骨組みを示しています。

実際には補間や境界処理も考慮する必要がありますが、cv::parallel_for_を使うことで簡単にマルチスレッド化が可能です。

SIMD自動最適化の確認

OpenCVは内部でSIMD(Single Instruction Multiple Data)命令を活用して高速化を図っています。

AVX、SSE、NEONなどのCPU命令セットを自動的に利用し、画像処理のループを高速化します。

SIMD最適化はOpenCVのビルド時に有効化されていることが前提です。

ビルド時にWITH_TBBWITH_OPENMPENABLE_AVXなどのオプションを有効にすると、SIMDを活用した最適化が行われます。

実行時にSIMD最適化が有効かどうかは、cv::getBuildInformation()で確認できます。

std::cout << cv::getBuildInformation() << std::endl;

この出力の中に「CPU features」や「SSE」「AVX」などの項目があり、有効になっていればSIMD最適化が利用されています。

GPUアクセラレーション

OpenCVのCUDAモジュールを使うと、GPU上で高速に画像回転を行えます。

特に大きな画像やリアルタイム映像処理で効果的です。

cv::cuda::warpAffine の使い方

CUDA対応GPUがある環境では、cv::cuda::warpAffineを使ってGPU上でアフィン変換(回転)を実行できます。

CPUでのcv::warpAffineとほぼ同じAPIですが、入力・出力はcv::cuda::GpuMat型を使います。

#include <opencv2/opencv.hpp>
#include <opencv2/cudaimgproc.hpp>
#include <opencv2/cudawarping.hpp>
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) return -1;
    cv::cuda::GpuMat d_src(image);
    cv::cuda::GpuMat d_dst;
    cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);
    double angle = 45.0;
    double scale = 1.0;
    cv::Mat M = cv::getRotationMatrix2D(center, angle, scale);
    cv::RotatedRect rotatedRect(center, image.size(), angle);
    cv::Rect bbox = rotatedRect.boundingRect();
    M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
    M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
    cv::cuda::warpAffine(d_src, d_dst, M, bbox.size());
    cv::Mat rotatedImage;
    d_dst.download(rotatedImage);
    cv::imshow("GPU Rotated Image", rotatedImage);
    cv::waitKey(0);
    return 0;
}

このコードはGPU上で回転処理を行い、結果をCPUにダウンロードして表示しています。

データ転送コストの最小化

GPU処理のボトルネックはCPUとGPU間のデータ転送です。

回転処理だけで頻繁に転送を行うと、転送時間が処理時間を上回ることがあります。

対策としては、

  • 可能な限り複数の処理をGPU上で連続して行う
  • 入力画像を一度GPUにアップロードしたら、複数フレームや複数処理で使い回す
  • 出力も必要なタイミングまでGPU上に保持する

などが挙げられます。

これにより転送回数を減らし、全体のパフォーマンスを向上させられます。

メモリプールとバッファ再利用

画像処理で頻繁にcv::Matcv::cuda::GpuMatを生成・破棄すると、メモリの確保・解放コストが増大します。

これを防ぐためにメモリプールやバッファの再利用が効果的です。

  • CPUメモリ

画像サイズが固定なら、同じcv::Matを使い回すことでメモリ確保を減らせます。

create()関数でサイズを指定し、再利用可能なバッファを確保しておくと良いです。

  • GPUメモリ

CUDAモジュールではcv::cuda::GpuMatの再利用が重要です。

新たにGpuMatを作るより、既存のバッファをクリアして使い回すほうが高速です。

OpenCVの内部でもメモリプールが使われていますが、アプリケーション側で明示的にバッファ管理を行うとさらに効率的です。

リアルタイムストリームへの適用事例

リアルタイム映像処理では、カメラからのフレームを連続して回転させるケースが多いです。

パフォーマンス最適化のポイントは以下の通りです。

  • GPUアクセラレーションの活用

フレームごとにCPU-GPU転送を最小限に抑え、GPU上で連続処理を行います。

  • マルチスレッド処理

キャプチャ、回転処理、表示を別スレッドで並列化し、処理待ちを減らす。

  • バッファプールの利用

フレームバッファをプールして再利用し、メモリ確保のオーバーヘッドを削減。

  • 遅延の最小化

処理パイプライン全体の遅延を測定し、ボトルネックを特定して改善。

例えば、OpenCVのVideoCaptureで取得したフレームをGPUにアップロードし、cv::cuda::warpAffineで回転処理を行い、結果を表示する流れが典型的です。

これにより30fps以上のリアルタイム処理も可能になります。

品質検証とデバッグ

画像回転処理の品質を確保し、バグを早期に発見・修正するためには、定量的な評価や可視化、テストの自動化が欠かせません。

ここではピクセル誤差の評価指標、可視化手法、よくあるバグの原因と対策、そして単体テストの自動化について詳しく解説します。

ピクセル誤差の定量評価

画像回転後の画質を数値的に評価するために、元画像や理想的な回転結果と比較して誤差を測定します。

代表的な指標としてPSNRとSSIMがあります。

PSNRの計算

PSNR(Peak Signal-to-Noise Ratio)は、画像の最大信号強度に対するノイズの比率を対数スケールで表した指標です。

画質の劣化を数値化する際に広く使われています。

PSNRは以下の式で計算されます。

PSNR=10log10(MAXI2MSE)

ここで、MAXIは画像の最大ピクセル値(8bit画像なら255)、MSEは平均二乗誤差です。

MSEは元画像Iと回転後画像Kの画素値の差の二乗平均で、

MSE=1mni=0m1j=0n1[I(i,j)K(i,j)]2

OpenCVではcv::PSNR関数を使って簡単に計算できます。

double psnr = cv::PSNR(originalImage, rotatedImage);
std::cout << "PSNR: " << psnr << " dB" << std::endl;

PSNRの値が高いほど画質が良いことを示し、一般的に30dB以上であれば良好な画質とされます。

SSIMの導入

SSIM(Structural Similarity Index)は、人間の視覚特性を考慮した画質評価指標で、輝度、コントラスト、構造の類似度を総合的に評価します。

PSNRよりも視覚的な違いを反映しやすい特徴があります。

SSIMの値は0から1の範囲で、1に近いほど元画像と類似しています。

OpenCVには標準でSSIM関数はありませんが、以下のような実装例があります。

#include <opencv2/opencv.hpp>
double getSSIM(const cv::Mat& img1, const cv::Mat& img2) {
    const double C1 = 6.5025, C2 = 58.5225;
    cv::Mat I1, I2;
    img1.convertTo(I1, CV_32F);
    img2.convertTo(I2, CV_32F);
    cv::Mat mu1, mu2;
    cv::GaussianBlur(I1, mu1, cv::Size(11,11), 1.5);
    cv::GaussianBlur(I2, mu2, cv::Size(11,11), 1.5);
    cv::Mat mu1_sq = mu1.mul(mu1);
    cv::Mat mu2_sq = mu2.mul(mu2);
    cv::Mat mu1_mu2 = mu1.mul(mu2);
    cv::Mat sigma1_sq, sigma2_sq, sigma12;
    cv::GaussianBlur(I1.mul(I1), sigma1_sq, cv::Size(11,11), 1.5);
    sigma1_sq -= mu1_sq;
    cv::GaussianBlur(I2.mul(I2), sigma2_sq, cv::Size(11,11), 1.5);
    sigma2_sq -= mu2_sq;
    cv::GaussianBlur(I1.mul(I2), sigma12, cv::Size(11,11), 1.5);
    sigma12 -= mu1_mu2;
    cv::Mat t1 = 2 * mu1_mu2 + C1;
    cv::Mat t2 = 2 * sigma12 + C2;
    cv::Mat t3 = t1.mul(t2);
    t1 = mu1_sq + mu2_sq + C1;
    t2 = sigma1_sq + sigma2_sq + C2;
    t1 = t1.mul(t2);
    cv::Mat ssim_map;
    cv::divide(t3, t1, ssim_map);
    return cv::mean(ssim_map)[0];
}

SSIMを使うことで、回転処理による視覚的な劣化をより正確に評価できます。

可視化による確認方法

数値評価だけでなく、回転結果を目視で確認することも重要です。

以下の方法が有効です。

  • 元画像と回転画像の並列表示

cv::imshowで両方を同時に表示し、違いを比較します。

  • 差分画像の作成

元画像と回転画像の差分を計算し、誤差の分布を可視化します。

cv::Mat diff;
cv::absdiff(originalImage, rotatedImage, diff);
cv::imshow("Difference", diff);
  • ヒストグラム表示

差分画像のヒストグラムを作成し、誤差の大きさや分布を分析します。

  • 拡大表示

エッジや細部を拡大して、補間によるぼやけやアーチファクトを確認します。

典型的なバグパターン

画像回転処理でよく見られるバグとその原因を紹介します。

黒帯が生じる原因

回転後の画像に黒い帯(余白)ができることがあります。

主な原因は以下です。

  • バウンディングボックスのサイズ不足

回転後の画像サイズを適切に計算せず、元画像サイズのままwarpAffineを適用すると、回転した部分がはみ出して黒帯が発生します。

  • 境界処理の設定ミス

warpAffineborderModeBORDER_CONSTANTでデフォルトの黒色になっている場合、画像外の領域が黒くなります。

対策としては、回転後のバウンディングボックスを正しく計算し、borderModeBORDER_REPLICATEBORDER_REFLECTに変更することが有効です。

回転後にサイズがズレるとき

回転後の画像サイズが期待と異なる場合、以下の原因が考えられます。

  • 回転行列の平行移動項の補正不足

getRotationMatrix2Dで得た回転行列の平行移動成分をバウンディングボックスに合わせて調整しないと、画像がずれて表示されます。

  • 整数型へのキャスト誤差

バウンディングボックスのサイズを整数に変換する際に切り捨てや切り上げの誤差が生じ、サイズが微妙にずれることがあります。

  • ROIや回転中心の誤設定

回転中心が画像外や不適切な位置に設定されていると、回転後の画像位置がずれます。

単体テストの自動化

品質を維持するために、回転処理の単体テストを自動化することが推奨されます。

テスト内容の例は以下の通りです。

  • 回転角度ごとの出力サイズ検証

90度、180度、任意角度で回転した際の出力画像サイズが期待通りかをチェック。

  • 画質評価の閾値判定

PSNRやSSIMが一定以上の値を満たすかを自動判定。

  • 境界処理の動作確認

borderModeの設定による境界の見た目を比較し、黒帯や不自然な境界がないかを検証。

  • 例外処理の確認

空画像や不正なパラメータ入力時に適切にエラーを返すかをテスト。

C++のテストフレームワーク(Google Testなど)を使い、画像の読み込みから回転、評価までを一連のテストケースとして実装すると効率的です。

TEST(ImageRotationTest, RotationSizeCheck) {
    cv::Mat image = cv::imread("test.jpg");
    ASSERT_FALSE(image.empty());
    double angle = 45.0;
    cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);
    cv::Mat M = cv::getRotationMatrix2D(center, angle, 1.0);
    cv::RotatedRect rotatedRect(center, image.size(), angle);
    cv::Rect bbox = rotatedRect.boundingRect();
    cv::Mat rotated;
    cv::warpAffine(image, rotated, M, bbox.size());
    EXPECT_EQ(rotated.cols, bbox.width);
    EXPECT_EQ(rotated.rows, bbox.height);
}

このように自動テストを導入することで、回転処理の品質を継続的に保証できます。

応用例

画像の回転処理は単なる角度変更だけでなく、さまざまな応用シーンで活用されています。

ここでは回転と拡大縮小を組み合わせたズーム効果や、モバイルカメラのオリエンテーション補正、OCR前処理、スプライトアニメーション、GUIツールでのインタラクティブ回転などの具体例を紹介します。

回転しながら拡大縮小するズーム効果

回転と拡大縮小を同時に行うことで、動的なズーム効果を演出できます。

OpenCVのcv::getRotationMatrix2D関数は回転角度とスケールを同時に指定できるため、1つの行列で両方の変換を実現可能です。

#include <opencv2/opencv.hpp>
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) return -1;
    cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);
    double angle = 0.0;
    double scale = 1.0;
    cv::Mat rotated;
    for (int i = 0; i < 360; i += 10) {
        angle = i;
        scale = 1.0 + 0.5 * std::sin(i * CV_PI / 180.0); // 拡大縮小をサイン波で変化
        cv::Mat M = cv::getRotationMatrix2D(center, angle, scale);
        cv::RotatedRect rotatedRect(center, image.size(), angle);
        cv::Rect bbox = rotatedRect.boundingRect();
        M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
        M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
        cv::warpAffine(image, rotated, M, bbox.size(), cv::INTER_LINEAR, cv::BORDER_CONSTANT);
        cv::imshow("Zoom & Rotate", rotated);
        if (cv::waitKey(30) == 27) break; // ESCキーで終了
    }
    return 0;
}

このコードは回転角度を0度から360度まで変化させつつ、サイン波に合わせて拡大縮小を繰り返すズーム効果を実現しています。

動画のように動的な演出が可能です。

モバイルカメラのオリエンテーション補正

スマートフォンやタブレットのカメラは、端末の向きに応じて画像の向きが変わります。

撮影時の向き情報(ExifのOrientationタグなど)をもとに、画像を正しい向きに回転させる処理が必要です。

int orientation = getExifOrientation("photo.jpg"); // Exif情報取得(実装は省略)
cv::Mat image = cv::imread("photo.jpg");
cv::Mat rotated;
switch (orientation) {
    case 1: // 正位置
        rotated = image.clone();
        break;
    case 3: // 180度回転
        cv::rotate(image, rotated, cv::ROTATE_180);
        break;
    case 6: // 90度時計回り
        cv::rotate(image, rotated, cv::ROTATE_90_CLOCKWISE);
        break;
    case 8: // 90度反時計回り
        cv::rotate(image, rotated, cv::ROTATE_90_COUNTERCLOCKWISE);
        break;
    default:
        rotated = image.clone();
        break;
}

このように90度単位の回転を使って簡単に補正できます。

Exif情報がない場合は、加速度センサーやジャイロセンサーのデータを使って動的に補正することもあります。

OCR前処理での斜め文字補正

OCR(光学文字認識)では、文字が斜めに傾いていると認識精度が落ちるため、文字列の傾きを検出して回転補正を行うことが重要です。

  1. 文字領域の輪郭やテキストラインを検出
  2. 最小外接矩形やHough変換で傾き角度を推定
  3. 推定角度の逆方向に画像を回転させて水平に補正
cv::RotatedRect textRect = cv::minAreaRect(contour);
double angle = textRect.angle;
if (angle < -45) angle += 90;
cv::Point2f center(image.cols / 2.0f, image.rows / 2.0f);
cv::Mat M = cv::getRotationMatrix2D(center, angle, 1.0);
cv::Rect bbox = cv::RotatedRect(center, image.size(), angle).boundingRect();
M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
cv::Mat corrected;
cv::warpAffine(image, corrected, M, bbox.size());

この処理により、OCRの前処理として文字の傾きを補正し、認識率を向上させられます。

スプライトアニメーション生成

ゲームやアプリのスプライトアニメーションでは、キャラクターやオブジェクトの向きを変えるために画像を回転させることがあります。

90度単位の回転であれば高速に処理でき、任意角度回転も補間を使って滑らかに表現可能です。

複数の回転角度のスプライトを事前に生成しておくか、リアルタイムに回転処理を行う方法があります。

for (int angle = 0; angle < 360; angle += 15) {
    cv::Mat M = cv::getRotationMatrix2D(center, angle, 1.0);
    cv::Mat rotatedSprite;
    cv::warpAffine(spriteImage, rotatedSprite, M, spriteImage.size());
    // rotatedSpriteをアニメーションフレームとして保存または描画
}

リアルタイム処理ではGPUアクセラレーションを活用すると滑らかなアニメーションが実現できます。

GUIツールによるインタラクティブ回転

画像編集ソフトやGUIツールでは、ユーザーがマウス操作で画像を自由に回転させる機能が求められます。

OpenCVの回転処理をイベントハンドラに組み込み、インタラクティブに回転角度を変更しながらリアルタイムに表示します。

#include <opencv2/opencv.hpp>

double angle = 0.0;
void onTrackbar(int pos, void* userdata) {
    cv::Mat* image = static_cast<cv::Mat*>(userdata);
    cv::Point2f center(image->cols / 2.0f, image->rows / 2.0f);
    cv::Mat M = cv::getRotationMatrix2D(center, pos, 1.0);
    cv::Rect bbox = cv::RotatedRect(center, image->size(), pos).boundingRect();
    M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
    M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
    cv::Mat rotated;
    cv::warpAffine(*image, rotated, M, bbox.size());
    cv::imshow("Interactive Rotate", rotated);
}
int main() {
    cv::Mat image = cv::imread("image.jpg");
    if (image.empty()) return -1;
    cv::namedWindow("Interactive Rotate");
    cv::createTrackbar("Angle", "Interactive Rotate", nullptr, 360, onTrackbar, &image);
    onTrackbar(0, &image);
    cv::waitKey(0);
    return 0;
}

この例ではトラックバーで回転角度を操作し、リアルタイムに回転画像を表示しています。

GUIツールの基本的な回転機能として応用できます。

回転角度が大きいと端が欠けるのはなぜ

画像を任意の角度で回転させると、特に大きな角度(例えば45度やそれ以上)で回転した際に、画像の端が欠けてしまうことがあります。

これは回転によって画像の四隅が元の画像の外側に移動し、回転後の画像サイズが元のサイズのままだと、そのはみ出した部分が切り取られてしまうためです。

具体的には、回転行列を適用した後の画像のバウンディングボックス(回転後の画像を囲む最小の矩形)が元画像のサイズより大きくなることが多く、元のサイズのままcv::warpAffineを使うと、はみ出した部分が描画されず黒帯や欠けが生じます。

対策としては、回転後の画像サイズを計算し、cv::warpAffineの出力サイズにそのバウンディングボックスのサイズを指定することが重要です。

OpenCVのcv::RotatedRectを使ってバウンディングボックスを求め、回転行列の平行移動成分を補正することで、欠けを防げます。

画像サイズを固定したまま回転できるか

画像サイズを固定したまま回転することも可能ですが、その場合は回転によって画像の一部が切り取られたり、黒帯が発生したりすることがあります。

固定サイズで回転する場合、回転中心を画像の中心に設定し、cv::warpAffineの出力サイズを元画像のサイズに固定します。

ただし、回転によって画像の四隅がはみ出すため、はみ出した部分は切り取られ、見えなくなります。

黒帯を防ぐために、borderModecv::BORDER_REPLICATEcv::BORDER_REFLECTに設定して境界を埋める方法もありますが、画像の一部が欠ける問題は回避できません。

もし欠けを防ぎつつサイズを固定したい場合は、回転後の画像を元のサイズにリサイズするなどの後処理が必要です。

ただし、リサイズによる画質劣化が発生する可能性があります。

データ型が8bit以外でも対応できるか

OpenCVの回転処理は8bit画像CV_8Uだけでなく、16bitCV_16U、32bit浮動小数点CV_32Fなどの多様なデータ型にも対応しています。

cv::warpAffinecv::rotateは入力画像のデータ型を保持して処理を行うため、16bitや浮動小数点画像でも同様に回転が可能です。

ただし、補間方法によっては浮動小数点型の方が精度が高く、画質が向上する場合があります。

注意点としては、16bitや浮動小数点画像を表示する際に、適切なスケーリングや変換が必要になることです。

また、アルファチャンネルを含む画像の場合はチャンネル数やデータ型に応じた処理を行う必要があります。

透過PNGを扱う際の注意点

透過PNGはアルファチャンネルを持つため、回転処理時に透明部分の扱いに注意が必要です。

  • アルファチャンネルの補間

cv::warpAffineはアルファチャンネルもRGBと同様に補間するため、透明部分の境界がぼやけたり、半透明の不自然な部分ができることがあります。

これを防ぐには、アルファチャンネルを分離してINTER_NEARESTで補間し、RGBはINTER_LINEARINTER_CUBICで補間する方法が有効です。

  • 境界の塗りつぶし

回転によって画像の外側にできる空白部分は、borderModecv::BORDER_CONSTANTにして透明色(アルファ値0)で埋める必要があります。

そうしないと黒や白の背景色が入ってしまいます。

  • 合成時の注意

回転後の透過PNGを他の画像に合成する際は、アルファチャンネルを正しく扱い、透明部分が透過されるように合成処理を行うことが重要です。

これらのポイントを押さえることで、透過PNGの回転処理でも自然な見た目を維持できます。

参考コードの構成解説

画像回転処理を含むOpenCVのコードを効率的かつ保守しやすく書くためには、コードの構成や設計が重要です。

ここではヘッダファイルの分割、名前空間の整理、テンプレート化による汎用化のポイントを解説します。

ヘッダファイルの分割

大規模なプロジェクトや複数の回転処理を扱う場合、コードを適切に分割して管理することが望ましいです。

ヘッダファイル.hpp.hと実装ファイル.cppを分けることで、可読性と再利用性が向上します。

  • ヘッダファイルの役割

関数やクラスの宣言、定数や型定義を記述します。

インターフェースとして外部から利用できる部分を明確にします。

  • 実装ファイルの役割

実際の関数やメソッドの処理内容を記述します。

ヘッダファイルの宣言に対応する実装を分離することで、ビルド時間の短縮や依存関係の管理がしやすくなります。

例えば、画像回転に関する関数群をImageRotation.hppImageRotation.cppに分けると、他のモジュールからはヘッダファイルだけをインクルードして利用可能です。

// ImageRotation.hpp
#ifndef IMAGE_ROTATION_HPP
#define IMAGE_ROTATION_HPP
#include <opencv2/opencv.hpp>
namespace imgproc {
    cv::Mat rotate90(const cv::Mat& src, int rotateCode);
    cv::Mat rotateAffine(const cv::Mat& src, double angle, double scale = 1.0);
}
#endif // IMAGE_ROTATION_HPP
// ImageRotation.cpp
#include "ImageRotation.hpp"
namespace imgproc {
cv::Mat rotate90(const cv::Mat& src, int rotateCode) {
    cv::Mat dst;
    cv::rotate(src, dst, rotateCode);
    return dst;
}
cv::Mat rotateAffine(const cv::Mat& src, double angle, double scale) {
    cv::Point2f center(src.cols / 2.0f, src.rows / 2.0f);
    cv::Mat M = cv::getRotationMatrix2D(center, angle, scale);
    cv::Rect bbox = cv::RotatedRect(center, src.size(), angle).boundingRect();
    M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
    M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
    cv::Mat dst;
    cv::warpAffine(src, dst, M, bbox.size());
    return dst;
}
} // namespace imgproc

このように分割することで、機能ごとにファイルを整理でき、メンテナンスが容易になります。

名前空間の整理

名前空間を適切に使うことで、関数やクラスの名前衝突を防ぎ、コードの意図を明確にできます。

特に大規模プロジェクトや複数のライブラリを組み合わせる場合に有効です。

  • プロジェクト固有の名前空間

例えばimgprocopencv_utilsなど、プロジェクトや機能に応じた名前空間を作成します。

  • ネストした名前空間

より細かく機能を分類したい場合は、ネストした名前空間を使います。

namespace myproject {
    namespace image {
        namespace rotation {
            cv::Mat rotate90(const cv::Mat& src, int rotateCode);
        }
    }
}
  • using宣言の注意

ヘッダファイル内でusing namespaceを使うのは避け、実装ファイルや関数内で限定的に使うのがベストプラクティスです。

名前空間を整理することで、コードの可読性と拡張性が向上し、他のライブラリとの統合もスムーズになります。

テンプレート化による汎用化

画像回転処理を様々なデータ型やチャンネル数に対応させるために、テンプレートを使って汎用的な関数やクラスを作成する方法があります。

  • テンプレート関数の例
template <typename T>
cv::Mat rotateAffineTemplate(const cv::Mat& src, double angle, double scale = 1.0) {
    CV_Assert(src.depth() == cv::DataType<T>::depth);
    cv::Point2f center(src.cols / 2.0f, src.rows / 2.0f);
    cv::Mat M = cv::getRotationMatrix2D(center, angle, scale);
    cv::Rect bbox = cv::RotatedRect(center, src.size(), angle).boundingRect();
    M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
    M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
    cv::Mat dst;
    cv::warpAffine(src, dst, M, bbox.size());
    return dst;
}

この関数は、ucharfloatなど任意のデータ型に対応可能です。

呼び出し時に型を指定するか、型推論で使えます。

  • テンプレートクラスの活用

複数の回転処理をまとめて管理したい場合は、テンプレートクラスを作成し、型やパラメータを柔軟に扱えます。

template <typename T>
class ImageRotator {
public:
    ImageRotator(double angle, double scale = 1.0) : angle_(angle), scale_(scale) {}
    cv::Mat rotate(const cv::Mat& src) const {
        CV_Assert(src.depth() == cv::DataType<T>::depth);
        cv::Point2f center(src.cols / 2.0f, src.rows / 2.0f);
        cv::Mat M = cv::getRotationMatrix2D(center, angle_, scale_);
        cv::Rect bbox = cv::RotatedRect(center, src.size(), angle_).boundingRect();
        M.at<double>(0, 2) += bbox.width / 2.0 - center.x;
        M.at<double>(1, 2) += bbox.height / 2.0 - center.y;
        cv::Mat dst;
        cv::warpAffine(src, dst, M, bbox.size());
        return dst;
    }
private:
    double angle_;
    double scale_;
};

テンプレート化により、コードの重複を減らし、様々な画像フォーマットに対応できる柔軟な設計が可能になります。

int main(int argc, char** argv) {
    if (argc < 2) {
        std::cerr << "Usage: " << argv[0] << " image_path" << std::endl;
        return -1;
    }

    // 画像を読み込み
    cv::Mat src = cv::imread(argv[1]);
    if (src.empty()) {
        std::cerr << "Failed to load image: " << argv[1] << std::endl;
        return -1;
    }

    // 90度回転 (時計回り)
    cv::Mat rotated90 = imgproc::rotate90(src, cv::ROTATE_90_CLOCKWISE);

    // アフィン回転 (30度、スケール1.0)
    cv::Mat rotatedAffine = imgproc::rotateAffine(src, 30.0, 1.0);

    // 表示
    cv::imshow("Original", src);
    cv::imshow("Rotated 90 degrees", rotated90);
    cv::imshow("Rotated affine 30 degrees", rotatedAffine);

    cv::waitKey(0);
    return 0;
}

これらの構成設計を意識することで、OpenCVを使った画像回転処理のコードがより保守的で拡張しやすくなり、チーム開発や大規模プロジェクトにも適した形になります。

まとめ

この記事では、C++とOpenCVを使った画像の任意角度回転処理について、基本原理から高速回転、補間・境界処理、パフォーマンス最適化、品質検証、応用例まで幅広く解説しました。

回転行列の生成やcv::warpAffineの使い方、補間アルゴリズムの選択、GPU活用やマルチスレッド化による高速化手法、さらにデバッグやテストのポイントも理解できます。

これにより、画質を保ちながら効率的に画像回転を実装・運用するための実践的な知識が身につきます。

関連記事

Back to top button
目次へ
